Автоматизированный (блочный) тепловой пункт (БТП)

Автоматизированный (блочный) тепловой пункт (БТП)

Гарантийный срок эксплуатации:
Описание
Тех. характеристики
Назначение

Автоматизированный (блочный) тепловой пункт (БТП) представляет собой законченное изделие заводской готовности, является составной частью индивидуального теплового пункта здания.

БТП – это модульный агрегат предназначенный для коммерческого учета воды и тепловой энергии, автоматического управления значениями параметров теплоносителя подаваемые в систему отопления (СО), горячего водоснабжения (ГВС) для оптимизации процесса теплопотребления.

Состав:
  • узел ввода тепловой сети;
  • узел учета тепловой энергии;
  • блок приготовления теплоносителя для системы отопления (СО);
  • блок приготовления теплоносителя для системы горячего водоснабжения (ГВС);
  • системы управления, автоматизации и диспетчеризации.
Конструктивная особенность

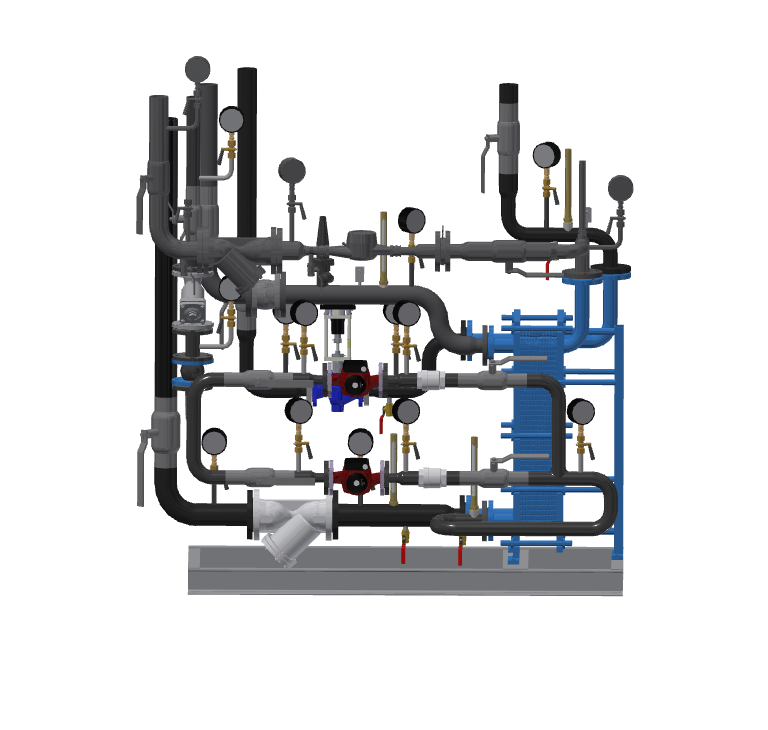

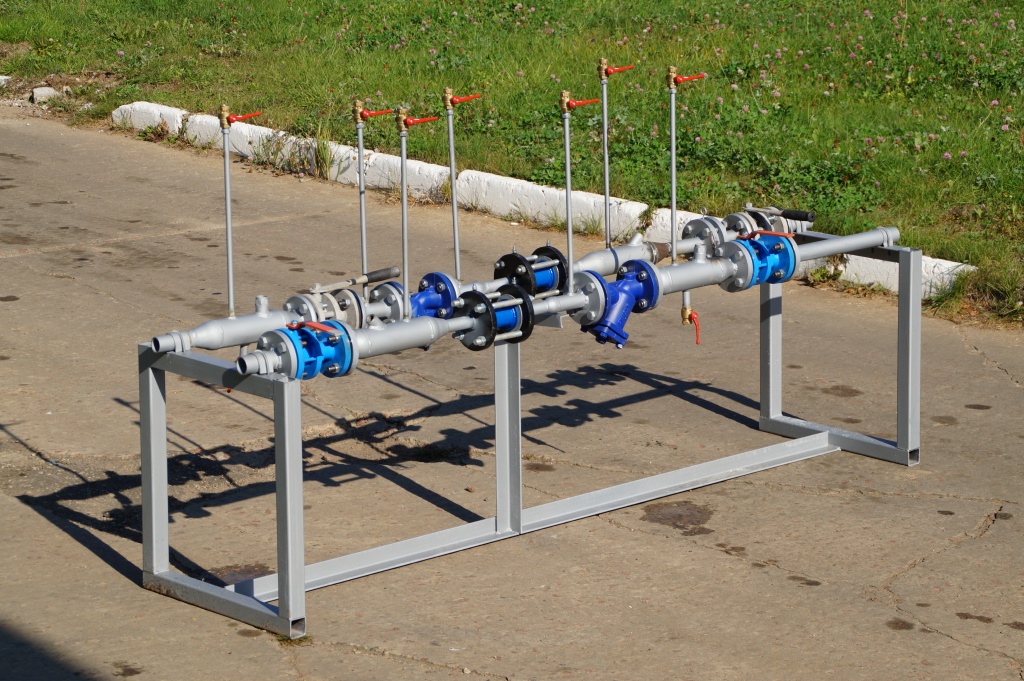

Каждый блок БТП монтируется на своей раме и может работать самостоятельно как функционально законченный продукт, а также быть частью сборки более высокого уровня.

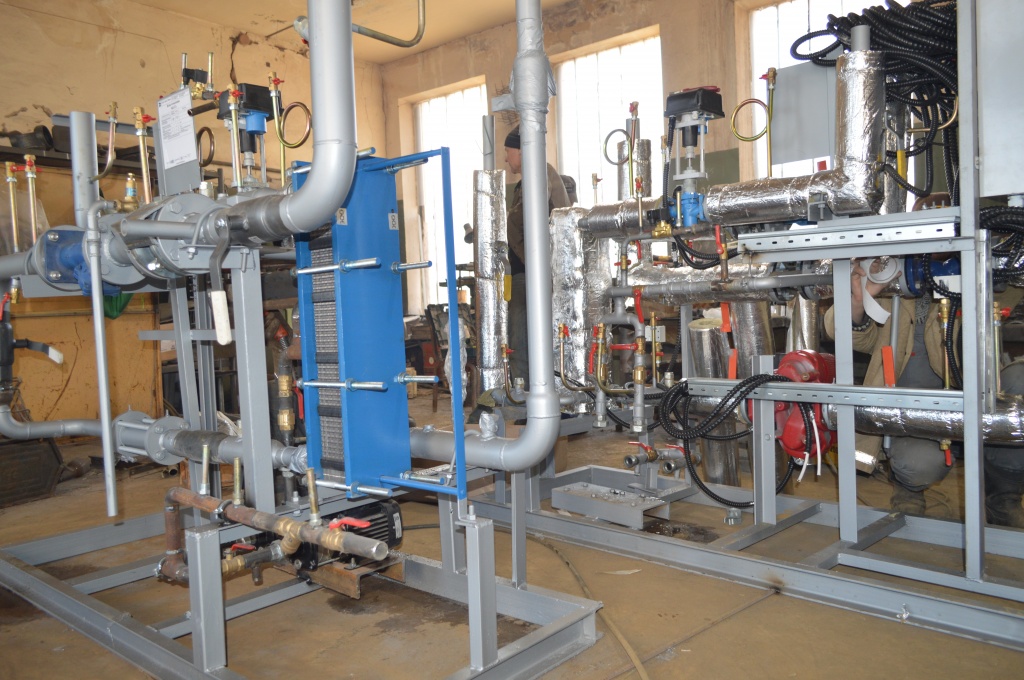

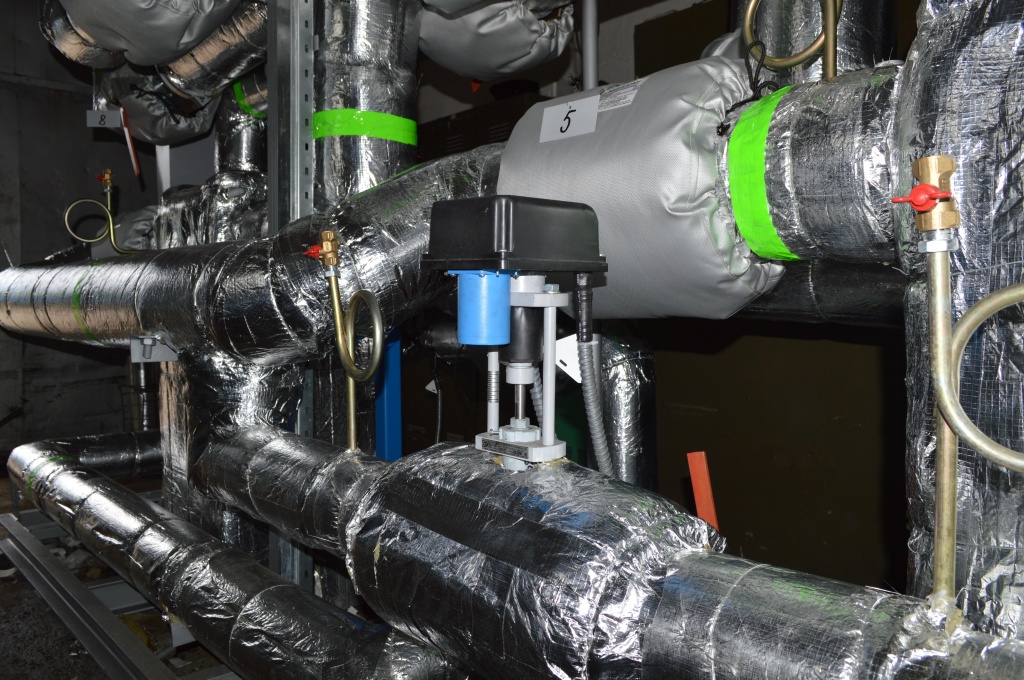

Модульный агрегат каждого теплового пункта в зависимости от пожеланий заказчика, может быть укомплектован пластинчатыми теплообменниками, насосами, приборами для автоматического регулирования, учета тепловой энергии, манометрами, термометрами, всей необходимой запорной и регулирующей арматурой, как отечественного, так и зарубежного производства.

Преимущества применения БТП:

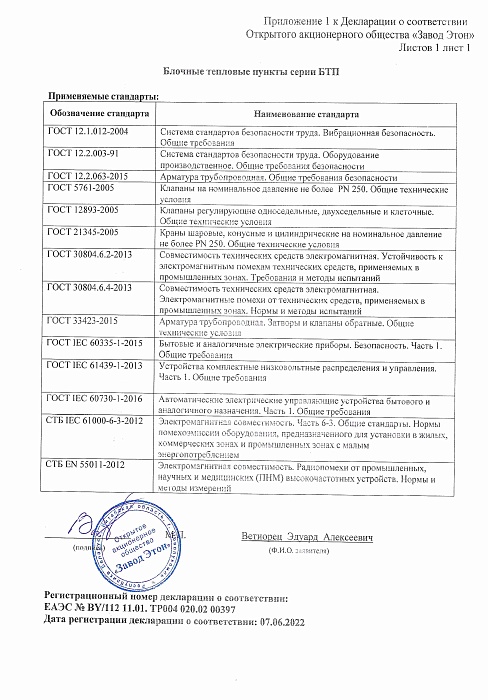

  • заводское качество и надежность производство в соответствии с требованиями СП 41.101-95 и другими действующими документами;
  • упрощение процесса модернизации существующих систем теплоснабжения;
  • короткие сроки проведения монтажных работ;
  • полная автоматизация процессов коммерческого учета архивирования данных, регулирования и распределения теплоносителя по системам теплопотребления;
  • конструктивное исполнение позволяющее перемещать БТП через любые строительные проемы к месту установки теплопотребления;
  • надежная защита параметров теплоносителя в аварийных ситуациях;
  • высокие параметры энергосбережения: возможность проведения режима погодной компенсации, установка режимов работы в зависимости от времени суток, снижение параметров теплоносителя в нерабочее время, выходные и праздничные дни;
  • общая экономия финансовых средств на проектирование, организацию сварочных и сборочных работ, закупку оборудования и материалов засчет приобретения готового к эксплуатации изделия;
  • представление полной технической документации для эксплуатации БТП.

Опросный лист (Скачать)

Опросный лист отправлять на e-mail: omsmr@eton.by или на тел/факc + 375 (2133) 57165

opim@eton.by или на тел/факc + 375 (2133) 57074


Каталог БТП (Скачать)

Основные технические и функциональные параметры
  • общая тепловая нагрузка до 2,5 Гкал/ч;
  • теплоноситель вода, этиленгликоль;
  • рабочее давление – до 1,6 Мпа;
  • перепад давления в подающем и обратном трубопроводах:
    • для регулирующих гидроэлеваторов не менее – 0,06 МПа;
    • для регулирующих клапанов с насосами -0,01 Мпа.
  • система отопления – зависимая или независимая;
  • система (ГВС) горячего водоснабжения – открытая или закрытая;
  • максимальная статическая высота здания – 35м;
  • рабочая температура теплоносителя до 150°С;
  • расчетная температура в подающем трубопроводе системы отопления - +90÷95°С;
  • расчетная температура теплоносителя в обратном трубопроводе системы отопления - +70÷75°С;
  • расчетная температура горячей воды в системе ГВС - +60÷65°С;
  • расчетная температура воды в системе холодного водоснабжения - +5°С;
  • расчетная максимальная температура наружного воздуха до -55°С;
  • напряжение питания переменного тока: ~220/~380В±5%;
  • частота питающей электрической сети: 50Гц ±0,2 Гц;
  • наряду с предложенными в альбоме вариантами типовых модулей и узлов автоматизированных блочных тепловых пунктов возможен индивидуальных подход к процессам конструирования, комплектации и производства БТП в зависимости от пожеланий заказчика.
