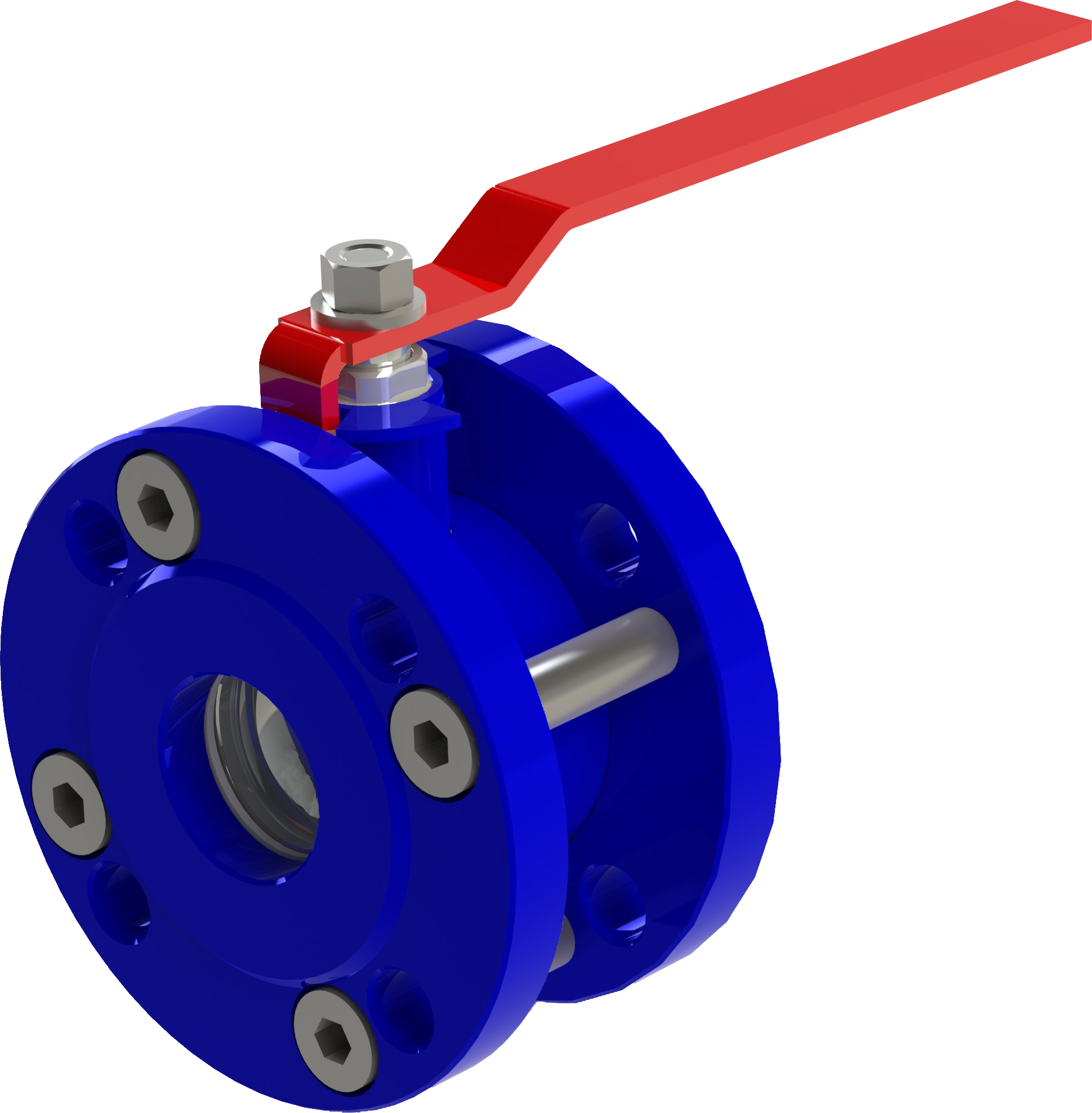

Краны шаровые укороченные

Краны шаровые укороченные

Гарантийный срок эксплуатации: 24 месяца
Описание
Тех. характеристики
Назначение

Краны шаровые предназначены для перекрытия потоков различных сред, в качестве запорной арматуры на номинальное давление 1,6 МПа (16 кгс/см2) DN 25÷200.

Условия эксплуатации:

УХЛ1.1 по ГОСТ15150 с температурой окружающей среды от +40°С до -50ºС о относительной влажностью 80% при среднегодовой температуре +6ºС.

Конструкция:

Краны шаровые выпускаются двух типов по строительной длине: строительной длины первого ряда по ГОСТ 3326 (КШ,КШГ и КШУн (аналог 11с67п)) и уменьшенной строительной длины (укороченные КШуКШГу и КШУну (аналог 11с42п)).

Материалы основных деталей кранов:

  • корпус, рукоятка, патрубок, фланцы – сталь конструкционная;
  • шар – сталь нержавеющая;
  • седла уплотнительные – фторопласт;
  • шток – сталь углеродистая;
  • уплотнение штока – кольца из термостойкой резины.
Перекрываемая среда (см. табл.Расшифровка условного обозначения типа крана).

Общее устройство кранов:

Присоединительные и установочные размеры кранов шаровых КШ и КШГ
Условное обозначение Номинальный диаметр DN, мм Эффективный диаметр Dэ, мм PN, МПа Размеры, мм Масса, кг
D1 D2 D3 L
Полнопроходные
укороченные
КШу-ХХ-I-I-16
КШГу-ХХ-I-I-16
КШУн у-ХХ-I-I-16
(11с42п)
25 25 1,6 115 68 85 64 3,2
32 32 135 78 100 73 3,9
40 40 145 88 110 84 5,2
50 50 160 103 125 93 6,5
65 65 180 122 145 111,5 8,7
80 80 195 138 160 131 11,2
100 100 180 158 215 149 15,1
Неполнопроходные
укороченные
КШу-ХХ/ХХ-I-I-16
КШГу-ХХ/ХХ-I-I-16
КШУн-ХХ/ХХ-I-I-16
(11с42п)
100 80 1,6 220 158 180 133 12,5
125 100 245 188 210 161,5 24
150 100 280 212 240 161,5 26,3
150 125 290 212 240 190 27


Габаритные и присоединительные размеры кранов шаровых КШ и КШГ

Структурная схема условного обозначения кранов:

Расшифровка условного обозначения типа крана
Обозначение типа
крана
Расшифровка
КШ Кран шаровый со строительной длиной первого ряда по ГОСТ 28908 для жидких сред аких как вода и других жидкостей неагрессивных к материалам проточной части с температурой до 150°С, с классом герметичности затвора «В» по ГОСТ 9544
КШГ Кран шаровый со строительной длиной первого ряда по ГОСТ 28908 для газовых сред таких природный газ по ГОСТ 5542 и нефтепродукты с температурой до 90°С с классом герметичности затвора «А» по ГОСТ 9544. Возможно применение для жидких сред неагрессивных к материалам проточной части с температурой до 150°С
КШУн Кран шаровый со строительной длиной первого ряда по ГОСТ 28908 для жидких сред неагрессивных к материалам проточной части с температурой до 150°С и газовых сред таких природных газ по ГОСТ 5542 и нефтепродукты с температурой до 90°С и классом герметичности затвора «А» по ГОСТ 9544
КШу Кран шаровый с уменьшенной строительной длиной для жидких сред таких как вода и других жидкостей неагрессивных к материалам проточной части с температурой до 150°С, с классом герметичности затвора «В» по ГОСТ 9544
КШГу Кран шаровый с уменьшенной строительной длиной для газовых сред таких природный газ по ГОСТ 5542 и нефтепродукты с температурой до 90°С с классом герметичности затвора «А» по ГОСТ 9544.Возможно применение для жидких сред неагрессивных к материалам проточной части с температурой до 150°С
КШГн у Кран шаровый с уменьшенной строительной длиной для жидких сред неагрессивных к материалам проточной части с температурой до 150°С и газовых сред таких природных газ по ГОСТ 5542 и нефтепродукты с температурой до 90°С и классом герметичности затвора «А» по ГОСТ 9544
