Фильтры грязеотделители

Фильтры грязеотделители

Гарантийный срок эксплуатации: 24 месяца
Описание
Тех. характеристики

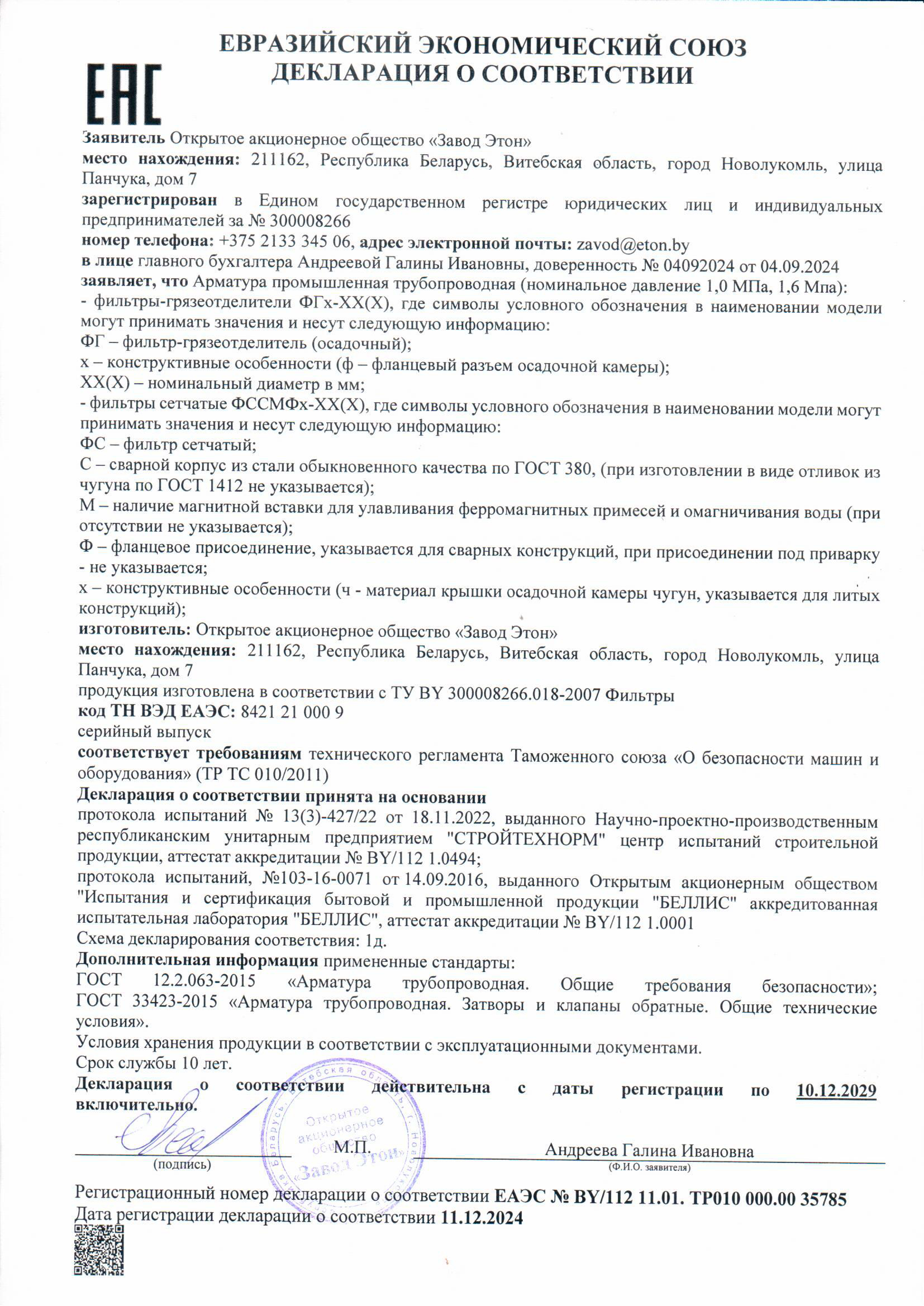

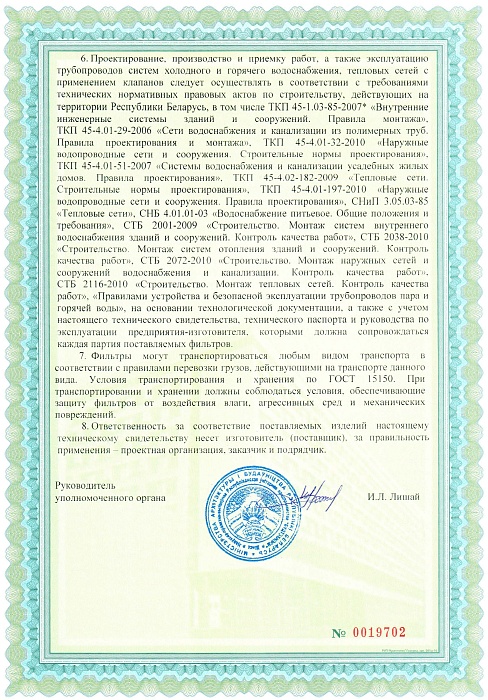

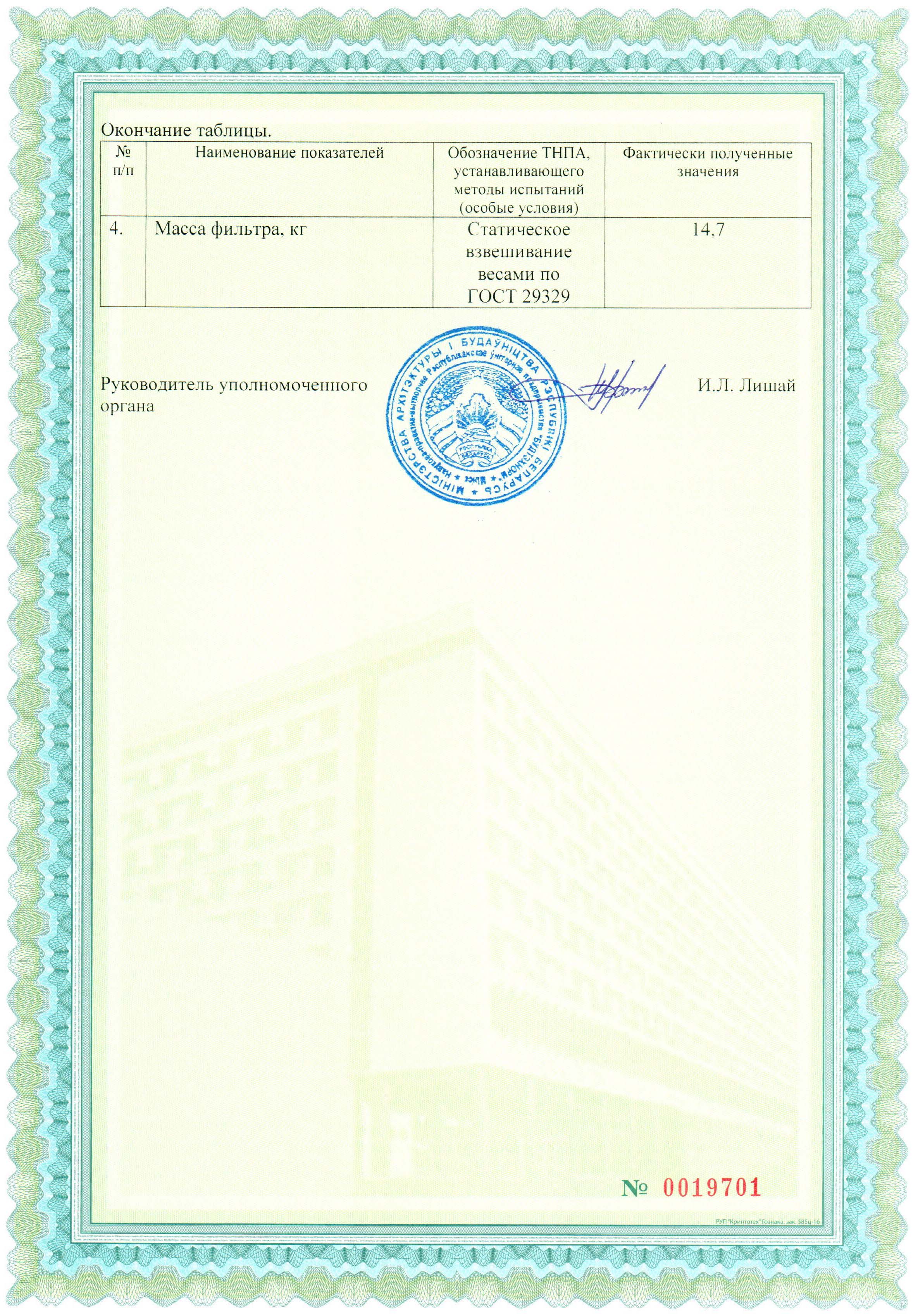

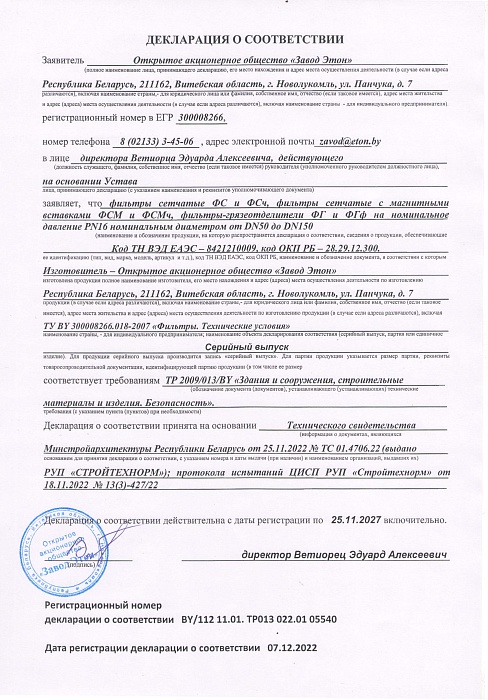

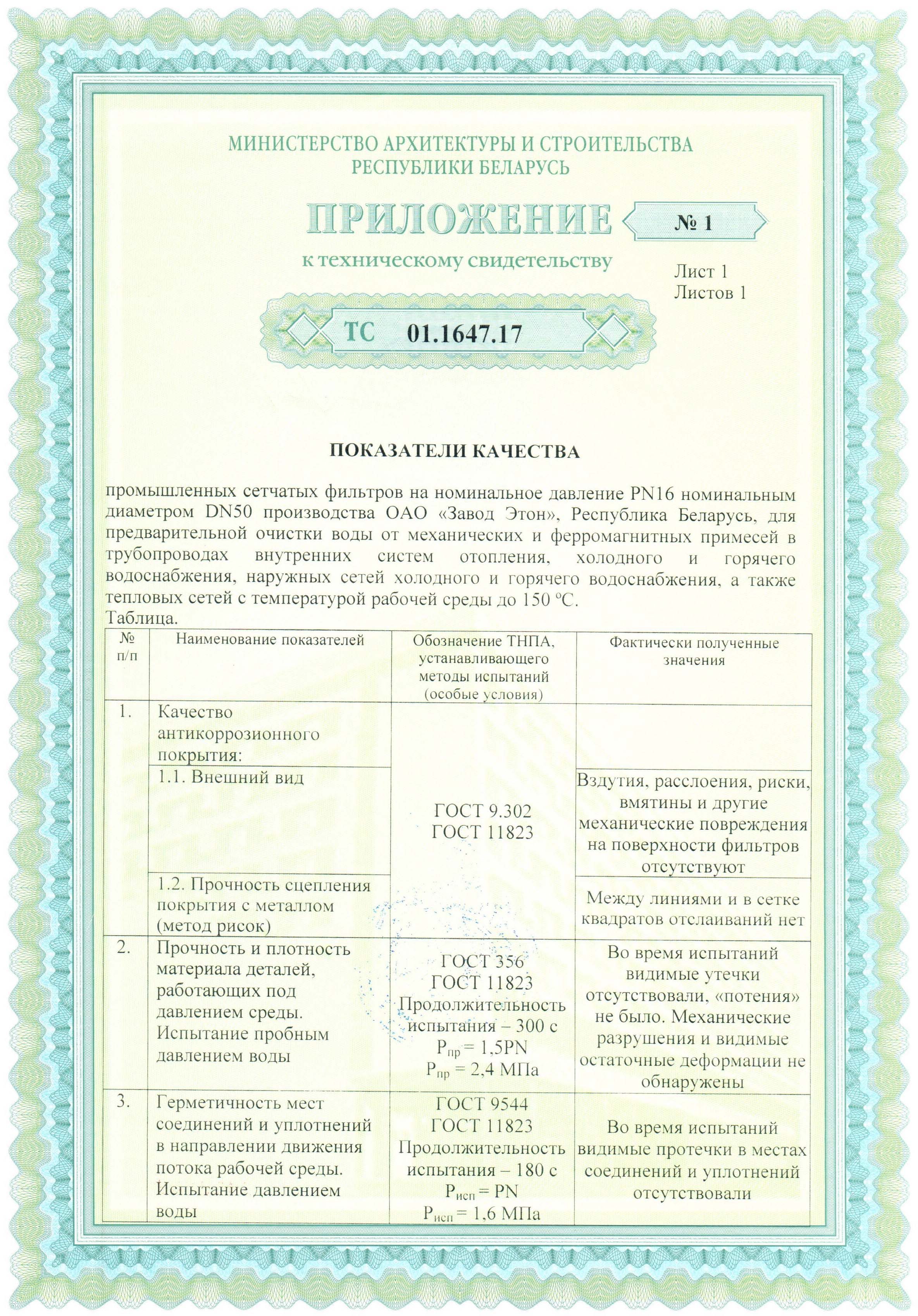

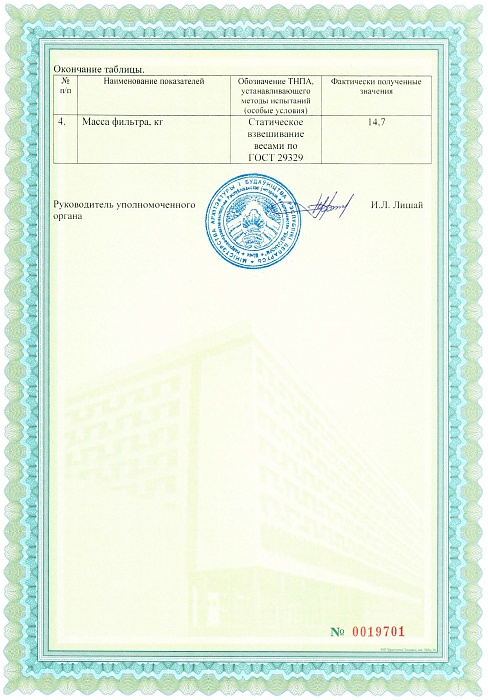

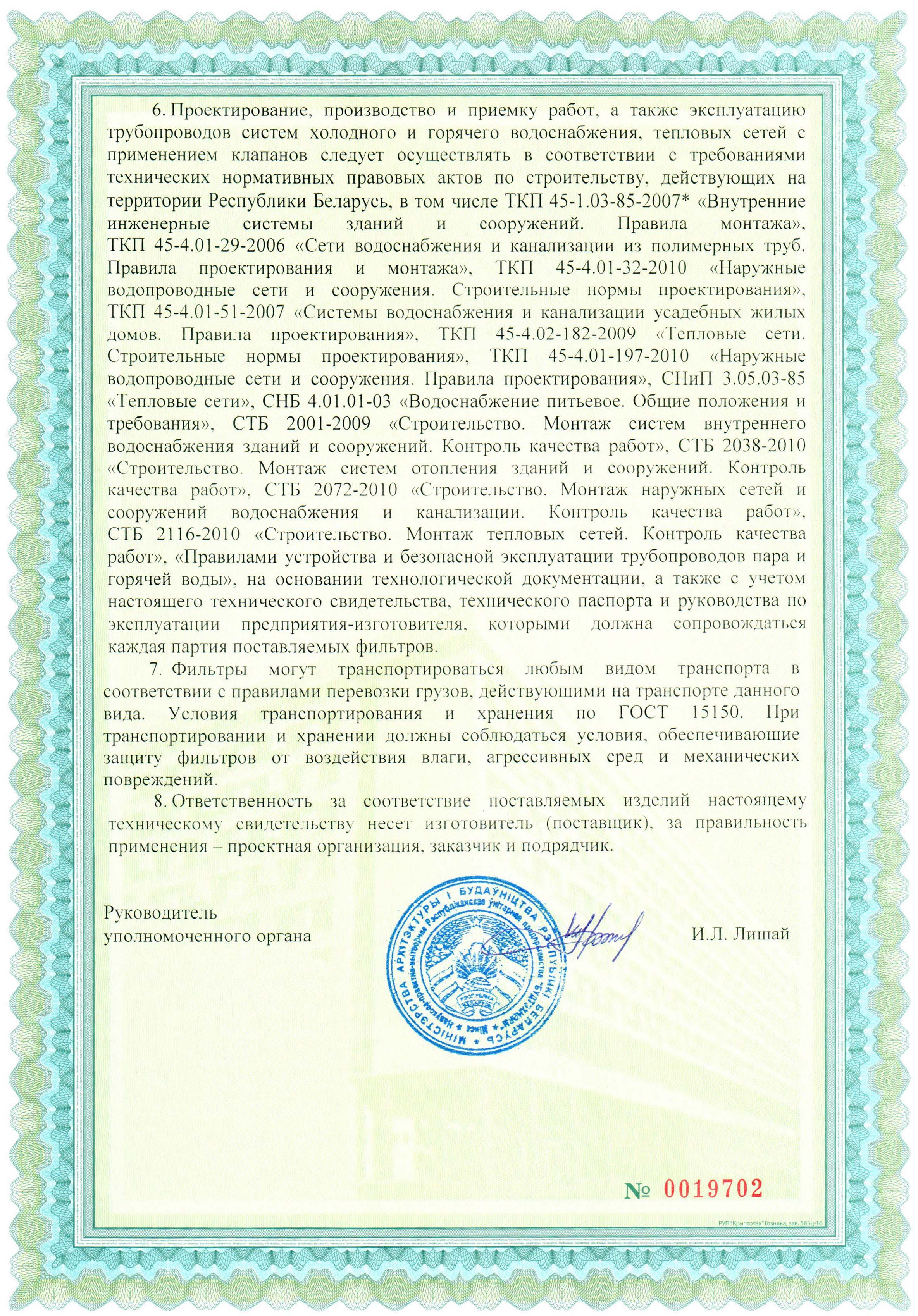

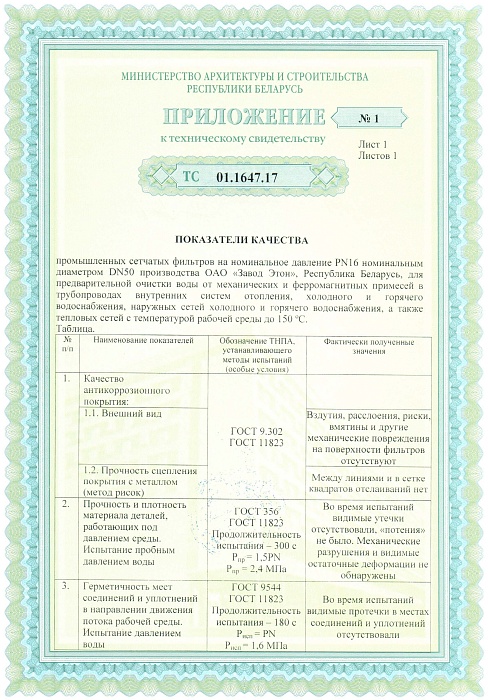

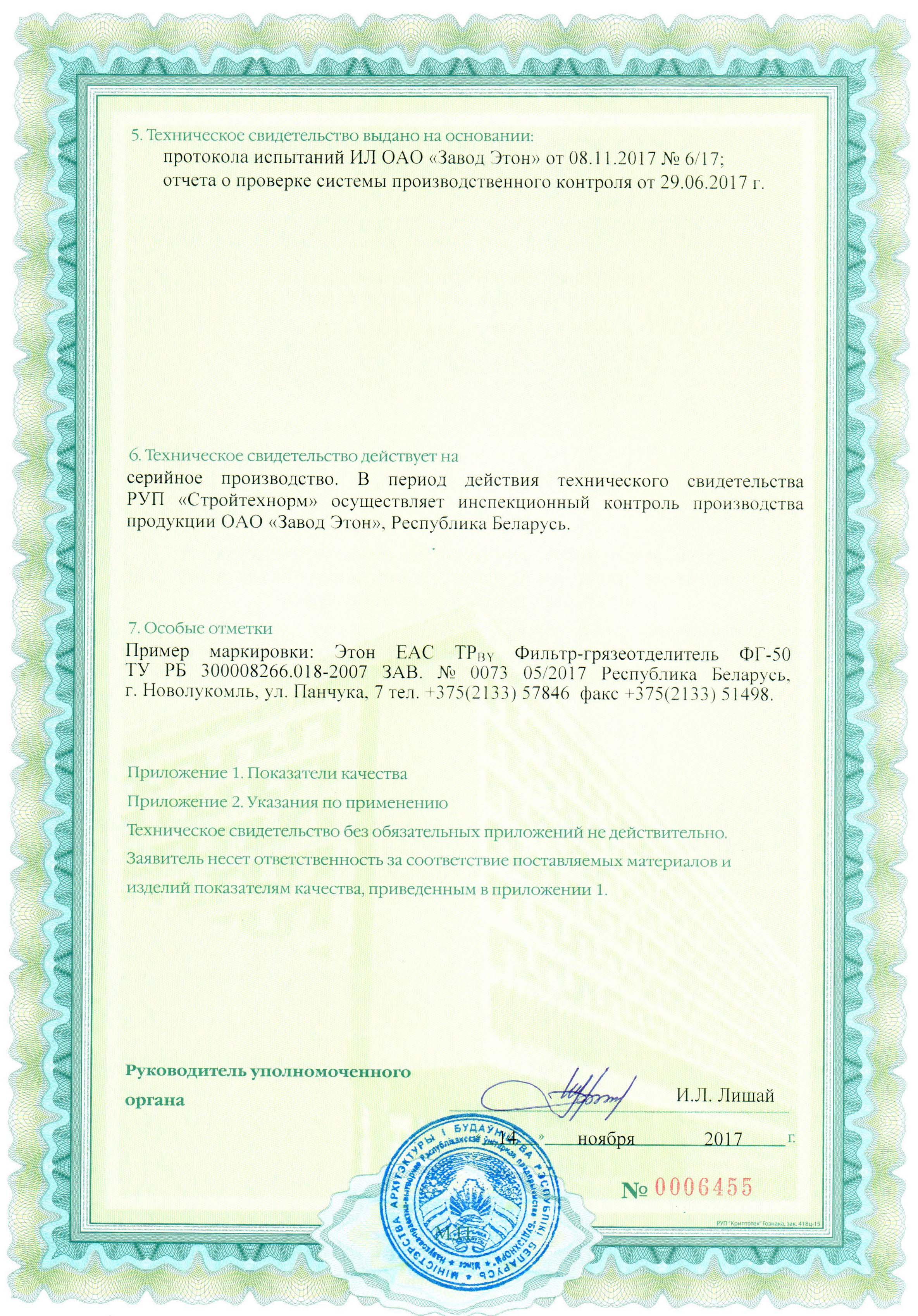

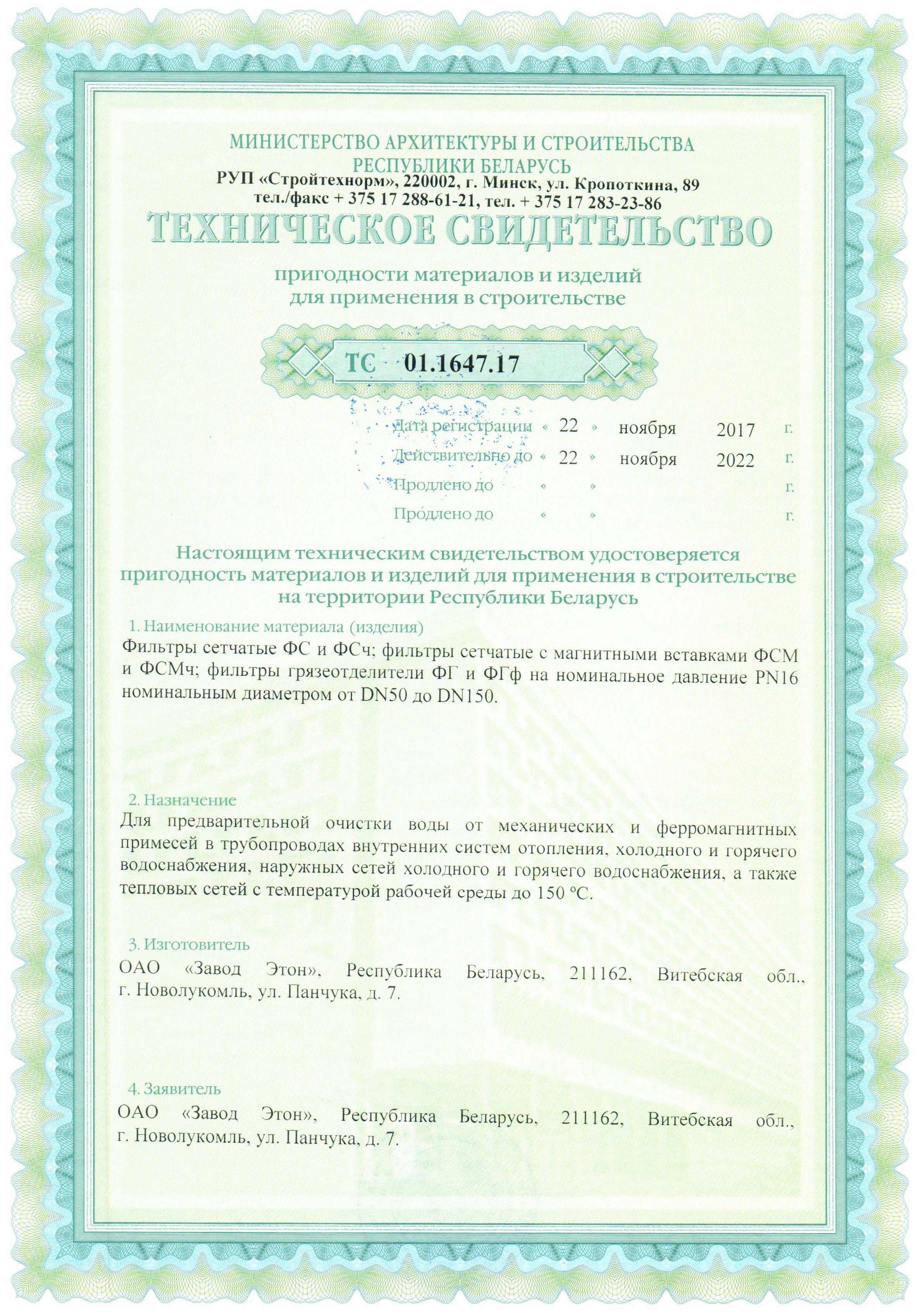

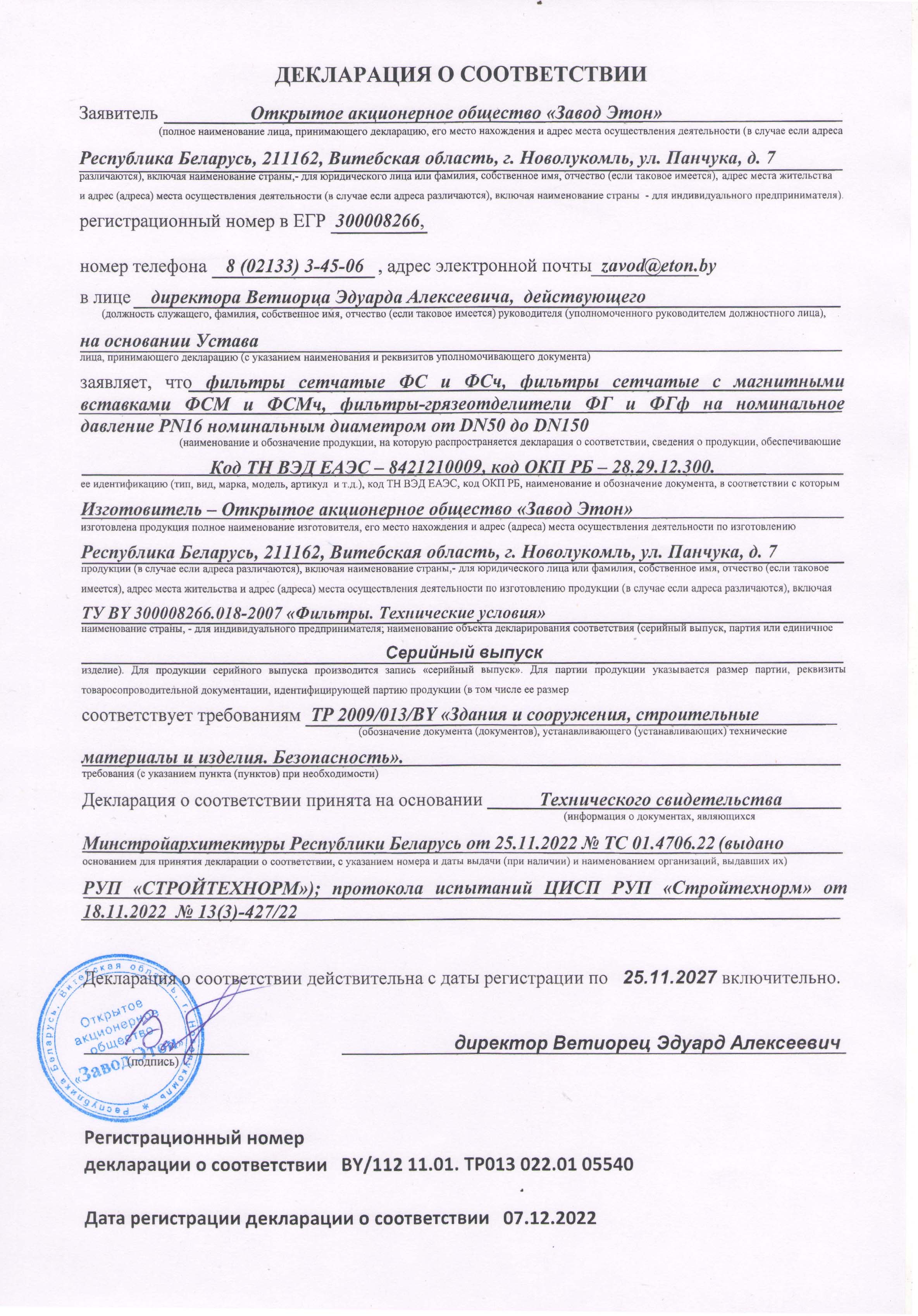

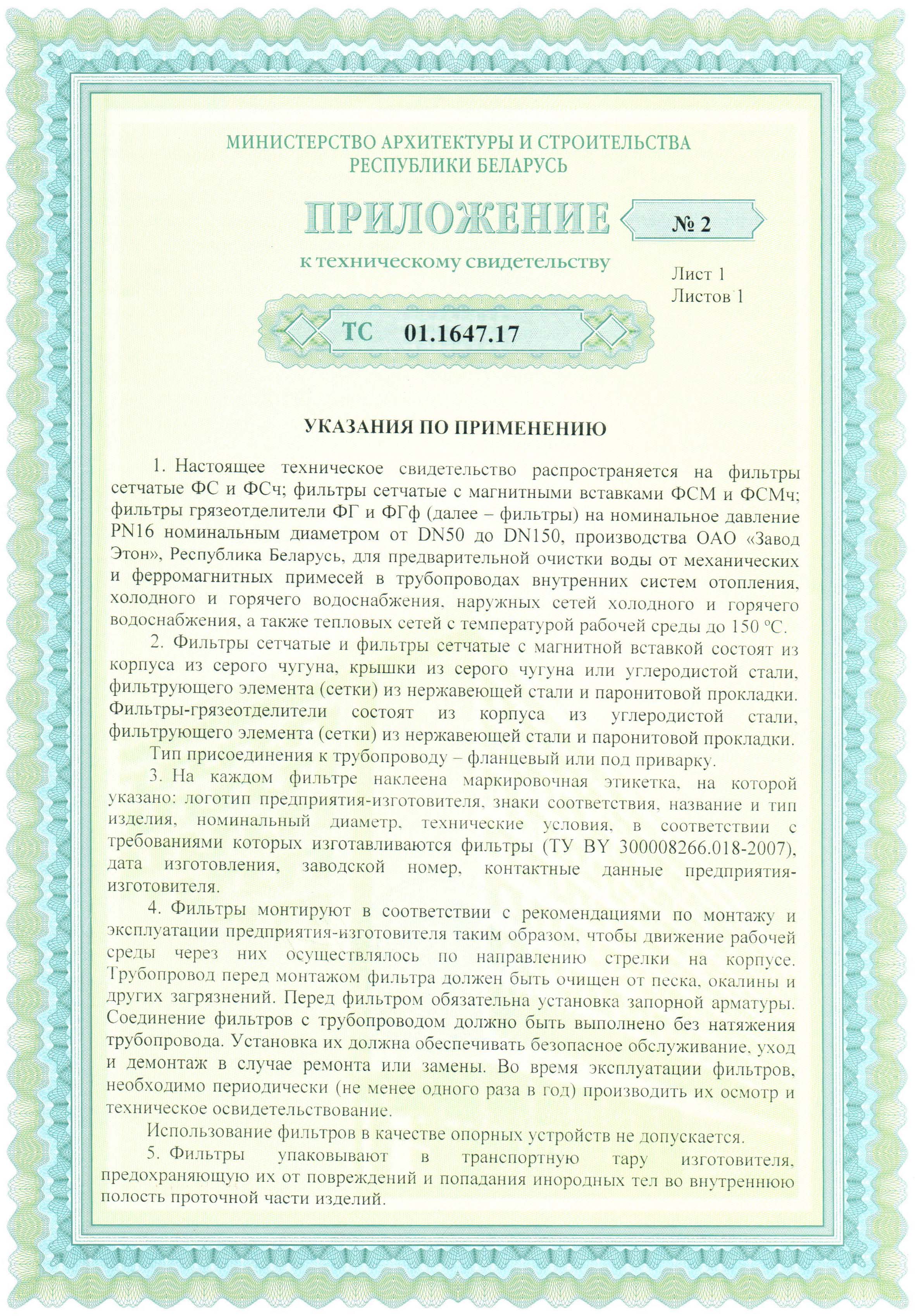

Сертификат
Назначение

Фильтры грязеотделители предназначены для очистки воды от взвешенных частиц грязи, песка и других примесей методом осаждения. Применяется на вводах от теплосетей.

Рабочая среда:

Вода и другие жидкости неагрессивные к материалам проточной части. Условное давление РN=1,6 МПа и PN=1,0 МПа (для DN50, ND80 и DN100). Температура фильтруемой среды до 150°С.

Установочное положение:

Направление потока – по стрелке, улавливающей камерой вниз (фильтрующая сетка устанавливается на выходе потока).

Конструкция:

Материал корпуса – Сталь по ГОСТ 19903.

Материал фильтрующего элемента – сетка из нержавеющей стали с ячейкой 1,4х1,4 мм. (По заказу потребителя фильтр-грязеотделитель может быть изготовлен с необходимы параметрами фильтрующей сетки по ГОСТ 3826)

Присоединение к трубопроводу – фланцевое с присоединительными размерами по ГОСТ 12815-80.

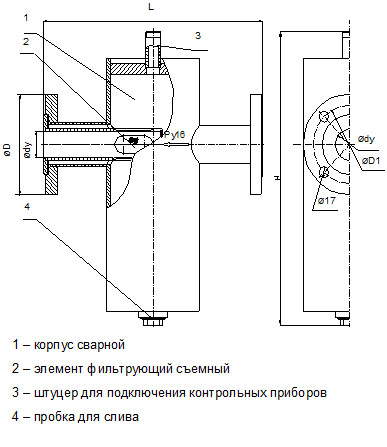

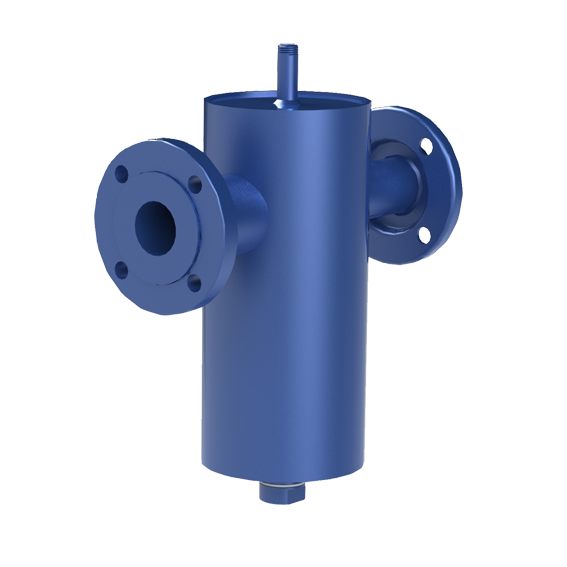

Общий вид фильтра грязеотделителя

Габаритные и установочные размеры фильтров грязеотделителей
Обозначение dy, мм D, мм D1, мм D2, мм L, мм H, мм Масса, кг
ФГ-40 40 145 110 159 363 425 12,5
ФГ-50 50 160 125 159 363 425 12,7
ФГ-65 65 180 145 159 363 475 16,9
ФГ-80 80 195 160 159 363 425 16,7
ФГ-100 100 215 180 219 363 525 23,5
ФГф-125 125 245 210 219 445 563 30,52
ФГф-150 150 280 240 273 515 603 43,45
