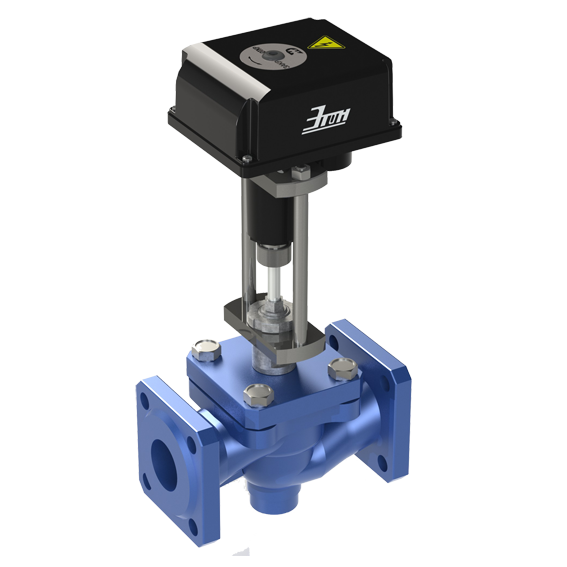

Клапаны запорно-регулирующие КЗР-ХХ/ХХ.X и КЗРр-ХХ/ХХ.X

Клапаны запорно-регулирующие КЗР-ХХ/ХХ.X и КЗРр-ХХ/ХХ.X

Гарантийный срок эксплуатации: 48 месяцев
Описание
Тех. характеристики
Установка и настройка

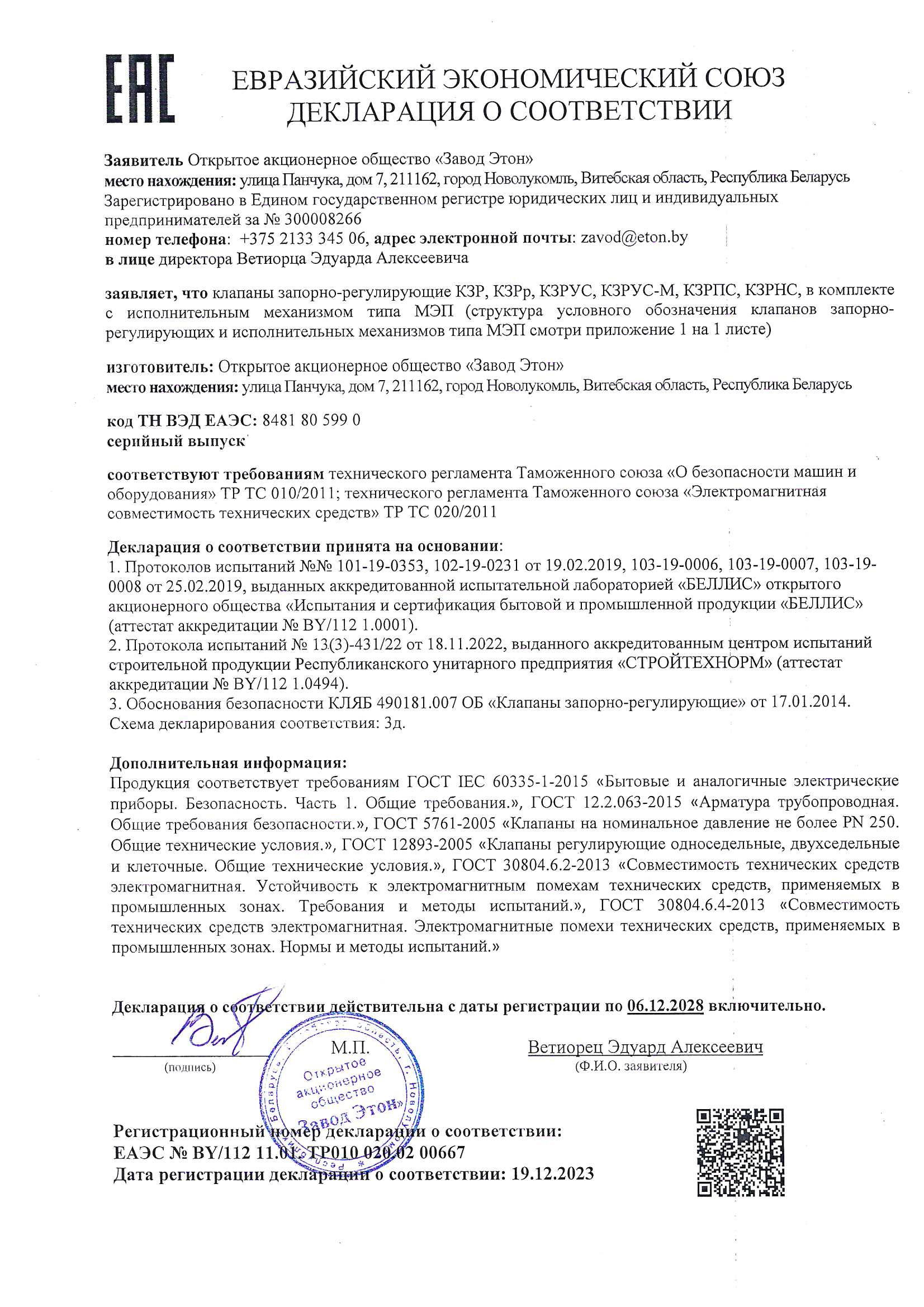

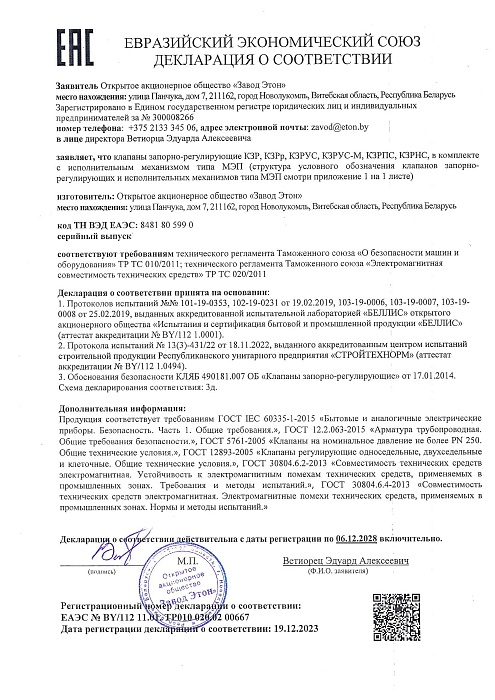

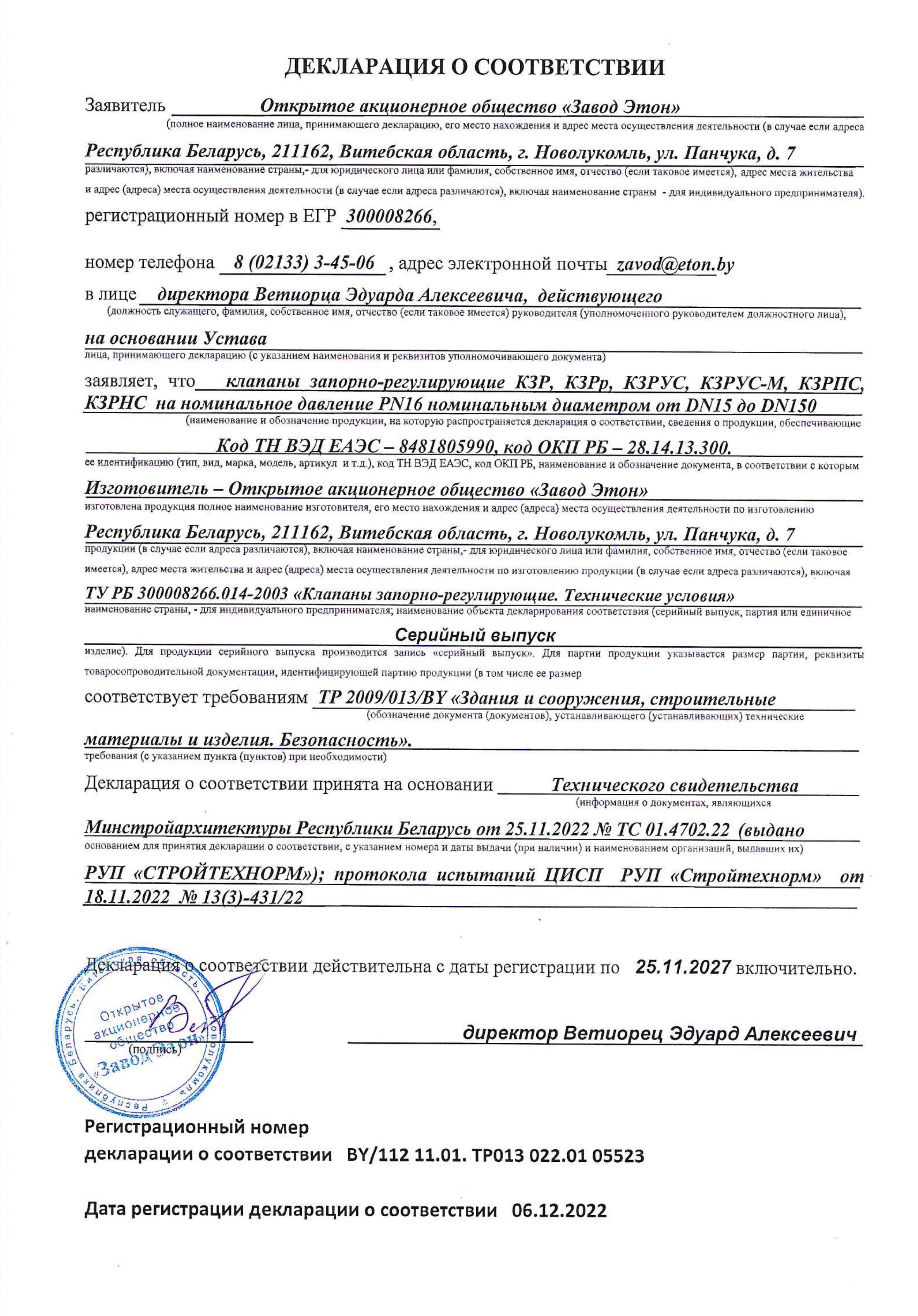

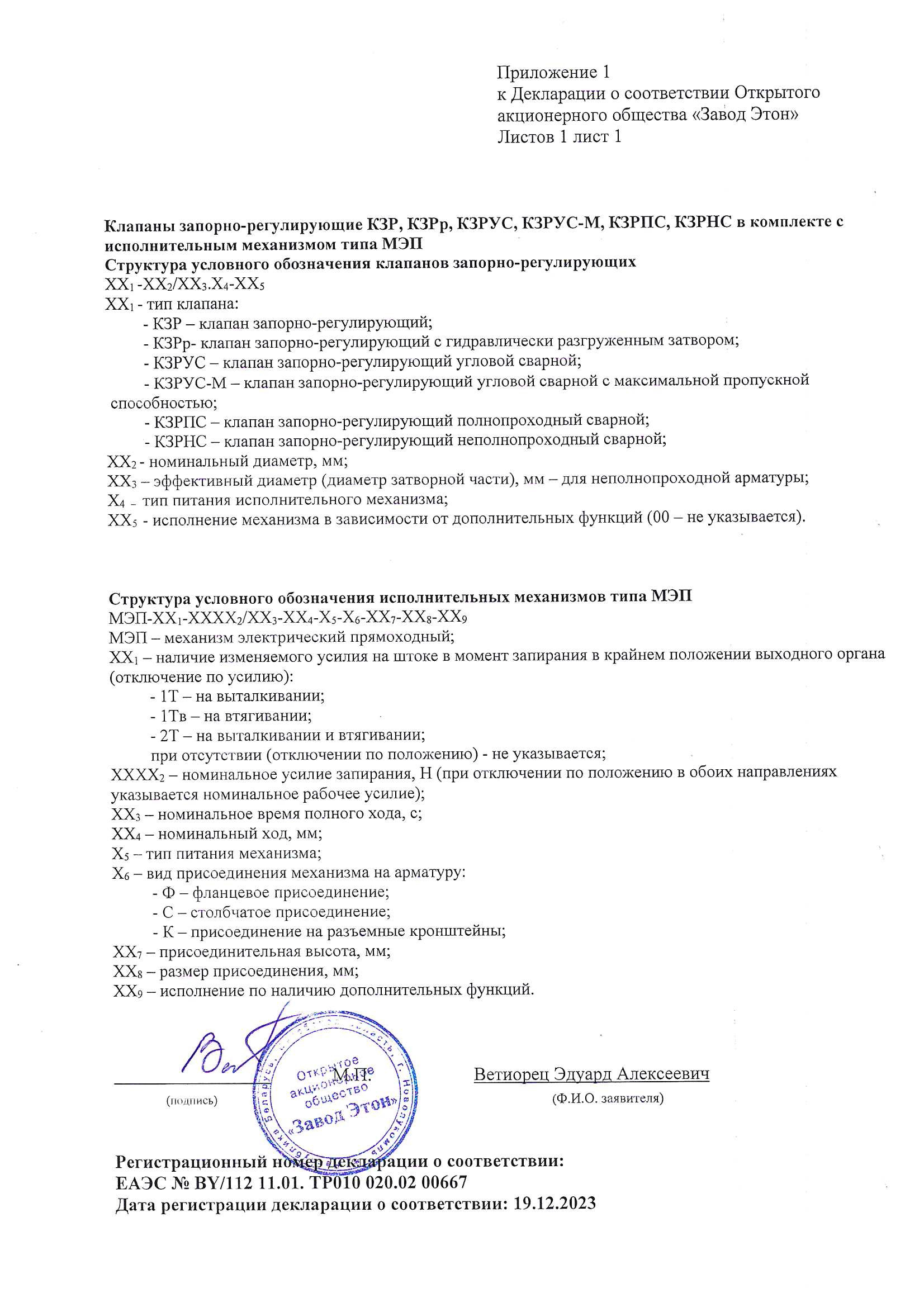

Сертификат
Назначение

Предназначены для регулирования и перекрытия потоков среды. Рабочая среда: вода – до 150°С и другие жидкости сходные по вязкости и совместимые с материалами внутренней части корпуса. Номинальное давление регулируемой среды – до 1,6 или 2,5 МПа.

Корпус изготавливается из чугуна.

Отличие клапанов КЗР и КЗРр состоит в том, что последние имеют конструкцию затвора с разгрузочной камерой, позволяющую уменьшить усилие, необходимое для его закрытия. Это позволяет использовать на клапане исполнительный механизм с малым усилием. В состав входит электрический привод – электромеханический прямоходный исполнительный механизм с шаговым электродвигателем.

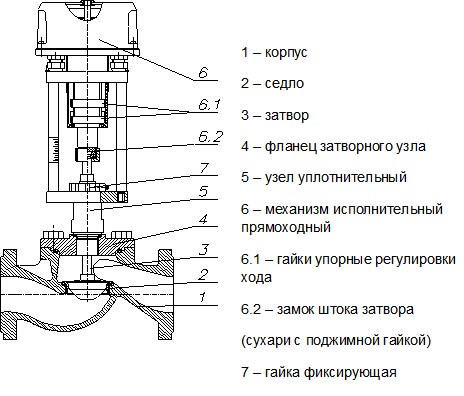

Общее устройство клапана
Общее устройство клапана запорно-регулирующего
КЗР-ХХ/ХХ.X (25ч945нж и 15ч945нж)

Использование в клапанах электрического исполнительного механизма (МЭП) с непрерывной настройкой хода позволяет производить настройку пропускной способности клапана, путем изменения хода затвора. Изменение пропускной способности клапана происходит пропорционально изменению хода затвора (см. технические характеристики).

Это позволяет использовать клапаны с максимальным значением диаметра затворной части на весь ряд пропускных способностей данного номинального диаметра. Данное свойство используется в регулирующих клапанах с разгруженной конструкцией затвора, а также в клапанах малых номинальных диаметров. Регулировка пропускной способности клапанам путем ограничения хода позволяет перенастроить систему без демонтажа клапана из нее, методом простых манипуляций настройки механизма.

Метод настройки МЭП отражен в ЭД на него.

Таблица зависимости пропускной способности клапанов КЗР от условного хода затвора.
Модификация клапана Номинальный диаметр DN, мм Диаметр затворной части Дс, мм Номинальное давление PN, МПа Условная пропускная способность Кvу,м3/ч Относит. протечка в затворе от Кvy, % Условный ход затвора h3,мм Макс.допустимый перепад давления ΔР мах, МПа* Масса, не более, кг Размеры, мм
L H
КЗР-15.X 15 18 1,6; 2,5 1,0 0,1 11 1,6 9,1 130 431
1,6 13
КЗР-20/10.X 20 10 1,6; 2,5 1,6 0,1 6 1,6 9 150 385
КЗР-20/20.X 20 2,5 6
4 9
6,3 14
КЗР-25/8.X 25 8 1,6; 2,5 1,6 0,1 7 1,6 7,6 160 385
2,5 10
КЗР-25/24,5.X 24,5 4,0 4
6,3 5,5
8,4 10
10 12,5
КЗР-32/31,5.X 32 31,5 1,6; 2,5 6,3 0,1 5 1,6 13 180 382
10 8
16 13
20 16
КЗР-40/40.X 40 40 1,6; 2,5 10 0,1 7 1,6 13 200 400
16 11
25 18
КЗР-50/49,5.X 50 49,5 1,6; 2,5 10 0,1 5 1,6 18,3 230 406
14 7
19 9
24 12
36 17
40 22
КЗР-65/64,5.X 65 64,5 1,6 25 0,1 10 1,6 19 290 420
40 16
50 20
63 25
КЗР-80/76.X 80 76 1,6; 2,5 36 0,1 8,5 1,0 30,5 305 435
40 10
50 13
63 16
100 25
КЗРр-100/95.X 100 95 1,6 63 0,1 16 1,0 38 350 440
80 20
100 25
125 30
КЗРр-125/120.X 125 120 1,6 100 0,1 13 1,6 57 400 453
125 16
160 22
200 26
КЗРр-150/145.X 150 145 1,6 100 0,1 18 1,6 82,5 480 465
160 24
200 28,5
280 30

Основные технические характеристики, габаритные и установочные размеры клапанов запорно-регулирующих (15ч945нж) аналогичны характеристикам (25ч945нж) кроме повышенной степени герметичности затвора, регламентированной по классу «С» ГОСТ9544.

Габаритные и установочные размеры клапанов
Габаритные и установочные размеры клапанов запорно-регулирующих
КЗР-ХХ/ХХ.X и КЗРр-ХХ/ХХ.X (25ч945нж и 15ч945нж)

Расшифровка условного обозначения:

КЗР-ХХ/ХХ.X(25ч945нж и 15ч945нж) и КЗРр-ХХ/ХХ.X (25ч945нж и 15ч945нж)
КЗР – клапаны запорно-регулирующие, КЗРр – клапаны запорно-регулирующие с гидравлически разгруженным затвором
ХХ/ХХ.X – номинальный диаметр DN/ эффективный диаметр затворных частей Dэ (диаметр отверстия в седле), мм . тип питания исполнительного механизма Б или В (Б - управление "сухой контакт" питание 230В постоянно; В - управление 230В питание управляющим сигналом)
0бозначения арматуры в зависимости от функционального назначения в соответствии с «Номенклатурным каталогом по трубопроводной арматуре, выпускаемой в СНГ»
25 – арматура регулирующая с относительной протечкой в затворе по ГОСТ12893
15 – арматура запорная с герметичностью затвора по ГОСТ9544
кч – материал корпуса: чугун ковкий
ч– материал корпуса: чугун серый
9 – наличие на арматуре электрического провода
45 – порядковый номер фигуры затвора, определяющий ее конструктив

п - материал уплотнения затворных частей (пластмасса (фторопласт))
нж –материал уплотнения затворных частей (корозионно-стойкая сталь по стали)

Установочное положение относительно трубопровода– безразлично. Не рекомендуется установка исполнительным механизмом под трубопроводом. При установке необходимо учитывать возможность быстрого доступа для пользования ручным перемещением затвора.

Методика подбора клапанов отражена в ТКП 45-4.02-183-2009 приложение Г и Д, а также можно скачать программу по подбору клапана.
