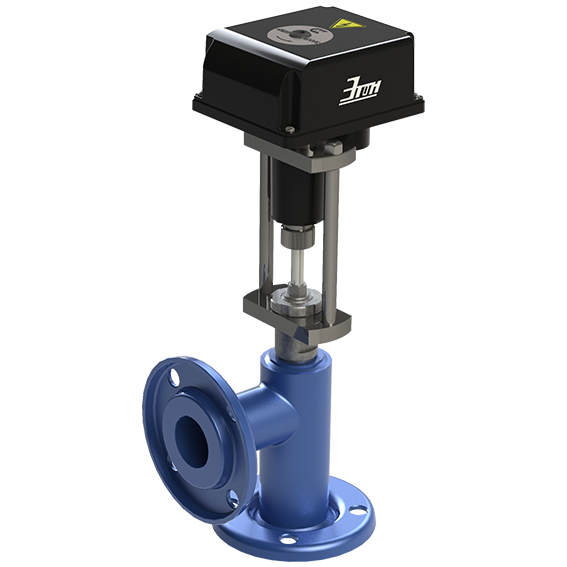

Клапаны запорно-регулирующие угловые стальные: КЗРУС-ХХ/ХХ.X (25с941нж и 15с941нж)

Клапаны запорно-регулирующие угловые стальные: КЗРУС-ХХ/ХХ.X (25с941нж и 15с941нж)

Гарантийный срок эксплуатации: 48 месяцев
Описание
Тех. характеристики
Установка и настройка

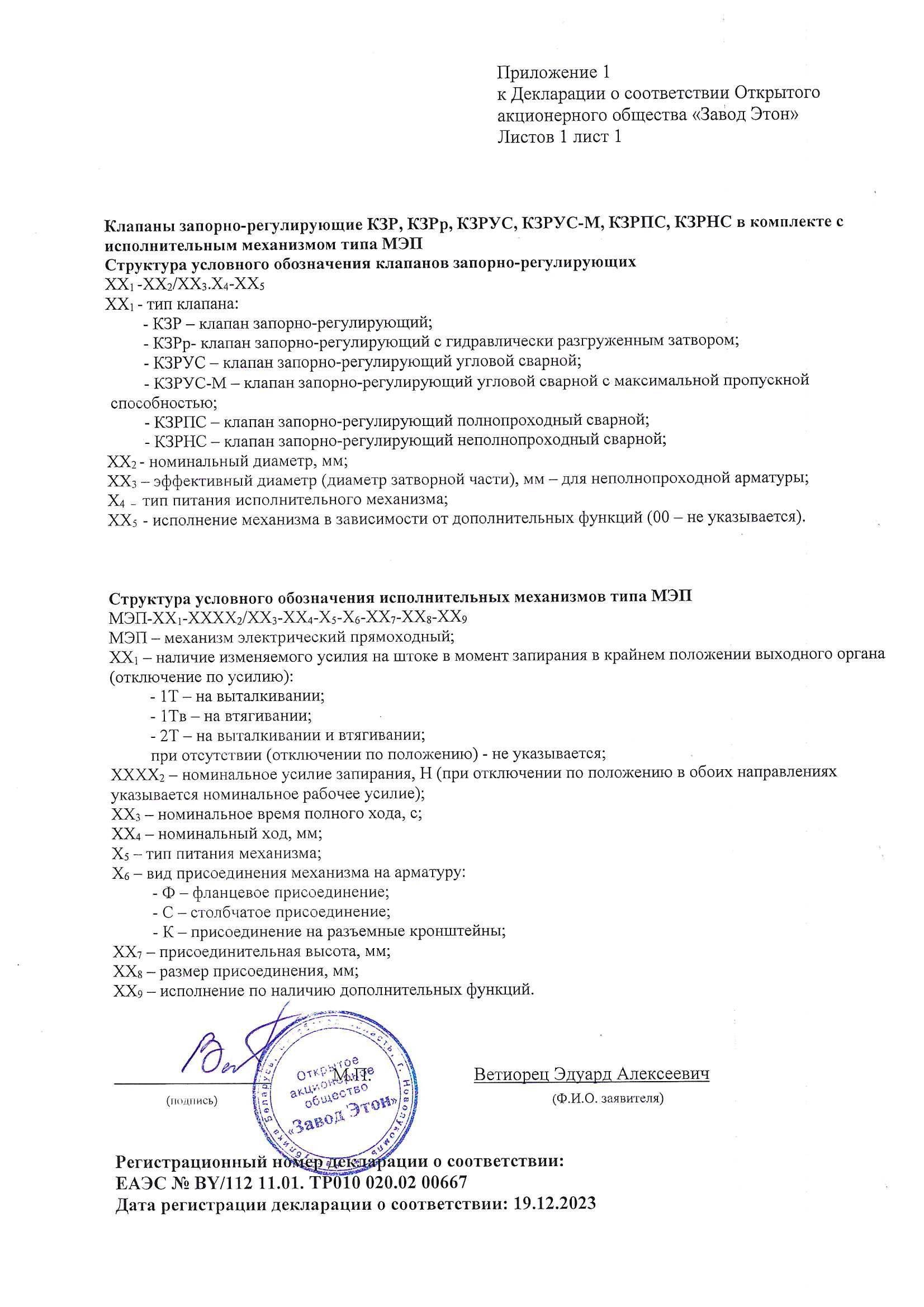

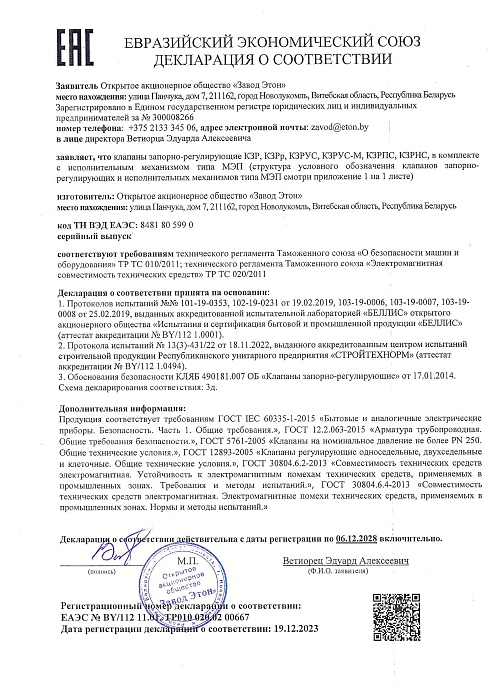

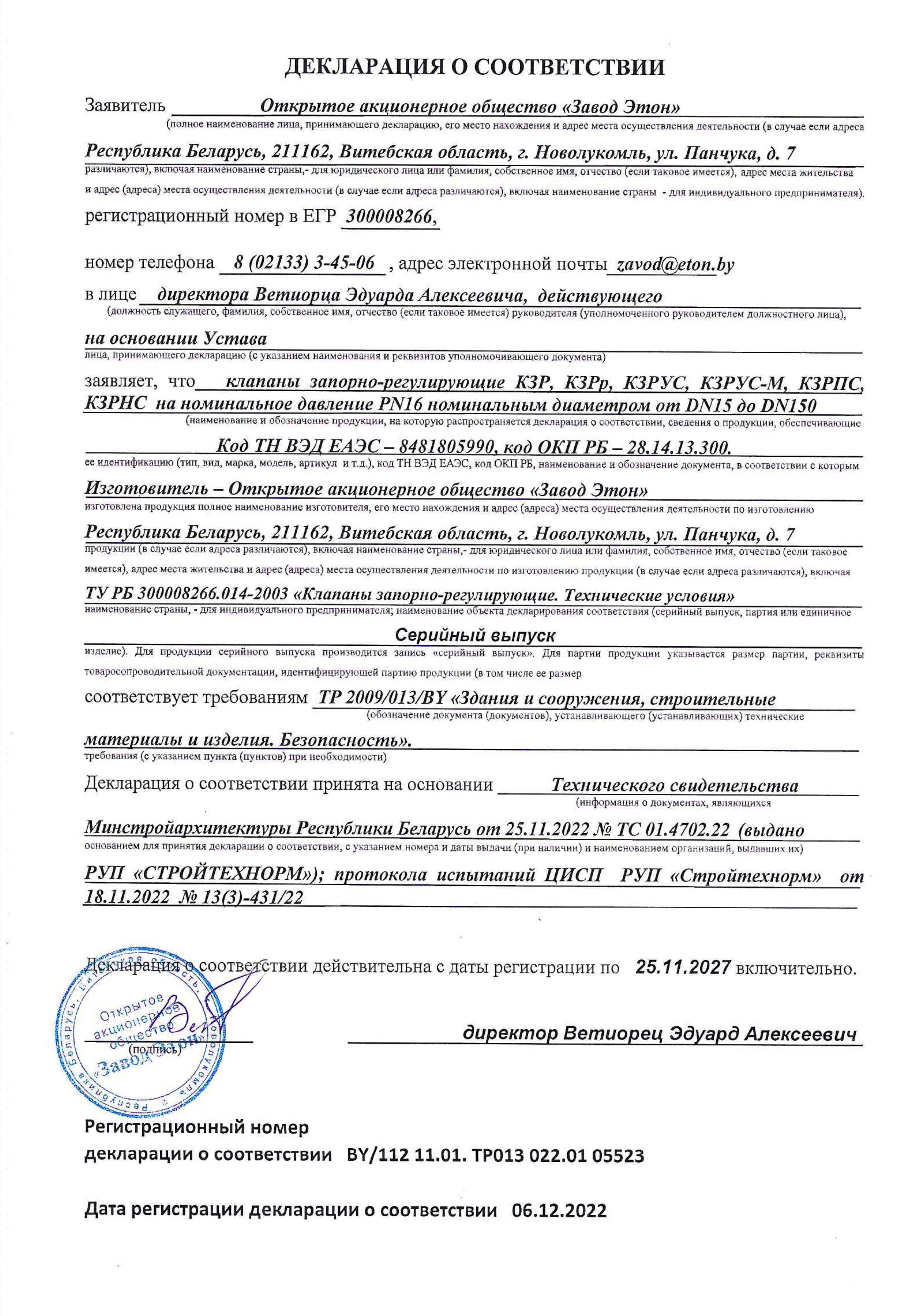

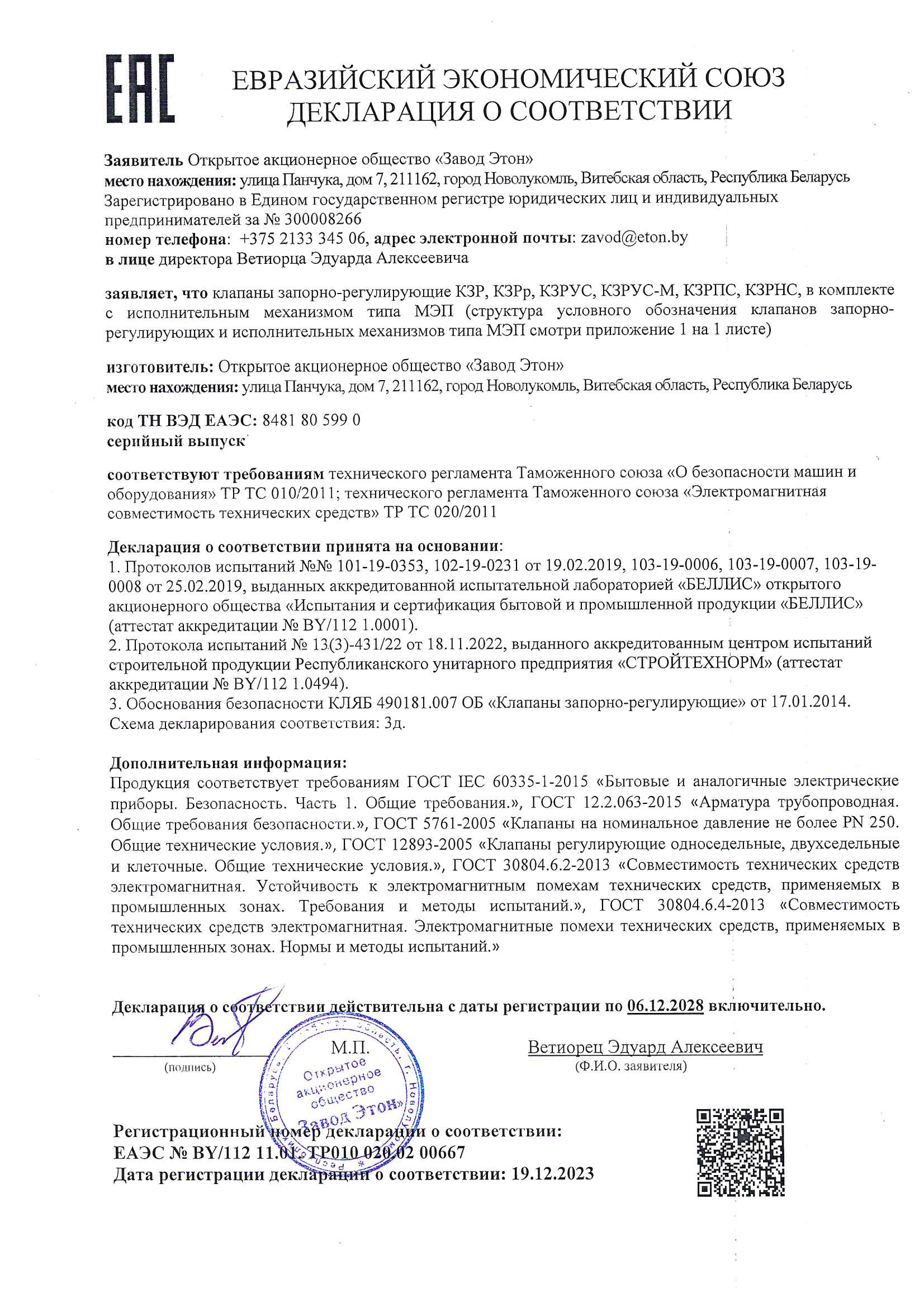

Сертификат
Назначение

Предназначены для регулирования или перекрытия потоков среды путем изменения проходного сечения. Рабочая среда: вода – до 150°С и другие жидкости сходные по вязкости и совместимые с материалами внутренней части корпуса. Номинальное давление регулируемой среды – до 1,6 МПа.

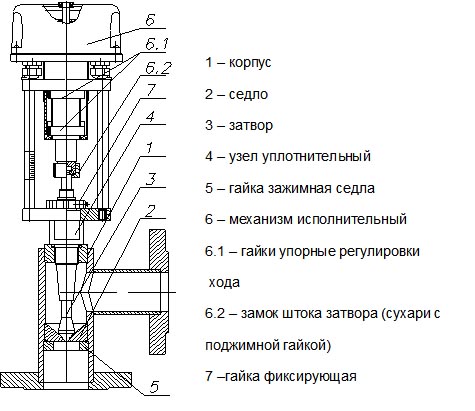

Общее устройство клапанов КЗРУС-ХХ/ХХ.X (25с 941нж и 25с 941нж):
Общее устройство клапана

Основные технические характеристики, габаритные и установочные размеры клапанов регулирующих угловых КЗРУС-ХХ/ХХ.X (25с 941нж)
Модификация клапана Номинальный диаметр DN, мм Диаметр затворной части Дс, мм Условная пропускная способность Кvу, м3/ч Относит. протечка в затворе от Кvy, % Условный ход затвора h3, мм Макс. допустимый перепад давления ΔР мах, МПа* Масса, не более, кг Размеры, мм
L2 L1 L
КЗРУС-50/9.X 50 9 2,3 0,01 9 1,6 13,5 125 125 461
КЗРУС-50/13.X 13 4,8 13
КЗРУС-50/15.X 15 6,6 15
КЗРУС-50/18.X 18 9,3 18
КЗРУС-80/20.X 80 20 12,6 0,03 20 14,9 155 155 500
КЗРУС-80/22.X 22 16,7 22
КЗРУС-80/26.X 26 23,7 26
КЗРУС-80/34.X 34 40,0 18
КЗРУС-80/42.X 42 60,0 22
КЗРУС-80/50.X 50 80,0 25

Основные технические характеристики, габаритные и установочные размеры клапанов запорно-регулирующих КЗРУС-ХХ/ХХ.X (15с941нж) аналогичны характеристикам (25с941нж) кроме повышенной степени герметичности затвора, регламентированной по классу «С» ГОСТ9544.

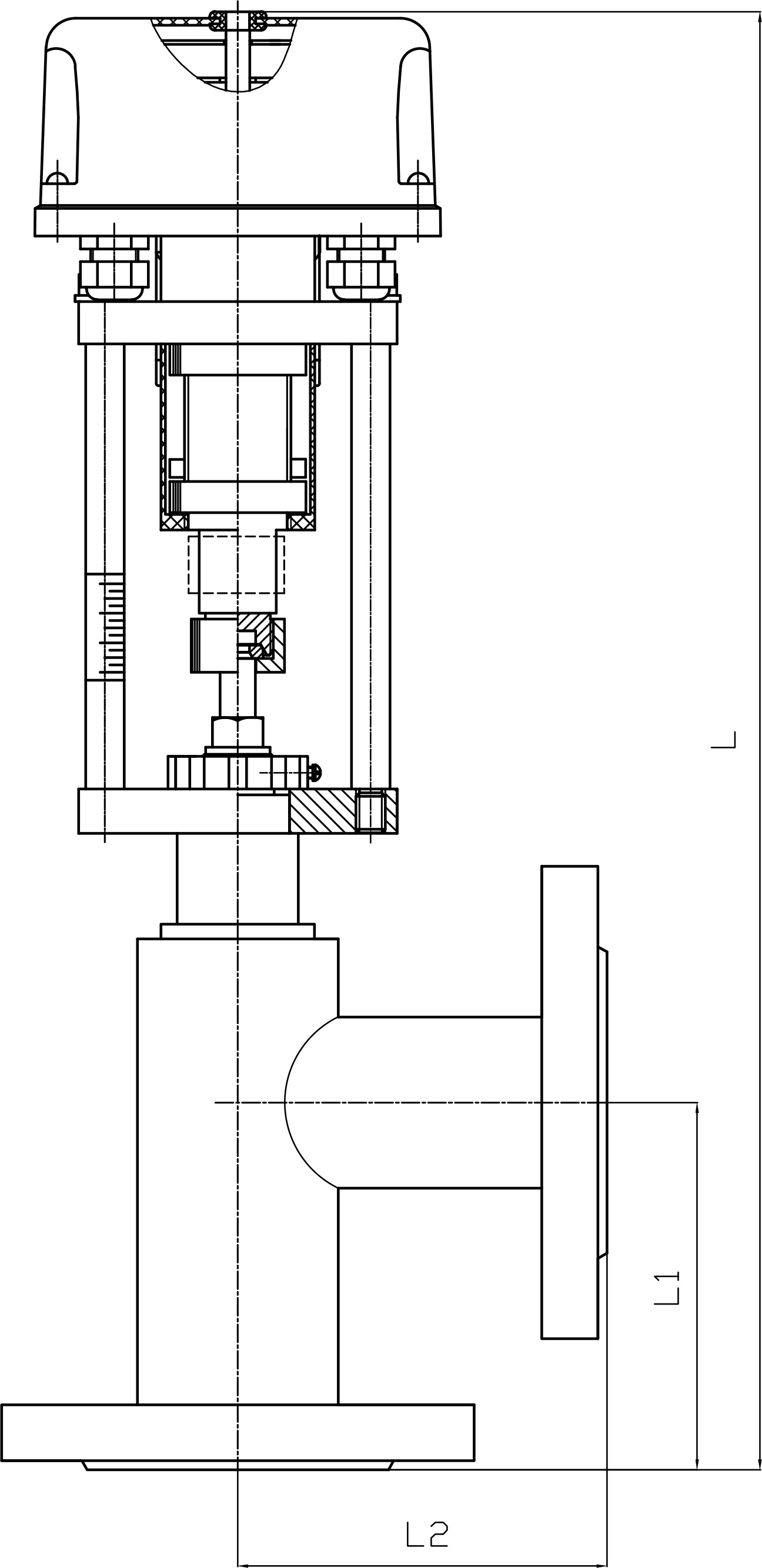

Габаритные и установочные размеры клапанов
Габаритные и установочные размеры КЗРУС-ХХ/ХХ.X (25с 941нж и 15с 941нж)

Расшифровка условного обозначения:

КЗРУС-ХХ/ХХ.X(25с941нж и 1525с941нж)
КЗРУС – клапаны запорно-регулирующие угловой сварной.
ХХ(Х)/ХХ.X – номинальный диаметр DN/ эффективный диаметр затворных частей Dэ (диаметр отверстия в седле), мм . тип питания исполнительного механизма Б или В (Б - управление "сухой контакт" питание 230В постоянно; В - управление 230В питание управляющим сигналом) 0бозначения арматуры в зависимости от функционального назначения в соответствии с «Номенклатурным каталогом по трубопроводной арматуре, выпускаемой в СНГ»
25 – арматура регулирующая с относительной протечкой в затворе по ГОСТ12893
15 – арматура запорная с герметичностью затвора по ГОСТ9544
с – материал корпуса: сталь
9 – наличие на арматуре электрического провода
41, 42 – порядковый номер фигуры затвора, определяющий ее конструктив.
нж –материал уплотнения затворных частей (корозионно-стойкая сталь по стали)

Установочное положение относительно трубопровода любое, обеспечивающее возможность быстрого доступа, для возможности пользования дублером ручного перемещения затвора. Не рекомендуется установка исполнительным механизмом под трубопроводом.

Методика подбора клапанов отражена в ТКП 45-4.02-183-2009 приложение Г и Д, а также можно скачать программу по подбору клапана.
