Регуляторы перепада давления и давления «после себя» (напора) прямого действия

Регуляторы перепада давления и давления «после себя» (напора) прямого действия

Гарантийный срок эксплуатации: 18 месяцев
Описание
Тех. характеристики

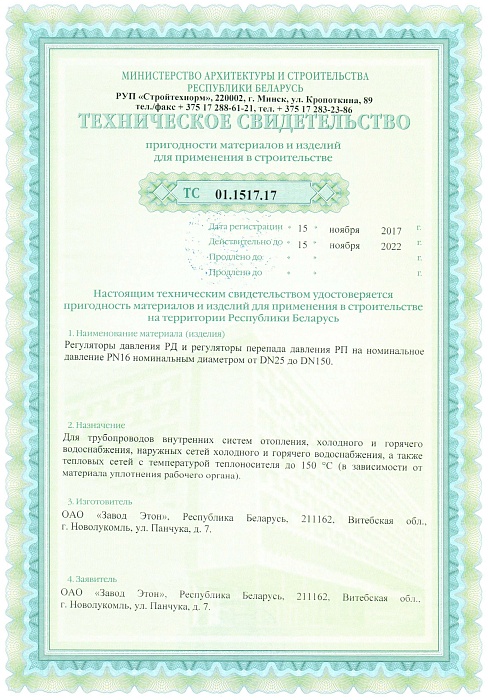

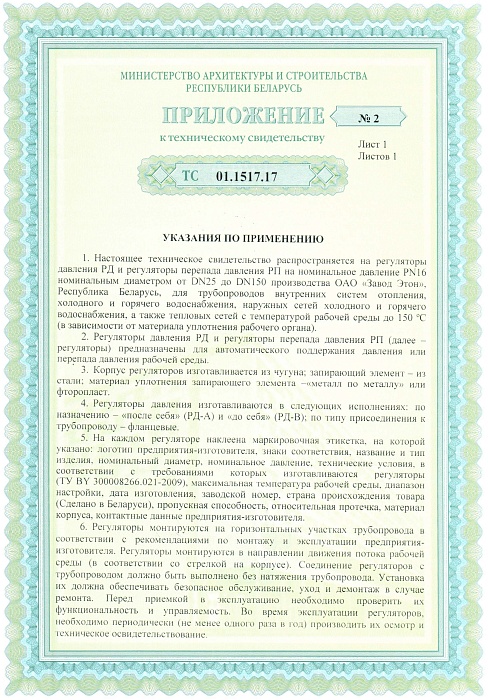

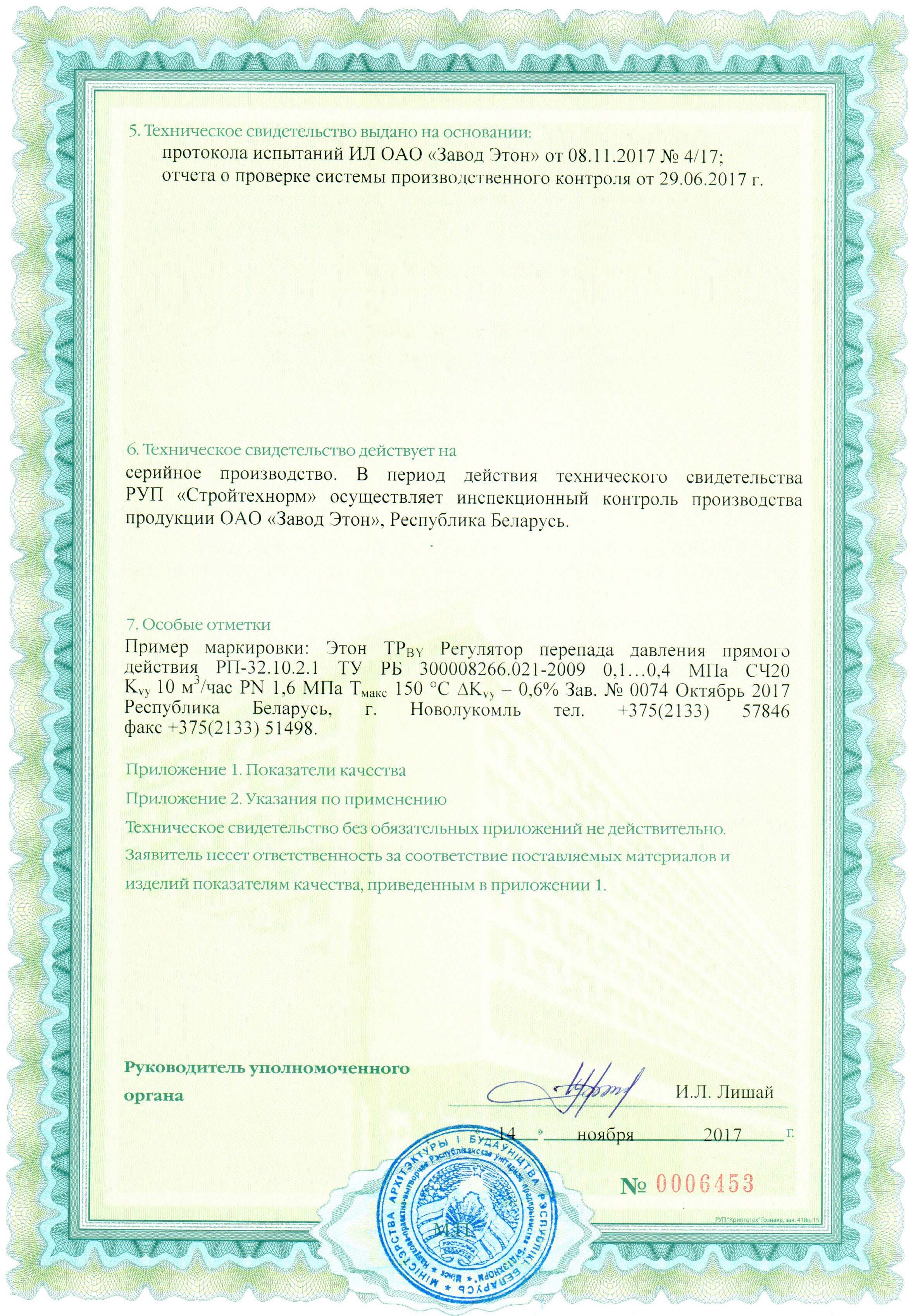

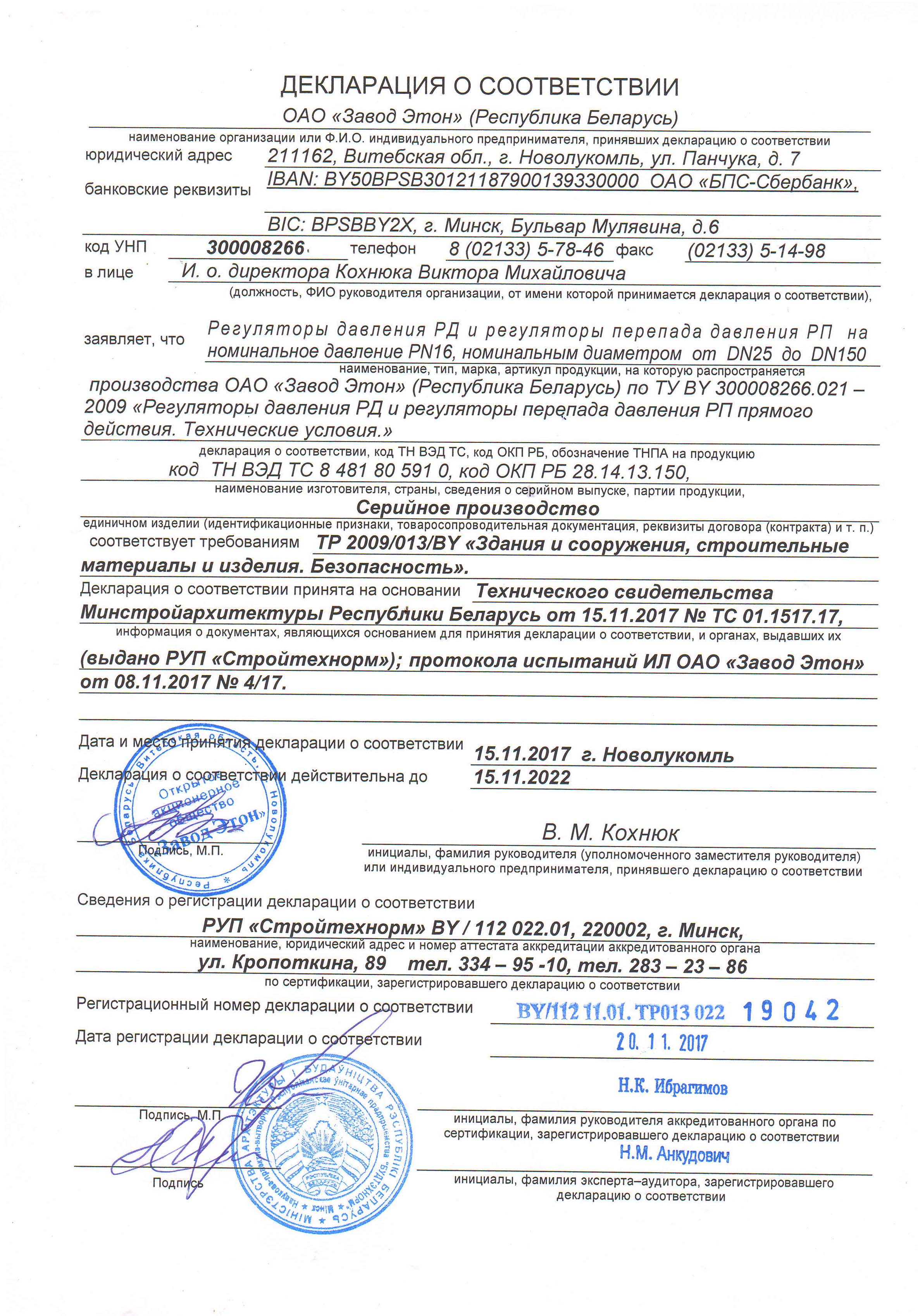

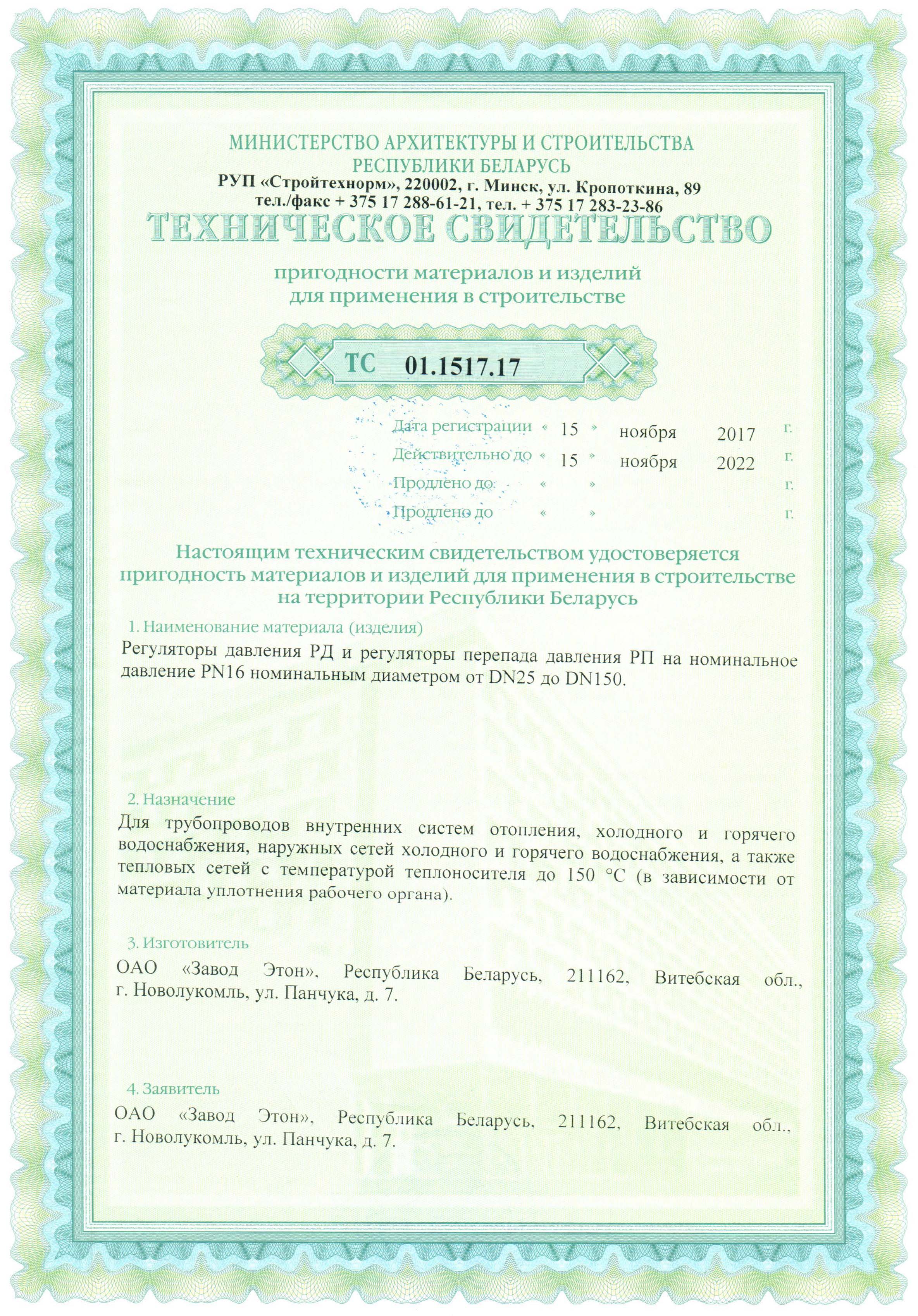

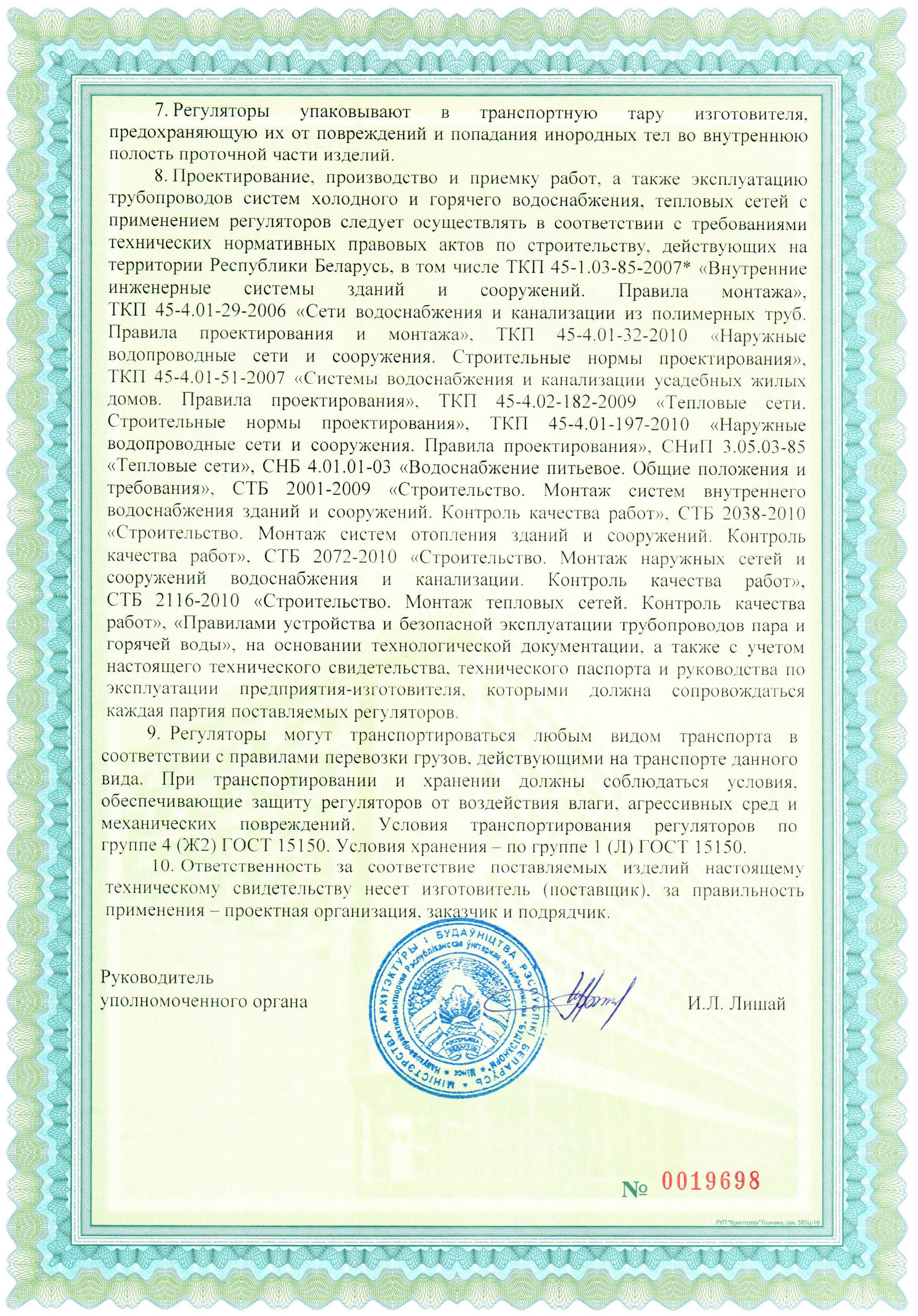

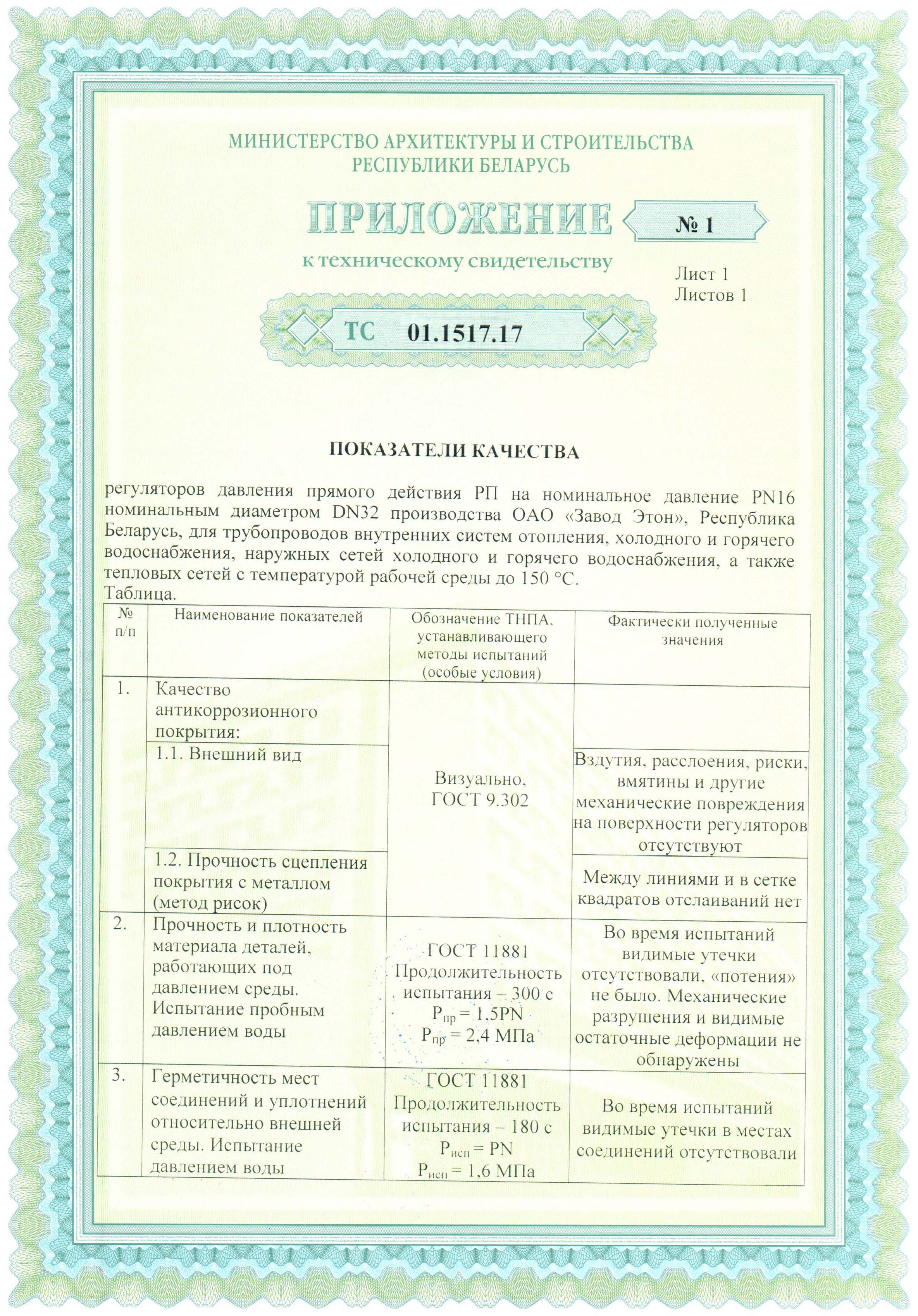

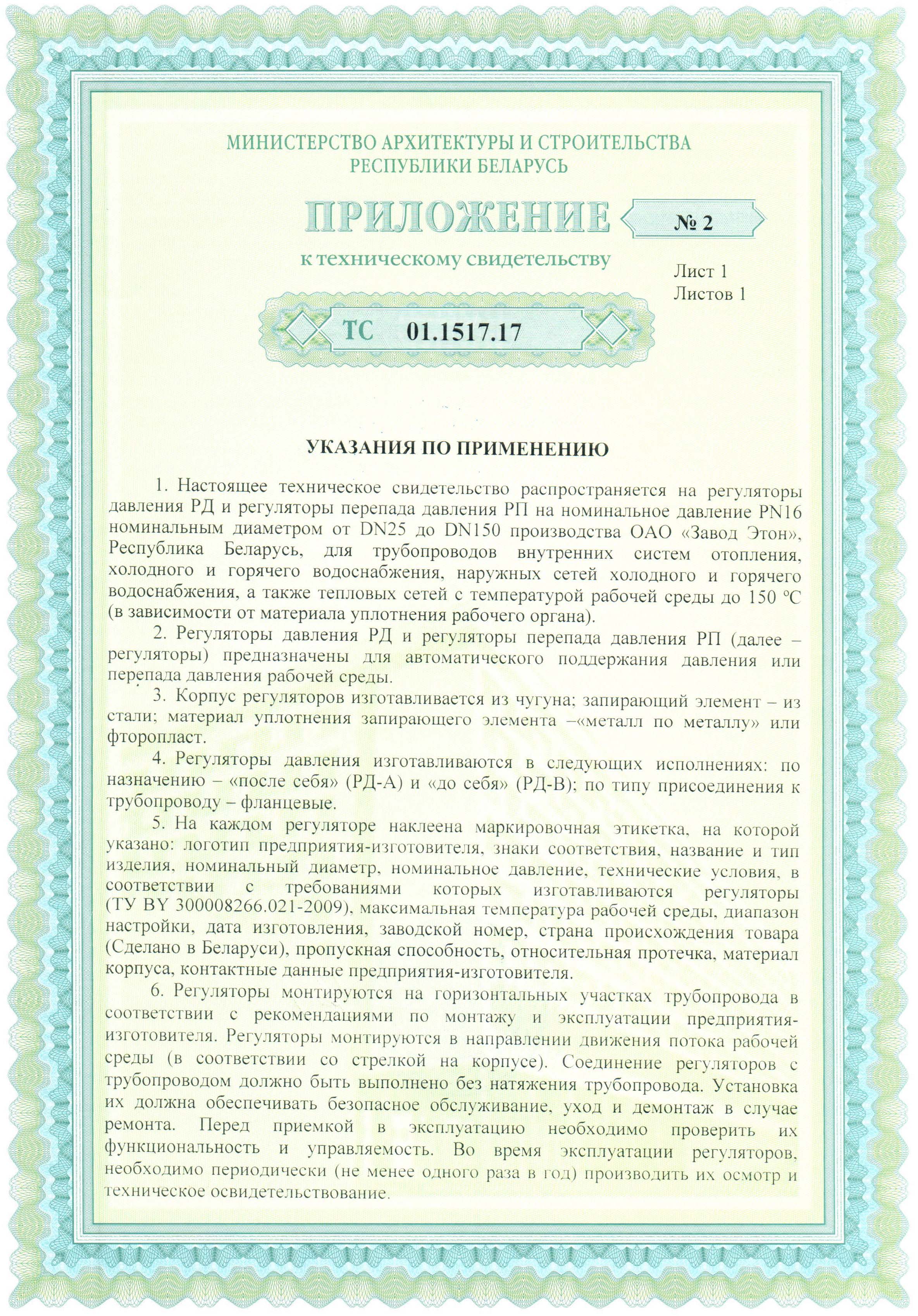

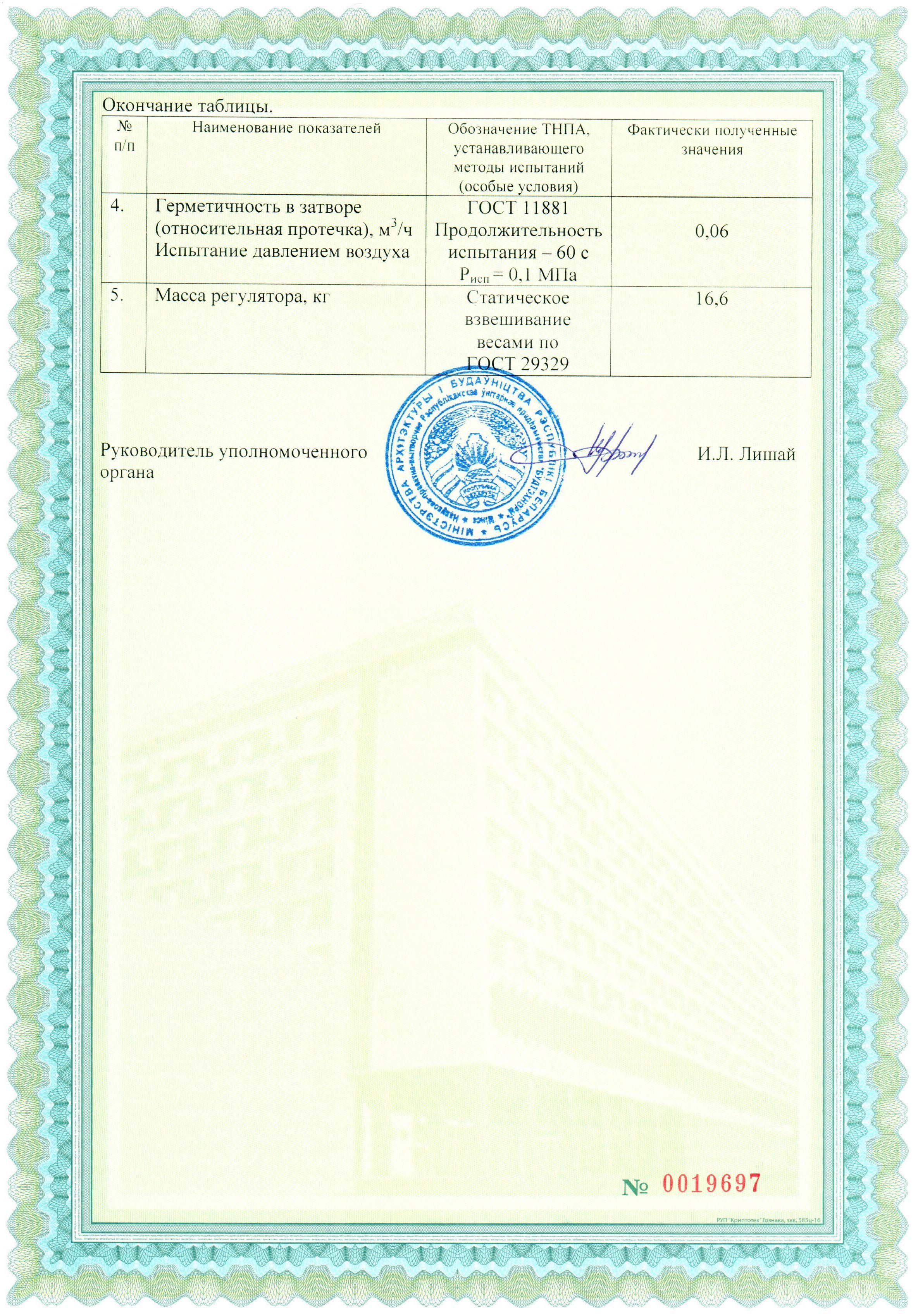

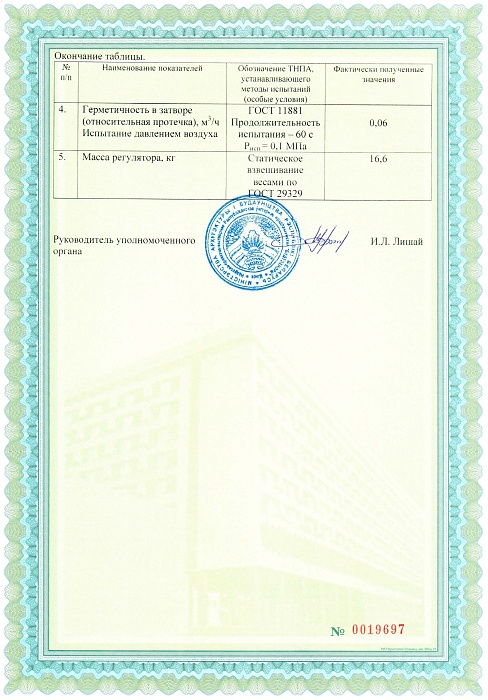

Сертификат

Клапан регулятора в режиме работы регулирования перепада давления или давления «после себя» нормально открыт при отсутствии давления рабочей среды в системе на высокой стороне до клапана. Импульс высокого давления регулируемого перепада подается по импульсной трубке в мембранную камеру со стороны задатчика (штуцер «+ »). Импульс низкого давления подается по импульсной трубке в мембранную камеру со стороны клапана(штуцер «- »). Регулятор перепада давления может быть использован в качестве регулятора давления после себя.

Область применения

Применяется в системах теплоснабжения и охлаждения, горячего и холодного водоснабжения с температурой рабочей среды до 150ºС в системах сжатого воздуха с температурой рабочей среды до 80ºС и номинальным давлением до 1,6Мпа.

Условия эксплуатации

УХЛ категории размещения 4 по ГОСТ 15150 с температурой окружающей среды от +40 до -50ºС о относительной влажностью 80% при среднегодовой температуре +6ºС.

По назначению регуляторы давления различают: РД-А – «после себя» (регуляторы напора); РД-В – « до себя» (регуляторы подпора).

Регуляторы давления «после себя» РД-А и регуляторы перепада давления (РП) являются нормально открытыми исполнительными органами, а регуляторы давления «до себя» РД-В – нормально закрытыми.

Конструкция

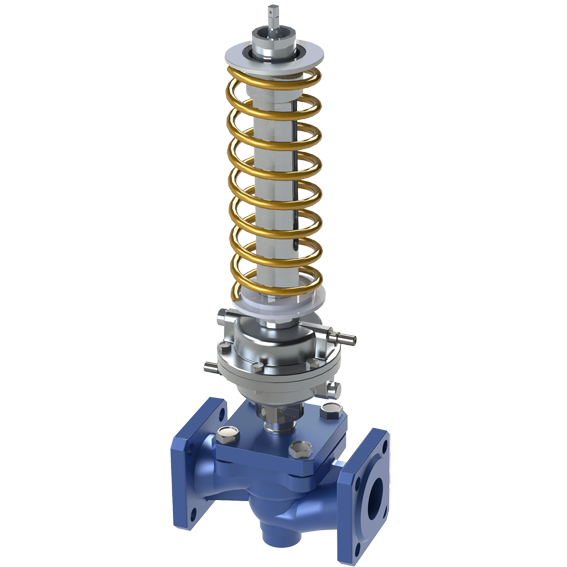

Регулятор конструктивно состоит из трех основных частей:

1 – регулирующего органа, представляющего собой проточную часть гидравлически разгруженного проходного клапана. При перемещении затвора происходит изменение пропускной способности.

2 – импульсного гидравлического исполнительного механизма, представляющего собой мембранную камеру с подводными штуцерами и трубками для подвода воздействующего параметра среды. Мембрана исполнительного механизма непосредственно связана со штоком затвора регулирующего органа и перемещает его, изменяя проходное сечение и соответственно пропускную способность.

3 – задатчика, представляющего собой упругий настраиваемый элемент (пружину). Пружина противодействует усилию развиваемому мембраной исполнительного механизма и соответственно перемещению затвора регулирующего органа.

Присоединение к трубопроводу – фланцевое. Присоединение фланцев по ГОСТ12820 с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ12815

Приборы измерения давления в комплект поставки не входят.

Регуляторы с температурой регулируемой среды до 90ºС могут быть установлены в любом положении, при температуре регулируемой среды выше 90°С регулятор следует устанавливать только на горизонтальном участке трубопровода регулирующим блоком (мембрана с пружинами) вниз. Перед регулятором рекомендуется устанавливать фильтр. Импульсные трубки рекомендуется подключать горизонтально сбоку через шаровой кран или вентиль. Структура условного обозначения регулятора:

Наименование показателя и единица измерения Значение параметров
Номинальный диаметр DN,мм 15 20 25 32 40 50 65 80 100 125 150
Условная пропускная способность Кvу, м3/ч   0,4 1,6 1,6 - - 10 20 40 63 100 -
0,63 2,5 2,5 6,3 10 16 25 63 100 125 160
1,0 4,0 4 10 16 25 40 80 125 160 200
1,6 6,3 6,3 16 20 32 50 100 160 200 260
2,5 - 8,0 - 25 40 63 - - - -
3,2 - 10 - - - - - - - -
 4,0   -    -    -      -    -     -    -    -   -     -
Номинальное давление PN, МПа 1,6
Рабочая среда Горячая и холодная вода, воздух и др. негорючие газы
Температура рабочей среды Т,ºС До 150°С – вода, до 80°С – воздух и др. негорючие газы
Относительная протечка % от Кvу 0,1
Диапазон настройки регуляторов, Мпа 0,01 - 0,06
0,04 - 0,16
0,1 - 0,4
0,3 - 0,7
0,6 - 1,2
Зона нечувствительности регулирования от граничных значений диапазона настройки регуляторов, % не более 6
Длина L, мм 130 150 160 180 200 230 290 310 350 400 480
Высота H, мм 601 560 570 580 600 616 616 635 665 693 695
Высота H1, мм 658 615 715 717 740 770 768 785 790 820 838
Масса, кг 12 13 15 17 19 25 26 30 42 63 85

Схемы подключения регуляторов:

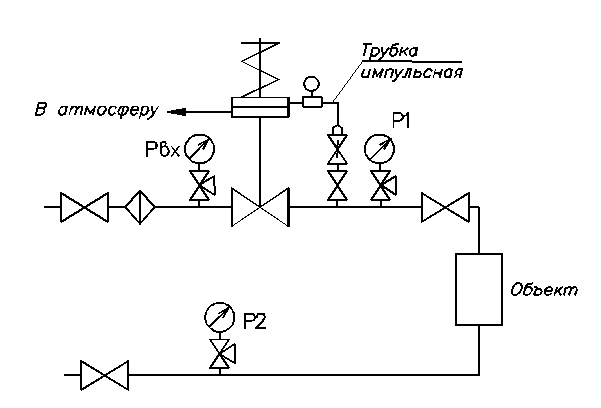

Установка регулятора давления «до себя»

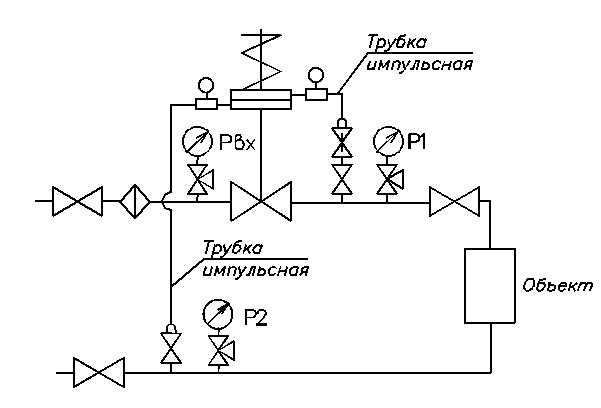

Установка регулятора перепада давления на подающем трубопроводе

Установка регулятора давления «до себя»
Установка регулятора перепада давления на обратном трубопроводе

Установка регулятора давления «до себя»

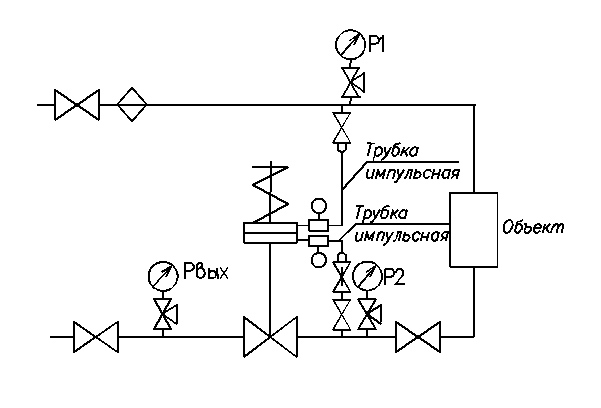

Установка регулятора давления «после себя»
