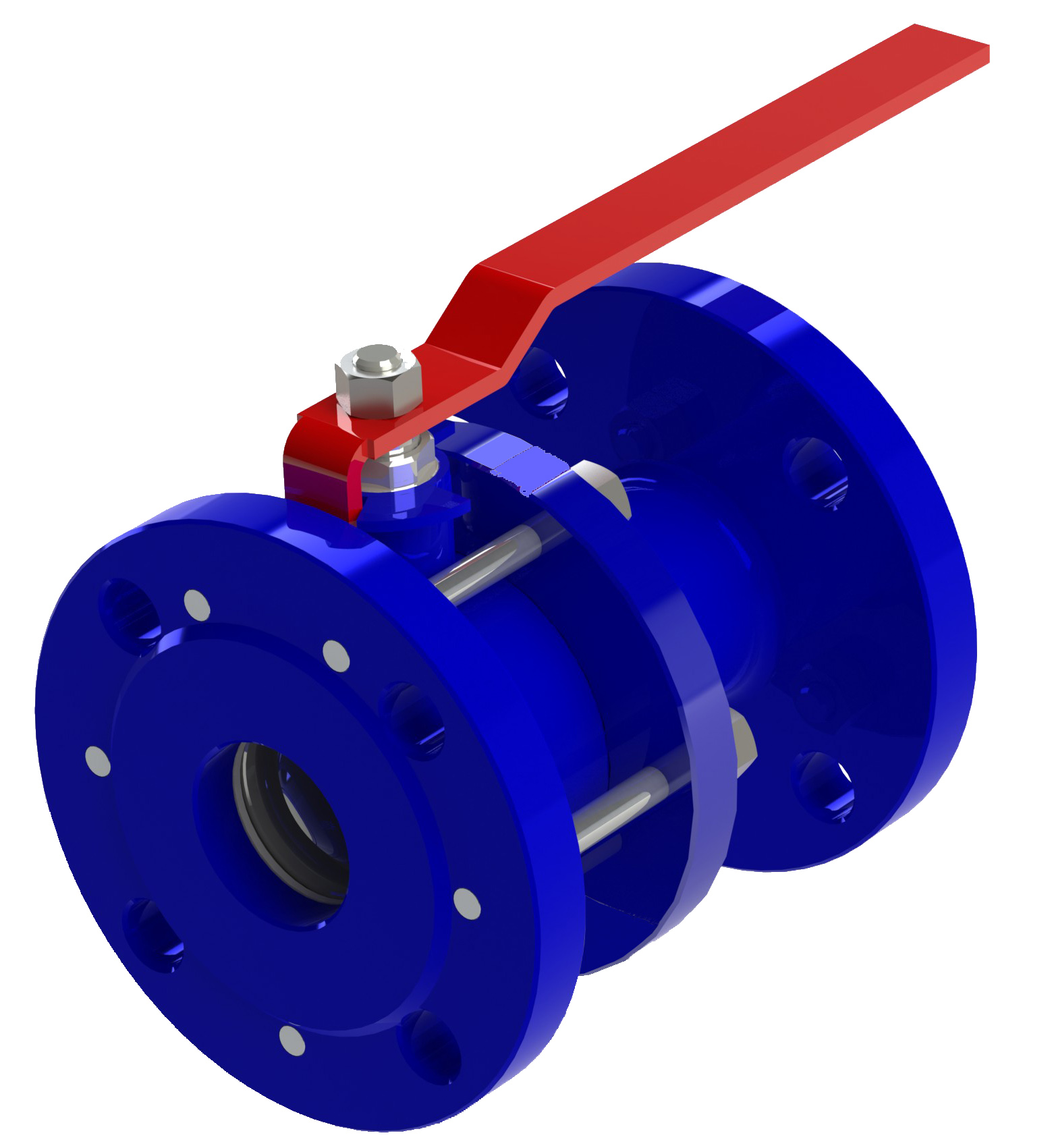

Краны шаровые

Краны шаровые

Гарантийный срок эксплуатации: 24 месяца
Описание
Тех. характеристики

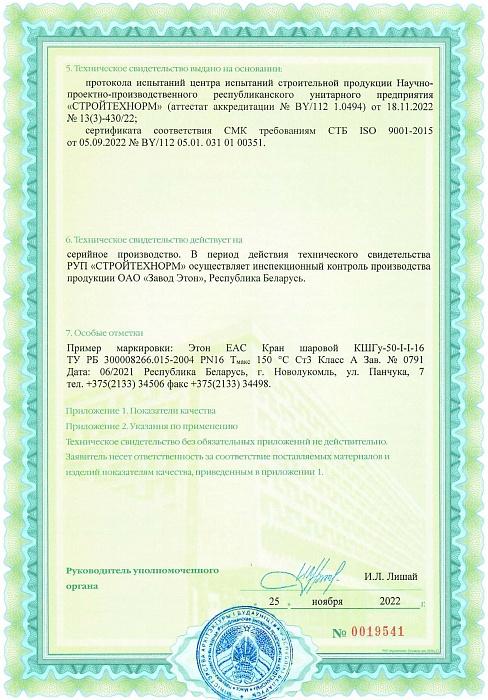

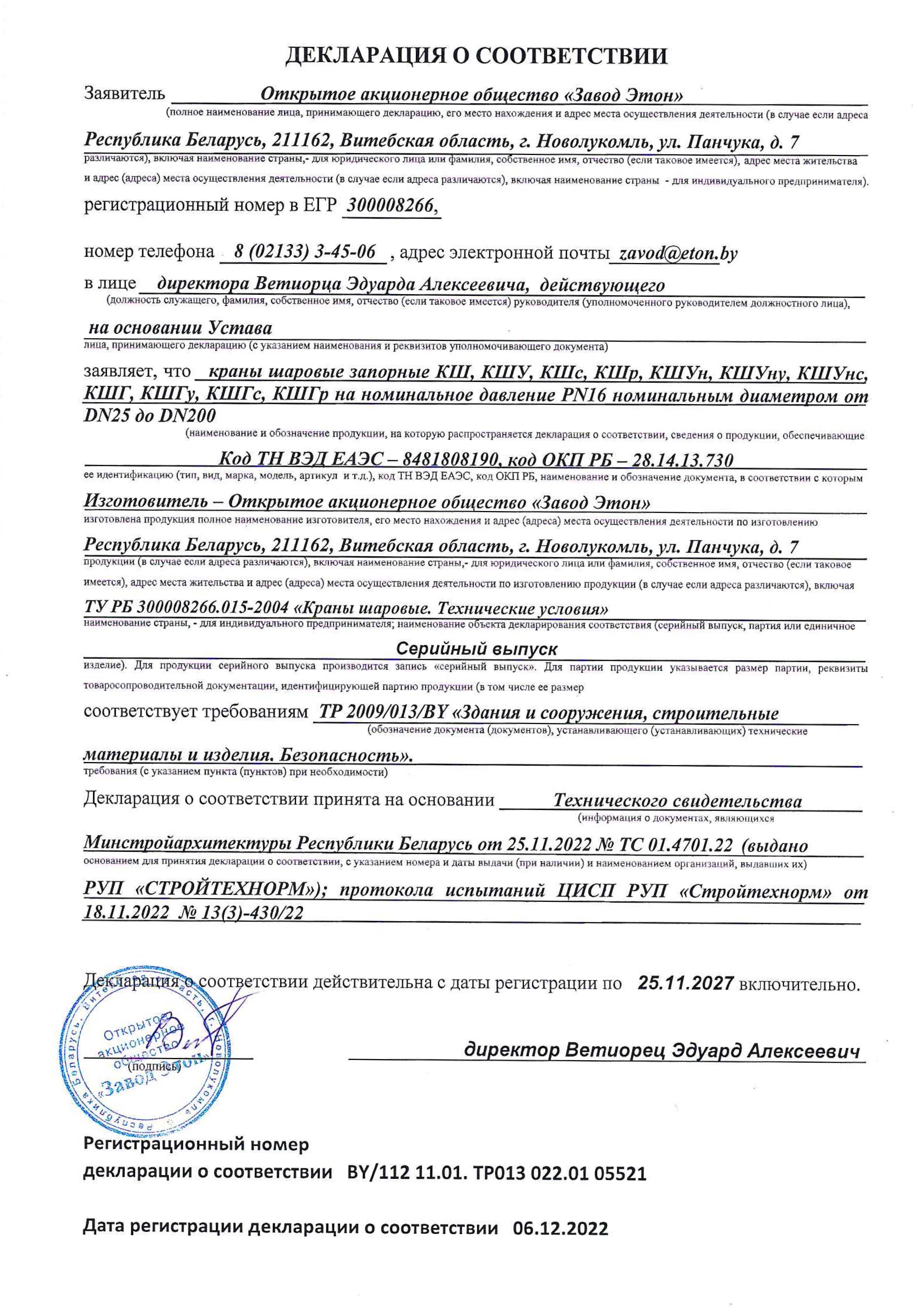

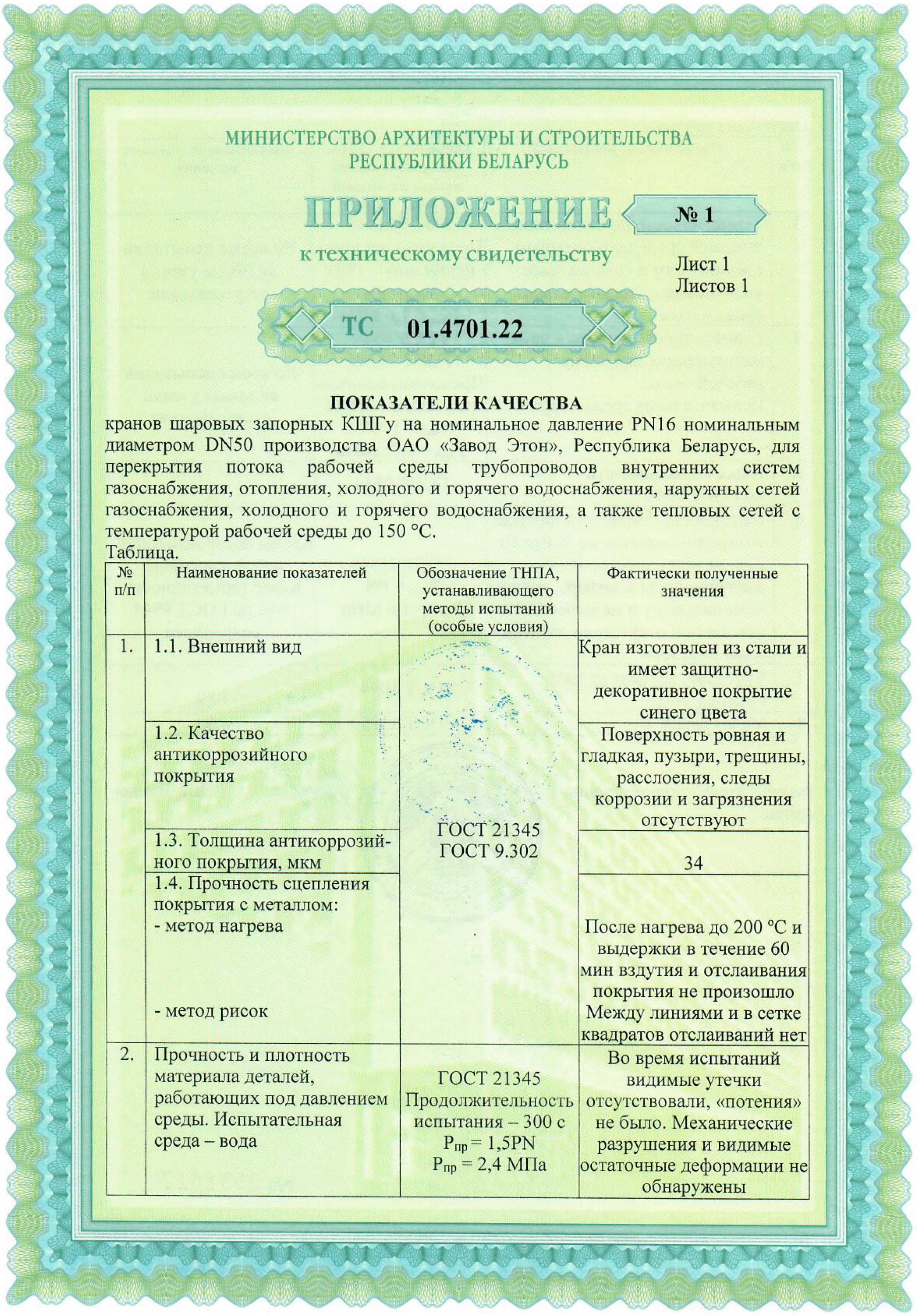

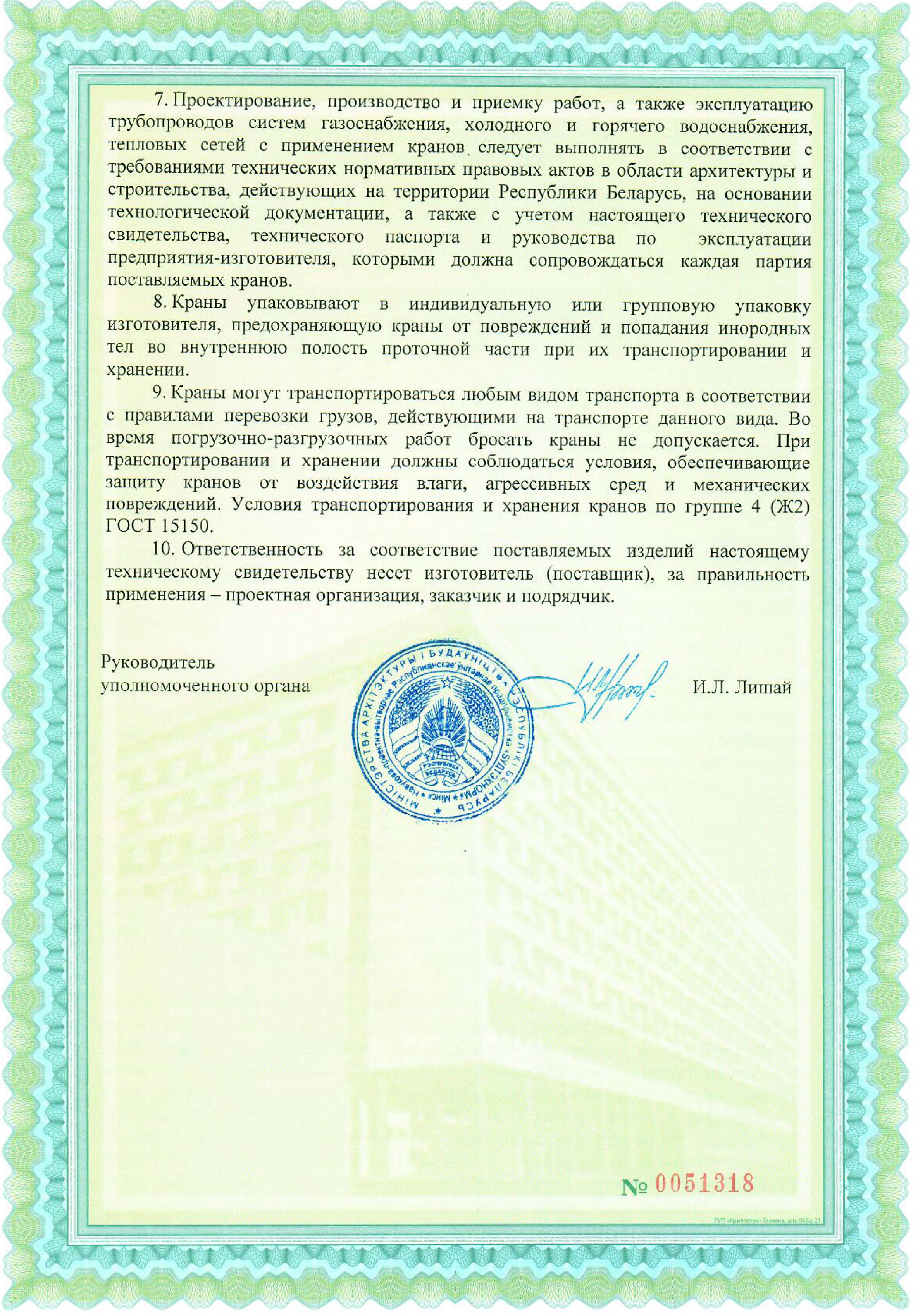

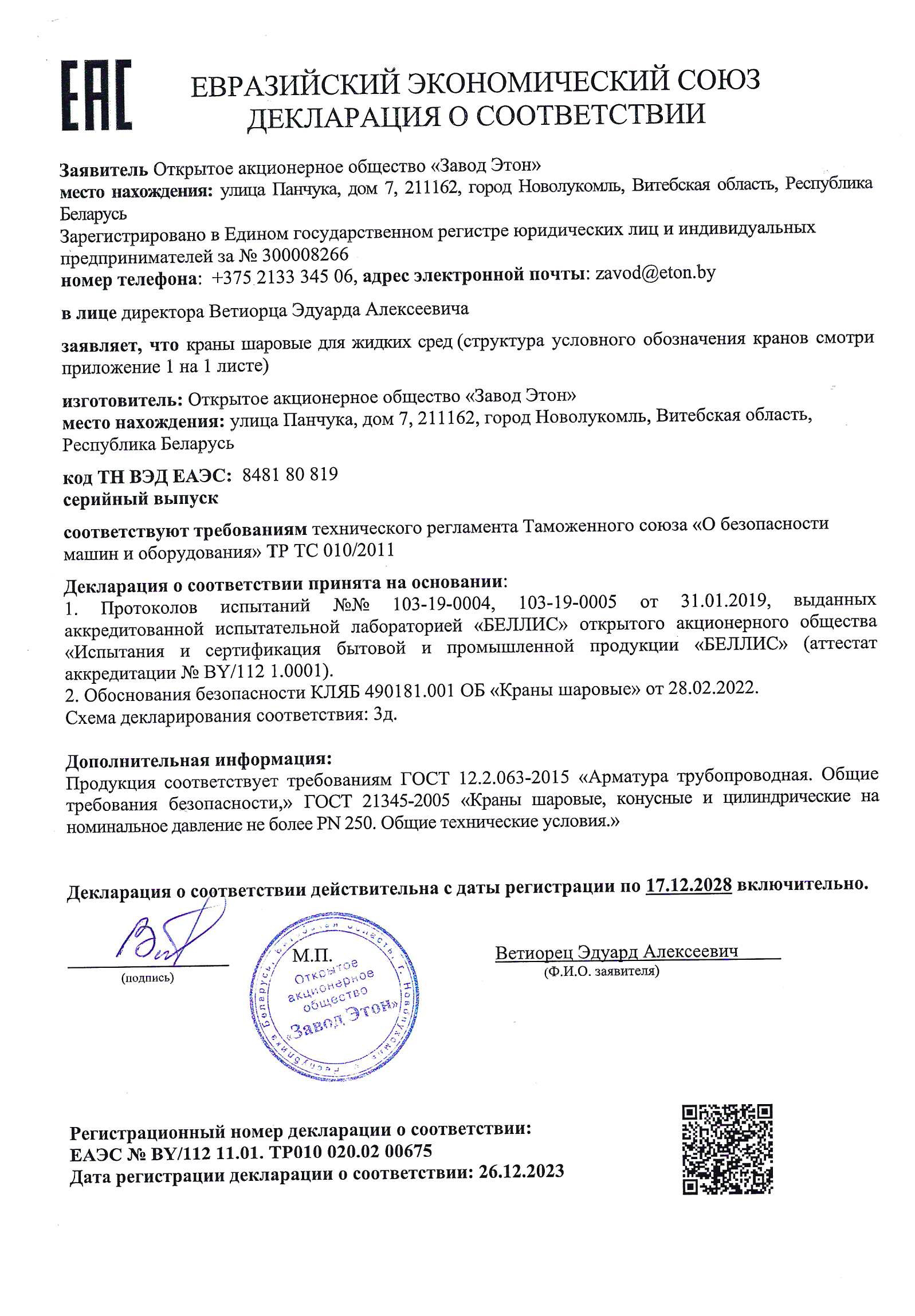

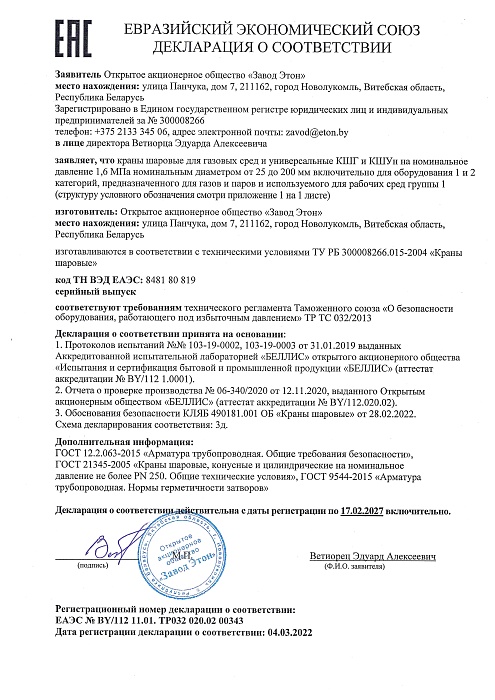

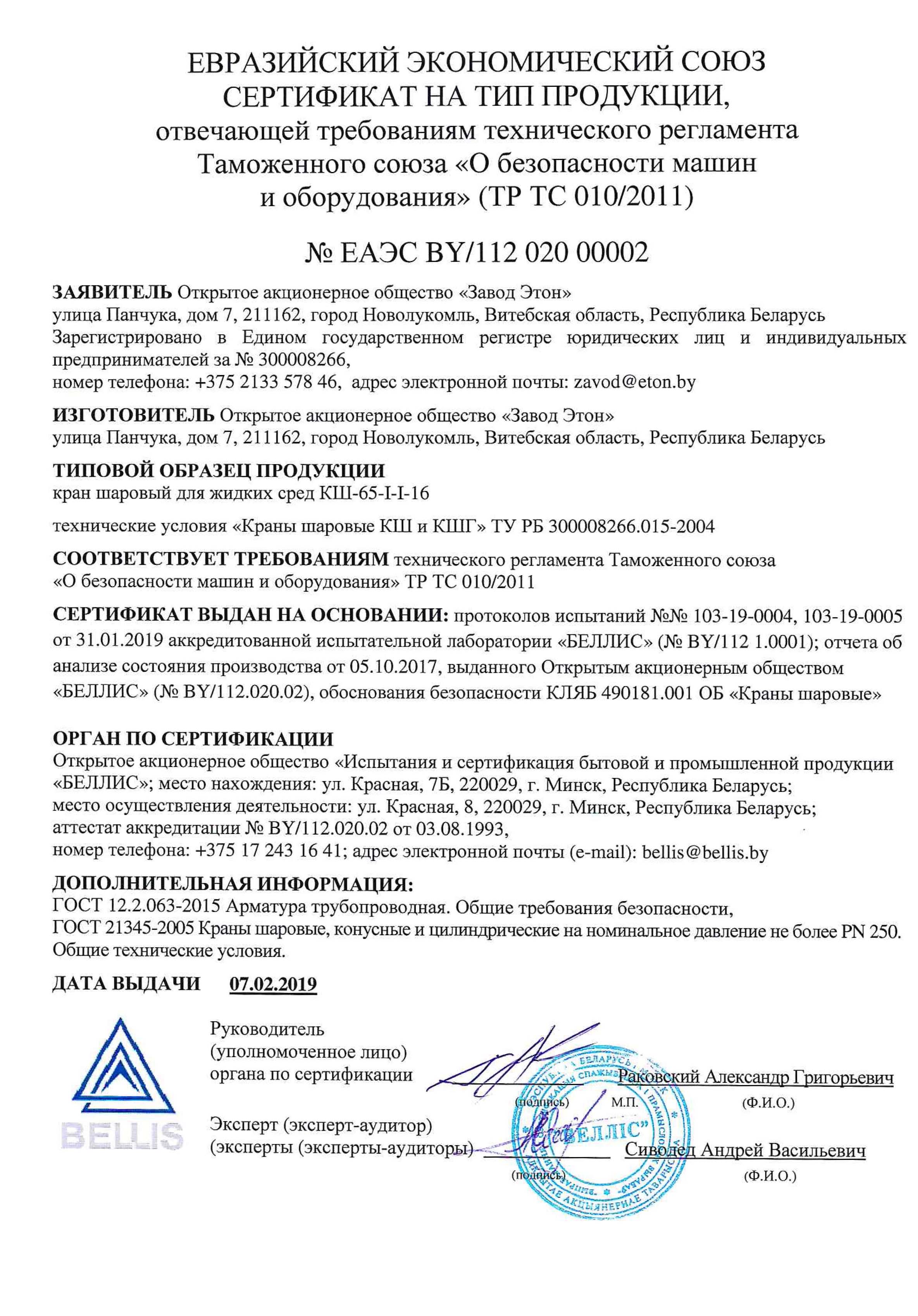

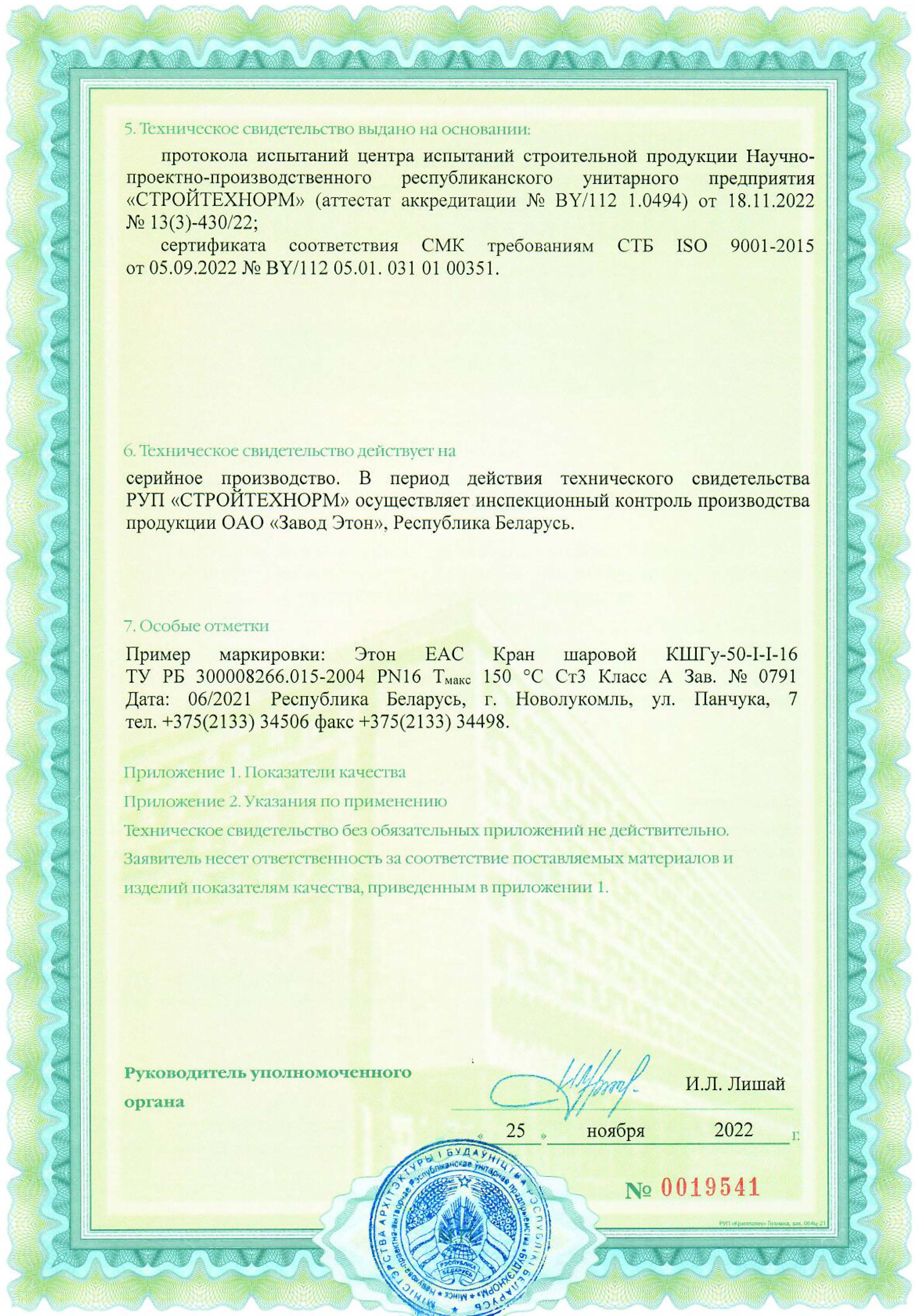

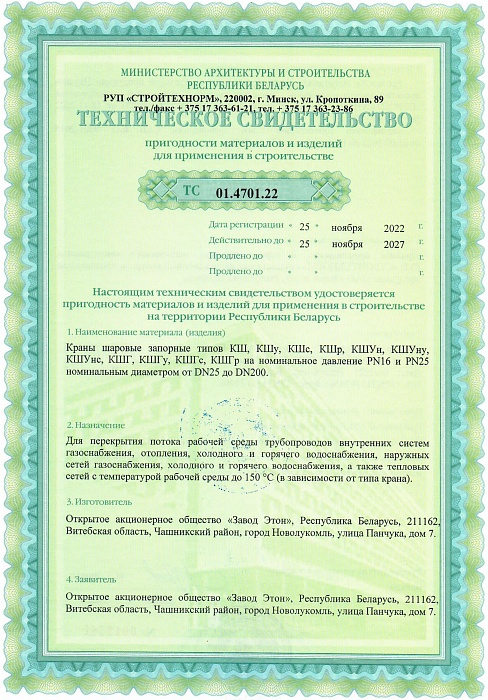

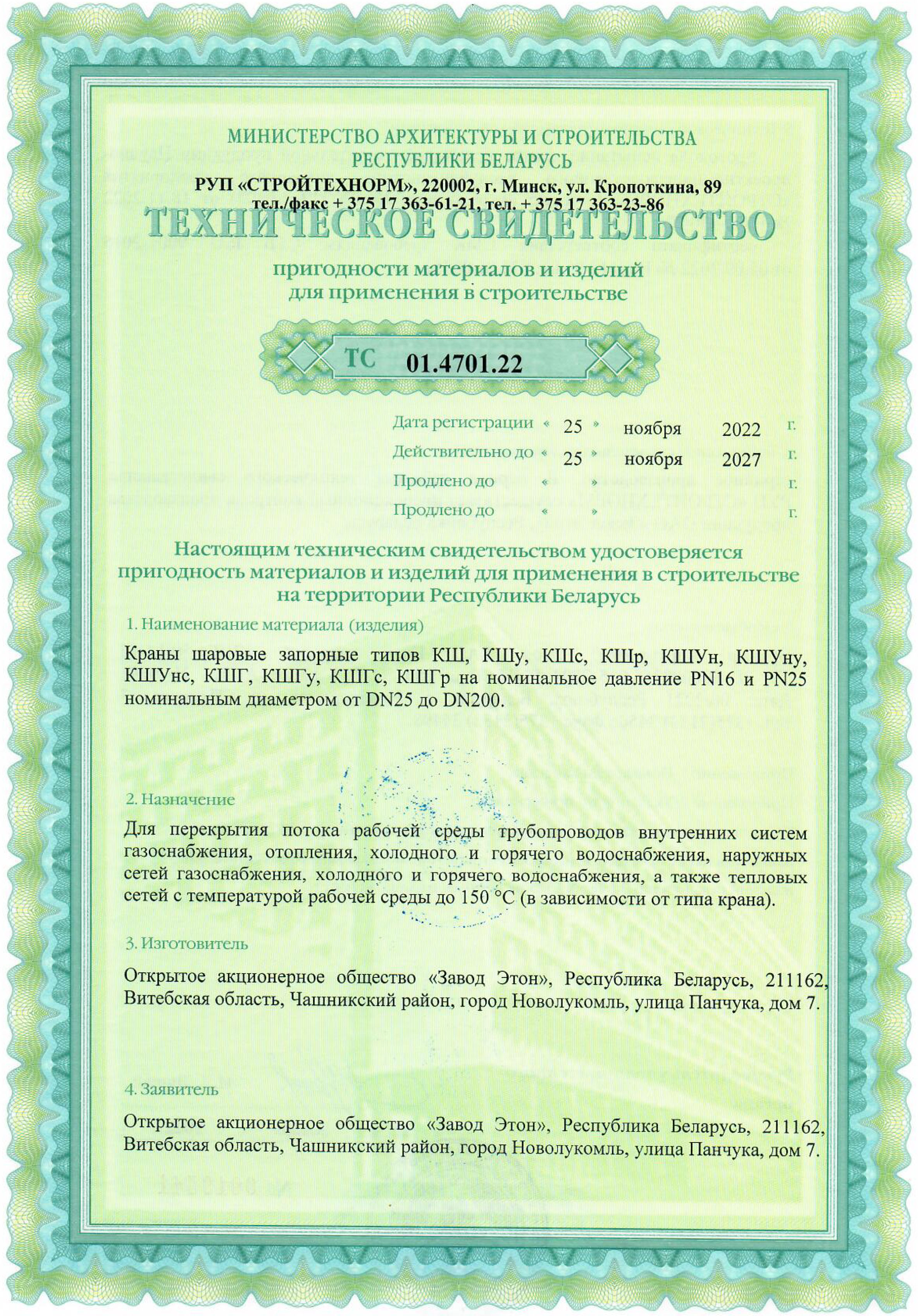

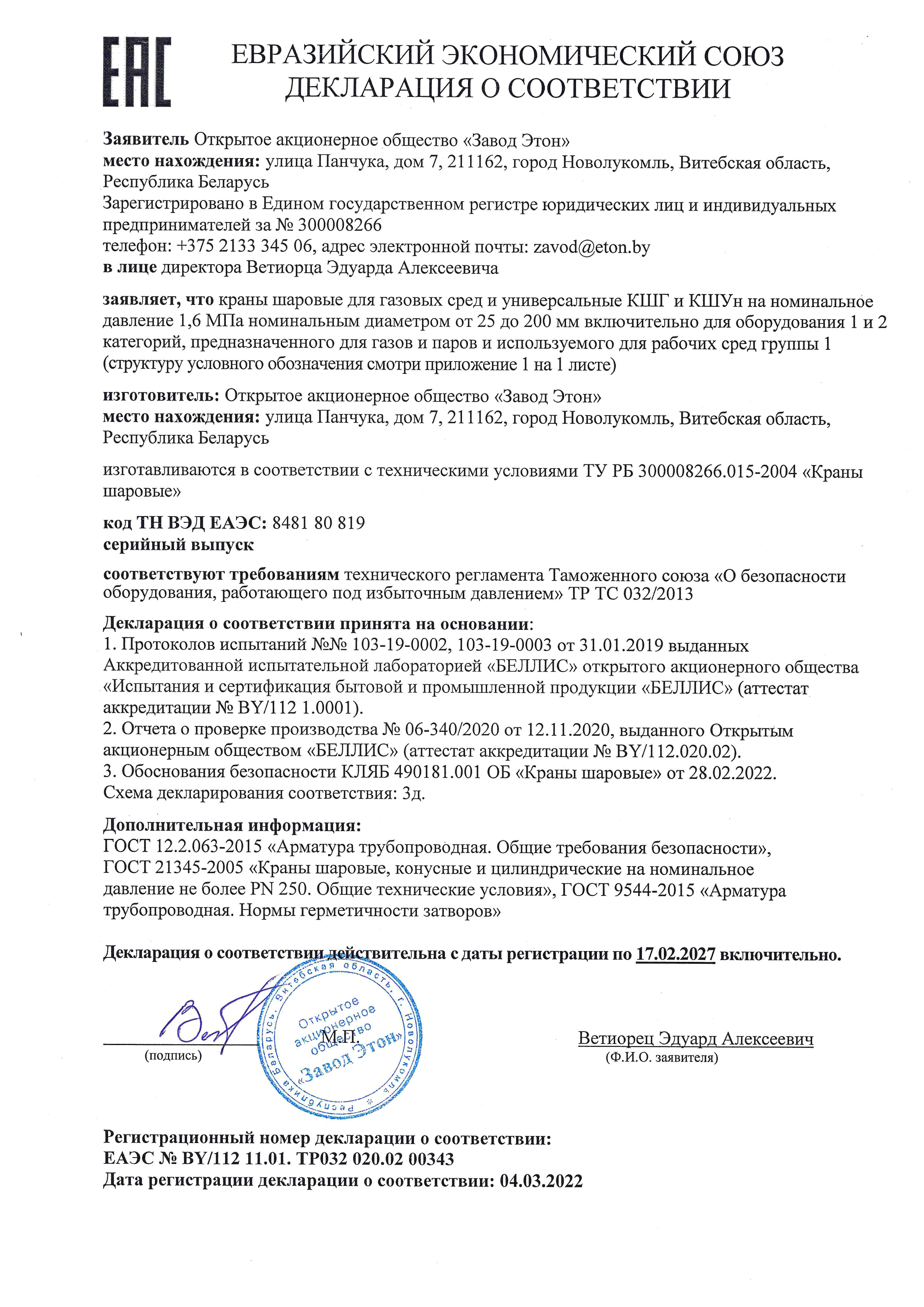

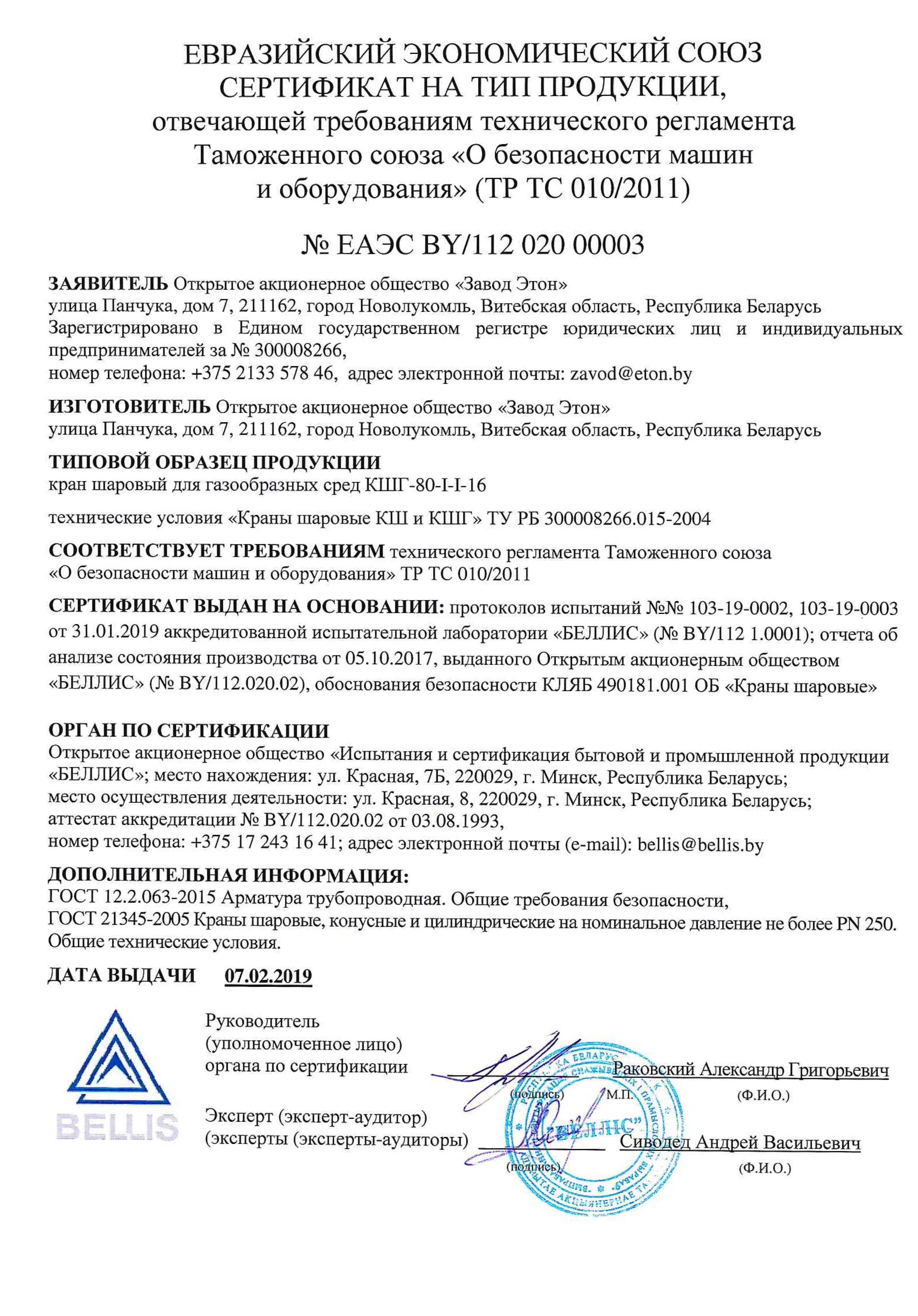

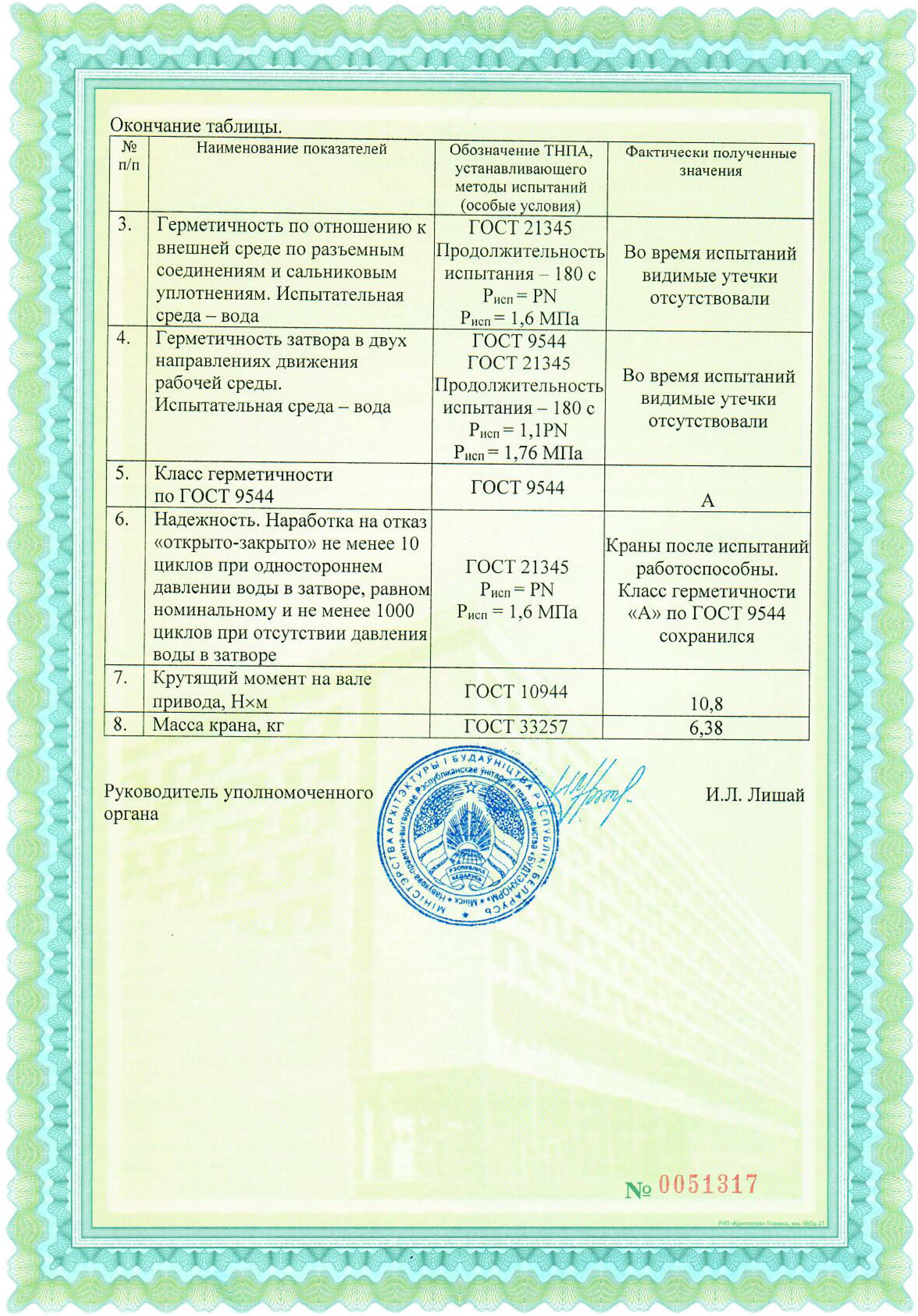

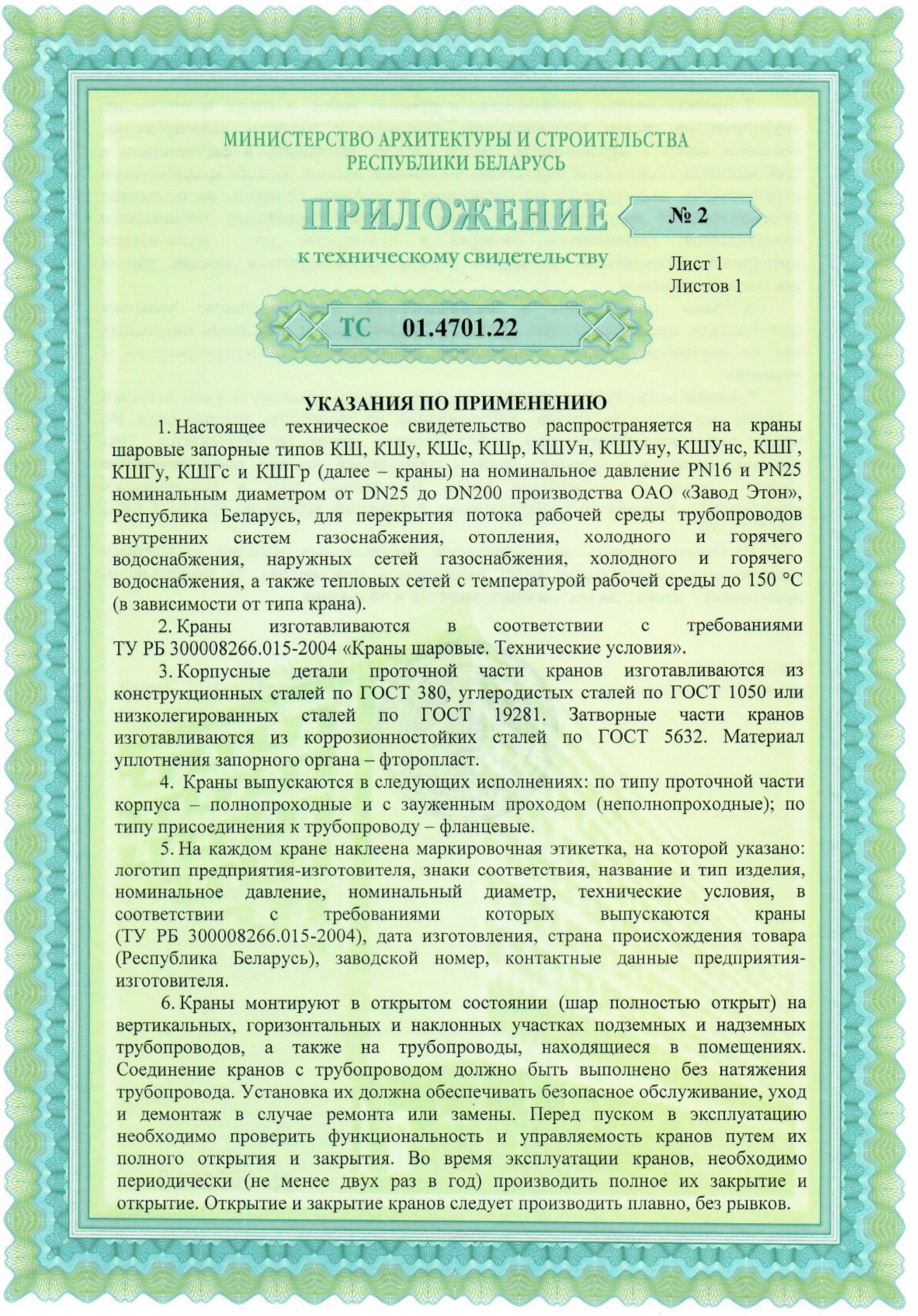

Сертификат
Назначение

Краны шаровые предназначены для перекрытия потоков различных сред, в качестве запорной арматуры на номинальное давление 1,6 МПа (16 кгс/см2) DN 25÷200.

Условия эксплуатации:

УХЛ1.1 по ГОСТ15150 с температурой окружающей среды от +40°С до -50ºС о относительной влажностью 80% при среднегодовой температуре +6ºС.

Конструкция:

Краны шаровые выпускаются двух типов по строительной длине: строительной длины первого ряда по ГОСТ 3326 (КШ,КШГ и КШУн (аналог 11с67п)) и уменьшенной строительной длины (укороченные КШуКШГу и КШУну (аналог 11с42п)).

Материалы основных деталей кранов:

  • корпус, рукоятка, патрубок, фланцы – сталь конструкционная;
  • шар – сталь нержавеющая;
  • седла уплотнительные – фторопласт;
  • шток – сталь углеродистая;
  • уплотнение штока – кольца из термостойкой резины.
Перекрываемая среда (см. табл.Расшифровка условного обозначения типа крана).

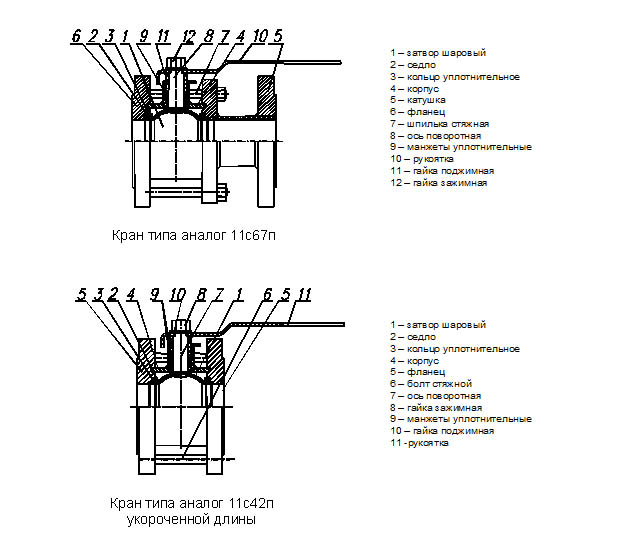

Общее устройство кранов:

Присоединительные и установочные размеры кранов шаровых КШ и КШГ
Условное обозначение Номинальный диаметр DN, мм Эффективный диаметр Dэ, мм PN, МПа Размеры, мм Масса, кг
D1 D2 D3 L
Полнопроходные
КШ-ХХ-I-I-16
КШГ-ХХ-I-I-16
КШУн-ХХ-I-I-16
(11с67п)
40 40 1,6 145 88 110 170 6,9
50 50 160 103 125 178 9,3
65 65 180 122 145 190 12,5
80 80 195 138 160 205 15,8
100 100 220 158 180 230 23,0
125 125 260 188 245 254 32,0
150 150 295 212 240 280 41,0
200 200 335 264 295 330 83,0
Неполнопроходные
КШ-ХХ/ХХ-I-I-16
КШГ-ХХ/ХХ-I-I-16
КШУн-ХХ/ХХ-I-I-16
(11с67п)
100 80 1,6 215 158 180 230 20,0
125 100 245 188 210 254 29,0
150 100 280 212 240 280 33,5
200 150 335 268 295 330 48,0
Полнопроходные
КШ-ХХ-I-I-25 и
КШГ-ХХ-I-I-25
(11с67п)
50 50 2,5 160 103 125 178 9,0
65 65 180 122 145 190 12,5
80 80 195 138 160 210 15,5

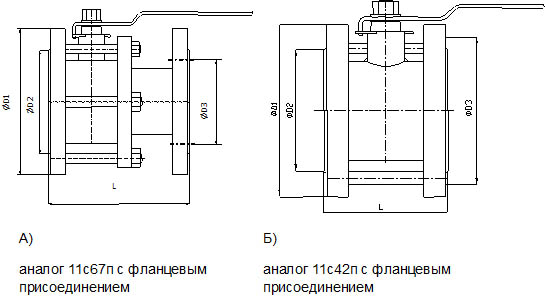

Габаритные и присоединительные размеры кранов шаровых КШ и КШГ

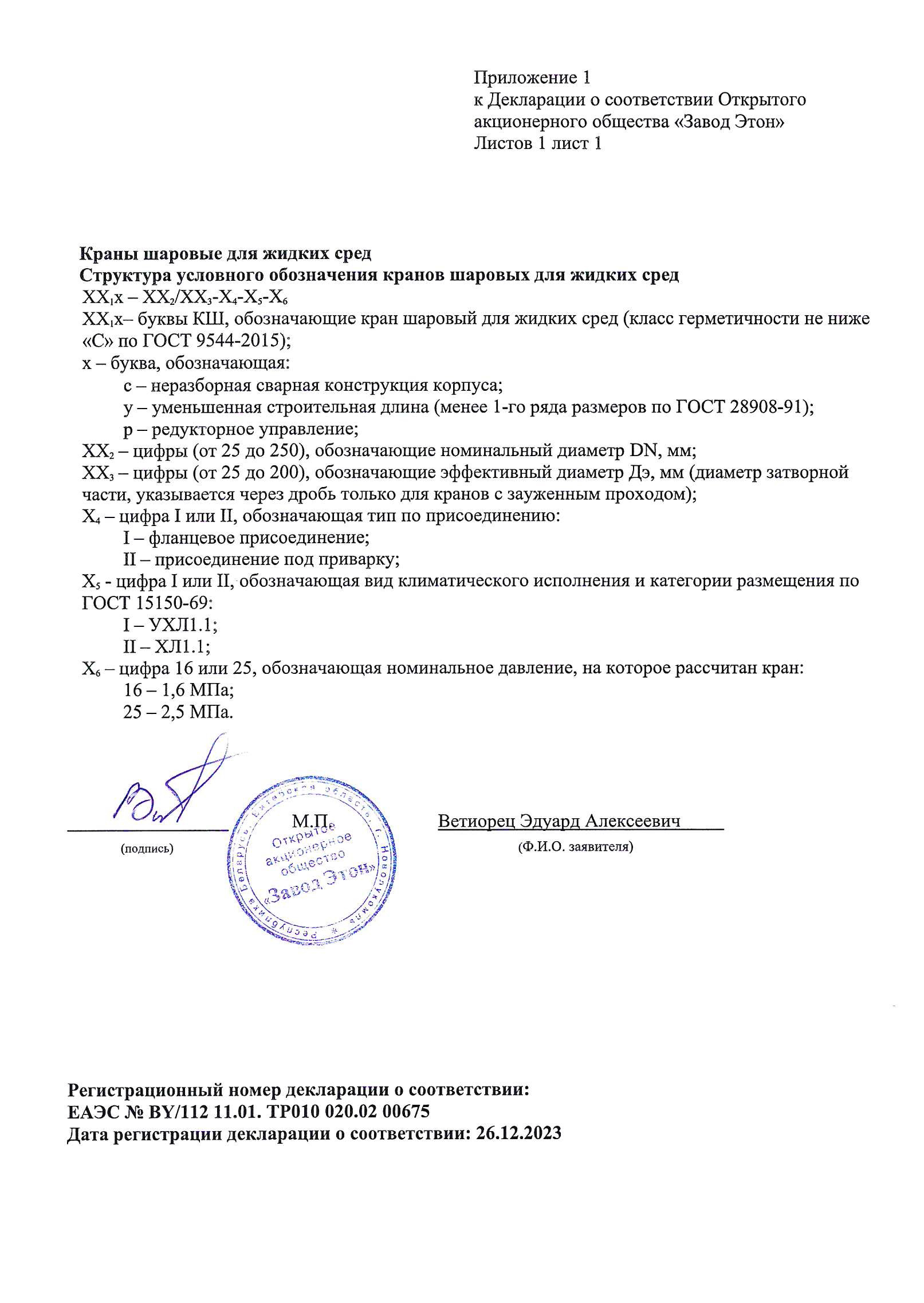

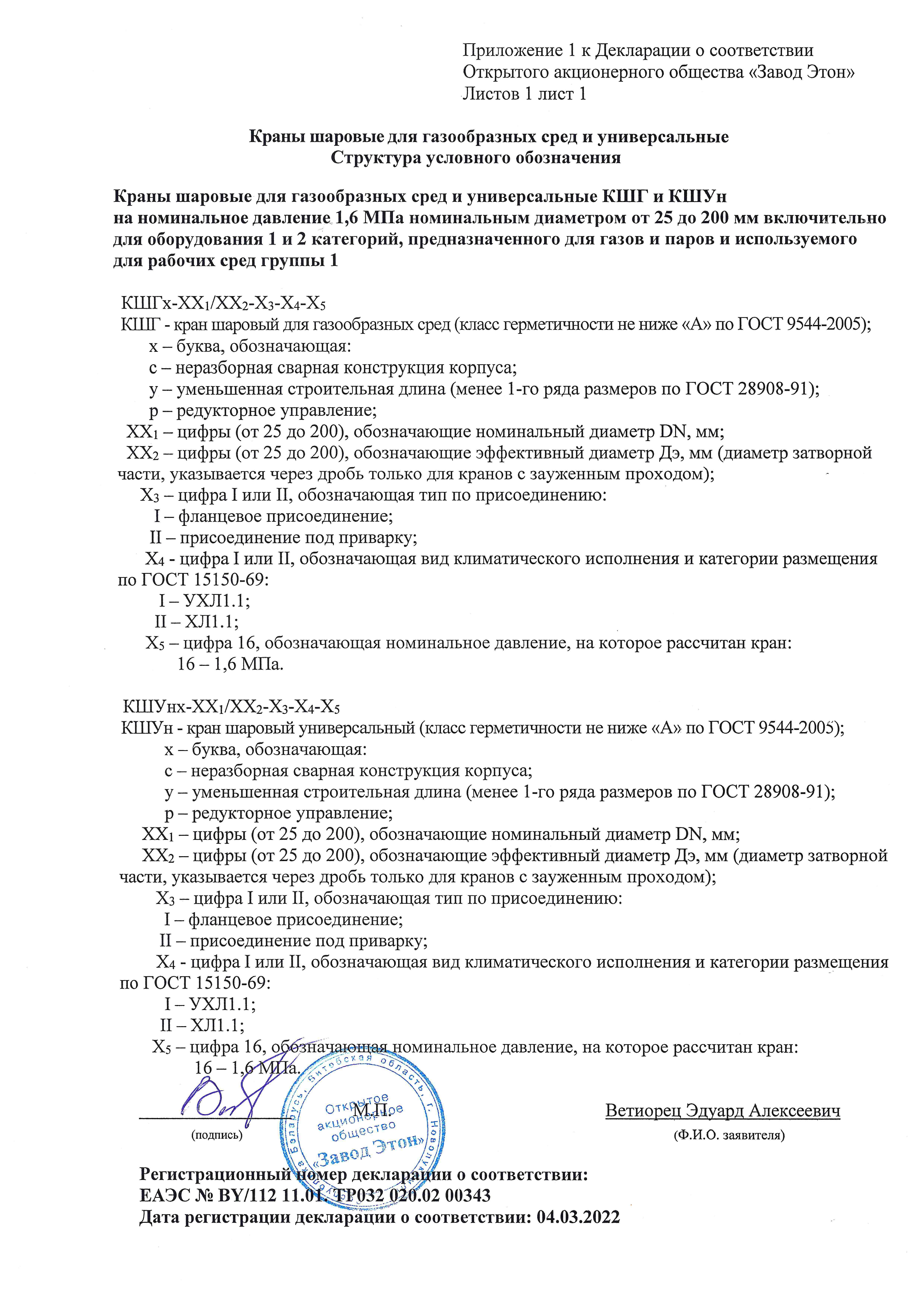

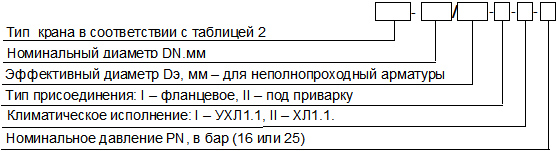

Структурная схема условного обозначения кранов:

Расшифровка условного обозначения типа крана
Обозначение типа
крана
Расшифровка
КШ Кран шаровый со строительной длиной первого ряда по ГОСТ 28908 для жидких сред аких как вода и других жидкостей неагрессивных к материалам проточной части с температурой до 150°С, с классом герметичности затвора «В» по ГОСТ 9544
КШГ Кран шаровый со строительной длиной первого ряда по ГОСТ 28908 для газовых сред таких природный газ по ГОСТ 5542 и нефтепродукты с температурой до 90°С с классом герметичности затвора «А» по ГОСТ 9544. Возможно применение для жидких сред неагрессивных к материалам проточной части с температурой до 150°С
КШУн Кран шаровый со строительной длиной первого ряда по ГОСТ 28908 для жидких сред неагрессивных к материалам проточной части с температурой до 150°С и газовых сред таких природных газ по ГОСТ 5542 и нефтепродукты с температурой до 90°С и классом герметичности затвора «А» по ГОСТ 9544
КШу Кран шаровый с уменьшенной строительной длиной для жидких сред таких как вода и других жидкостей неагрессивных к материалам проточной части с температурой до 150°С, с классом герметичности затвора «В» по ГОСТ 9544
КШГу Кран шаровый с уменьшенной строительной длиной для газовых сред таких природный газ по ГОСТ 5542 и нефтепродукты с температурой до 90°С с классом герметичности затвора «А» по ГОСТ 9544.Возможно применение для жидких сред неагрессивных к материалам проточной части с температурой до 150°С
КШГн у Кран шаровый с уменьшенной строительной длиной для жидких сред неагрессивных к материалам проточной части с температурой до 150°С и газовых сред таких природных газ по ГОСТ 5542 и нефтепродукты с температурой до 90°С и классом герметичности затвора «А» по ГОСТ 9544
