Назначение
Шкафы предназначены для электрического управления и коммутации однофазных асинхронных электродвигателей насосов или вентиляторов в системах автоматического управления отоплением, горячим водоснабжением (ГВС), приточной вентиляцией или других технологических процессах.
Шкафы предназначены для управления, как одинарными нагрузками, так и нагрузками дублирующими друг друга в своём контуре. Например, в сдвоенном насосе предусмотрены два электродвигателя, которые дублируют друг друга. Либо при использовании двух одинарных насосов, работающих в «параллель», электродвигатель одного насоса является дублирующей нагрузкой второго.
Функции, выполняемые шкафами:
|
Функции, выполняемые шкафами
|
Исполнение
|
|
ПЗАн-1К-1
|
ПЗАн-2К-1
|
ПЗАн-3К-1
|
|
Функция ручного управления нагрузкой
|
+
|
+
|
+
|
|
Функция автоматического управления нагрузкой (от внешнего управляющего устройства)
|
+
|
+
|
+
|
|
Функция переключения нагрузок канала контура
|
+
|
+
|
+
|
|
Функция переменной работы нагрузок **
|
+
|
+
|
+
|
|
Индикация наличия электросети
|
+
|
+
|
+
|
|
Индикация «Работа» нагрузки
|
+
|
+
|
+
|
|
Индикация «Работа» нагрузки
|
+
|
+
|
+
|
|
Индикация «Авария» в сети теплоносителя
|
+
|
+
|
+
|
|
Защита цепей питания контроллера
|
+
|
+
|
+
|
|
Защита цепей питания нагрузки
|
+
|
+
|
+
|
|
Защита насоса от сухого хода
|
+
|
+
|
+
|
|
Защита эл.двигателя по температуре ***
|
+
|
+
|
+
|
|
Защита эл.двигателя по перегрузке (токовое тепловое реле)
|
+
|
+
|
+
|
Примечание:
*Знак « + » — наличие параметра; знак « – » — отсутствие параметра.
**При использовании внешнего управляющего устройства РВ-реле времени.
***При наличии встроенного термореле в исполнении эл.двигателя насоса.
Технические характеристики шкафа ПЗАн-ХК-1
|
Технические характеристики шкафа
|
Исполнение
|
|
ПЗАн-1К-1
|
ПЗАн-2К-1
|
ПЗАн-3К-1
|
|
Количество подключаемых нагрузок, шт
|
2
|
4
|
6
|
|
Максимальная мощность, потребляемая нагрузкой (электродвигатель), кВт*
|
0,94
|
|
Напряжение питания шкафа ПЗАн и нагрузки В, 50 Гц
|
≈ 230
|
|
Номинальное напряжение изоляции, В.
|
≈ 430/750
|
|
Выдерживаемая прочность короткого замыкания, А.
|
10 I ном.
|
|
Система заземления объекта
|
ТN-C
|
|
Окружающая среда
|
А/В
|
Сигнал управления на входах управления
Параметры сигнала управления:
- сопротивление замыкания, Ом
- сопротивление изоляции, МОм
- максимально допустимое напряжение, В
- максимально допустимый ток контактов, А
|
Сухой (беспотенциальный) контакт
≤ 2
≥ 5
≈ 250
2
|
|
Масса, не более, кг:
|
20,5
|
21,5
|
22,5
|
|
Габаритные размеры не более, мм:
|
710х515х265
|
|
Присоединительные размеры, мм (АхБ)
|
434х520
|
|
Материал корпуса
|
Металл
|
|
Степень защиты корпуса
|
Iр54
|
Примечание: * в зависимости от исполнения шкафа.

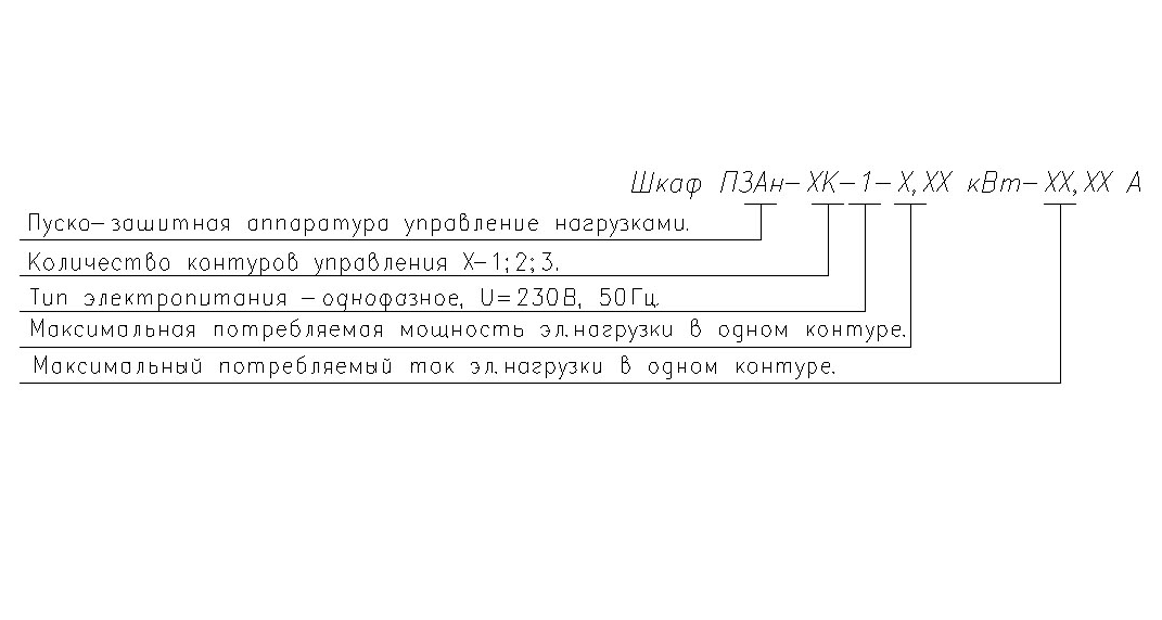

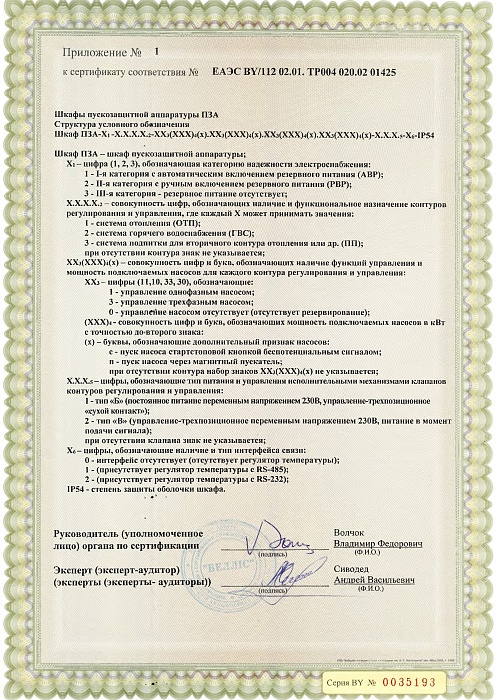

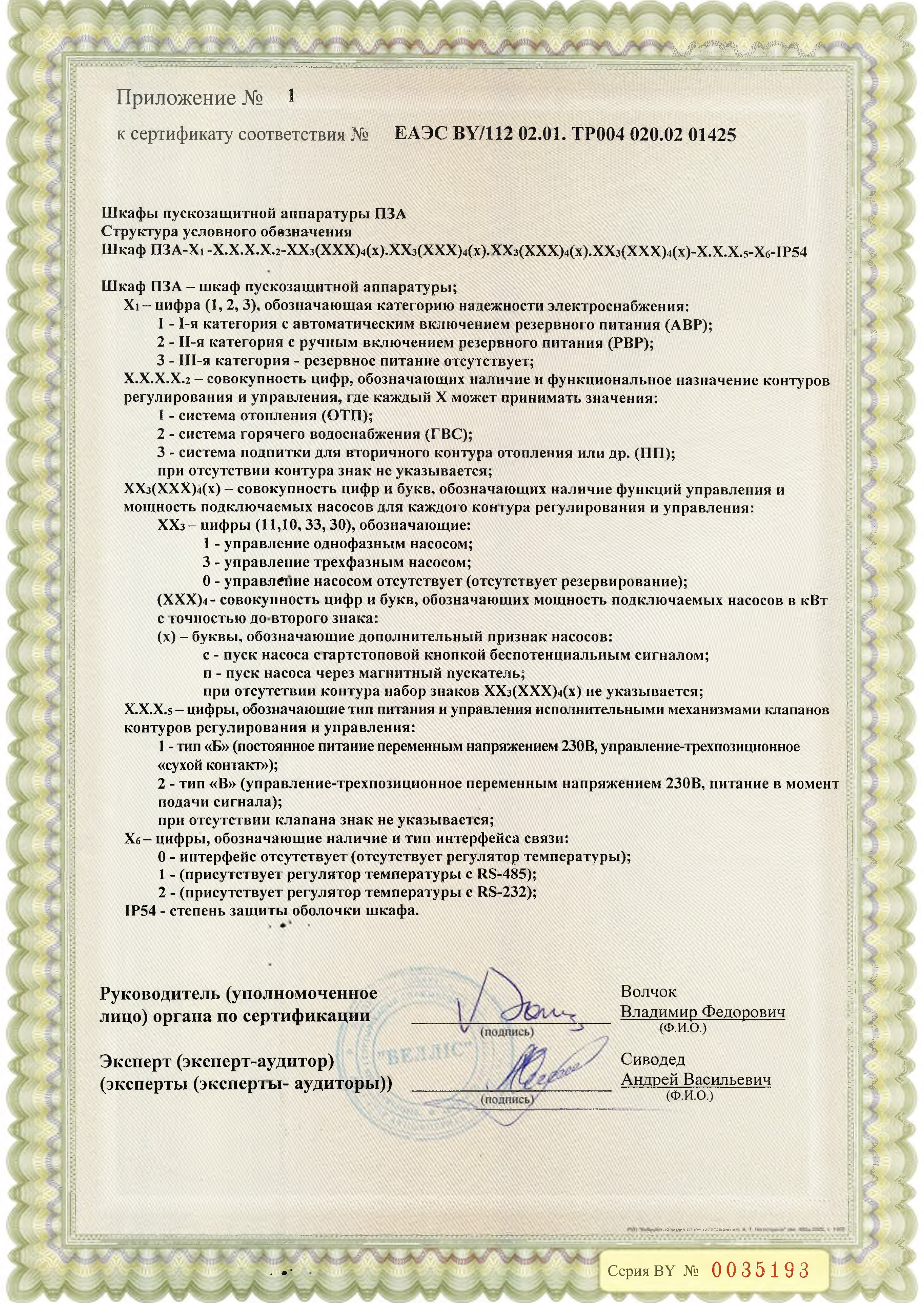

Обозначение при заказе:
Пример заказа шкафа ПЗАн:
Шкаф ПЗАн-3К-1-0,25; 0,45; 0,95 кВт-1,14;2,06;4,35 А где:
-0,25; 0,45; 0,95 кВт- максимальная потребляемая мощность 1-го, 2-го, 3-го контура;
- 1,14; 0,45; 0,95 А- максимальный потребляемый ток 1-го, 2-го, 3- го контура, соответственно.
При одинаковых значениях мощностей и токов в контурах указывается общее значение.
