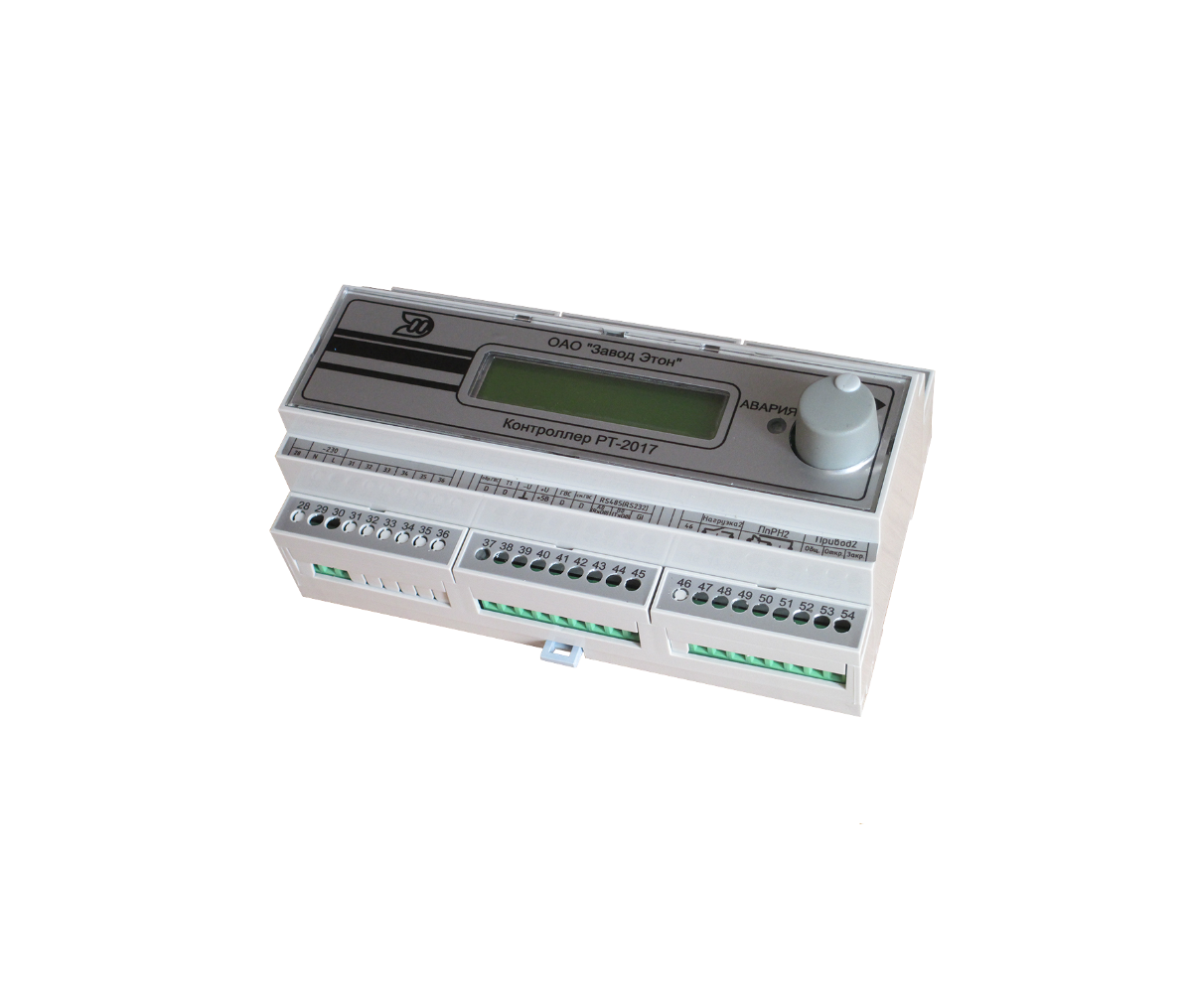

Регулятор температуры РТ-2017

Регулятор температуры РТ-2017

Гарантийный срок эксплуатации: 24 месяца
Заказать
Программы
Протокол обмена РТ-2017
Описание
Тех. характеристики

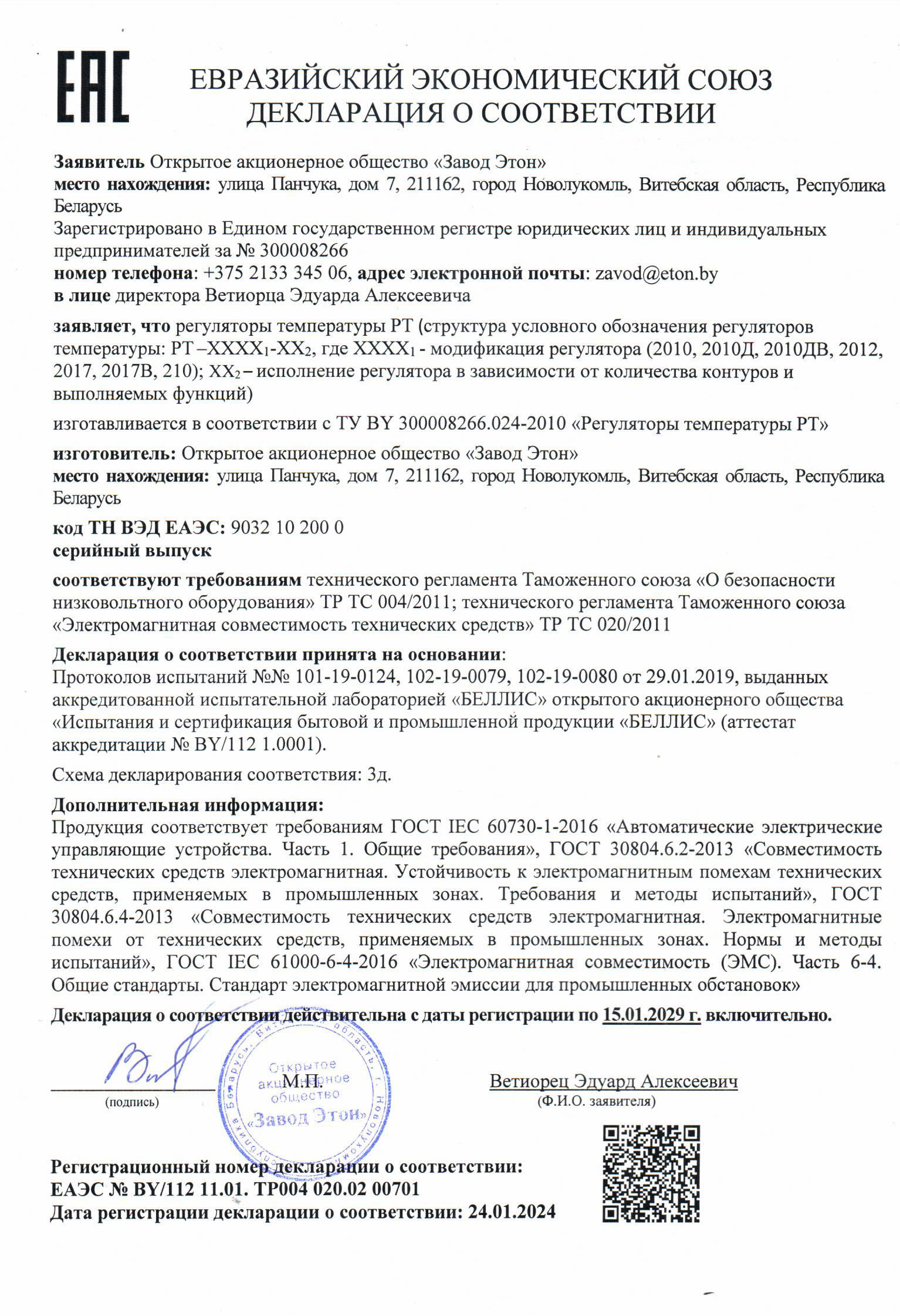

Сертификат

В состав регулятора входит контроллер и необходимый набор датчиков. Степень защиты контролера IP20.
Регулятор температуры в системе отопления, горячего водоснабжения, приточной тепловентиляции обеспечивает управление двумя клапанами или регулирующими гидроэлеваторами с двумя типами управления: трехпозиционный 230В или трехпозиционный безпотенциальный сигнал (сухой контакт), а так же работой двух насосов. Управление системами отопления, горячего водоснабжения осуществляется в различных комбинациях управления насосами в составе группы: основной + резервный . Контроллеры снабжены интерфейсами RS485 по умолчанию, RS232 по заказу. Регуляторы температуры комплектуются цифровыми датчиками температуры.


Основные исполнения регулятора температуры РТ-2017

 Обозначение
регулятора
 Кол-во
контуров   		Назначение
контуров 		Назначение и количество датчиков температуры
наружного
воздуха 		Смешанного
теплоносителя 		подогретой
воды 		теплоносителя
воздуха 		обратного
теплоносителя 		воздуха
в помещении 		теплоносителя
из подающей
ветви
теплоносителей
(Т1)
      №1 №2 ОТП ГВС ГВС ПВ ОТП ПВ ГВС ОТП ПВ
РТ-2017-00 1 ОТП 1 - 1 - - - 1 - - 2*
 - 1*
РТ-2017-01 1 ПВ 1 - - - - 1 - 1 - - 2* 1*
РТ-2017-02 1 ГВС - 1* - 1* 1 - - - 1* - - 1*
РТ-2017-03 2 ОТП+ГВС 1 1* 1 - 1 - 1 - - 2* - 1*
РТ-2017-04 2 ПВ+ГВС 1 1* - - 1 1 - 1 - - 2* 1*
Примечания: * – датчики поставляются по дополнительному заказу


Основные характеристики РТ-2017

Наименование параметра Значение
Количество контуров регулировки 2
Количество выходов управления Тип питания Б:

- 4 релейных выхода для управления основным и резервными насосами;
- 4 релейных выхода для трехпозиционного управления электропиводами двух регулирующих клапанов.

Тип питания В:

- 4 релейных выхода для управления основным и резервными насосами;
- 4 семисторных выхода для трехпозиционного управления электропиводами двух регулирующих клапанов

Типы законов регулирования  трехпозиционный, ПИД
Вид расписания Недельный график + годовое расписание праздничных дат
Количество температурных уставок 6 шт
Тип датчиков температуры цифровой на базе мискросхемы DS18, S20
Наличие интерфейса RS485 по умолчанию, RS232 по заказу
Тип управления электроприводами клапанов, регулирующих гидроэлеваторов "В" - трехпозиционный 230В, "Б" - трехпозиционный безпотенциальный  сигнал (сухой контакт)
Функции управления двумя насосами защита от сухого хода;
автоматический ввод резервного насоса;
попеременная работа насосов;
управление включения насоса по датчику температуры;
отключение насоса при обрыве крыльчатки
Тип выходов управления электроприводами, пускателями насосов релейный
Время хранения программы пользователя при отсутствии сетевого электричества до 3-х лет
Электропитание 230В, 50Гц
Степень защиты IP20
Масса не более не более 2,3 кг
