Регулятор температуры РТ-2010

Описание
Тех. характеристики
Установка и настройка

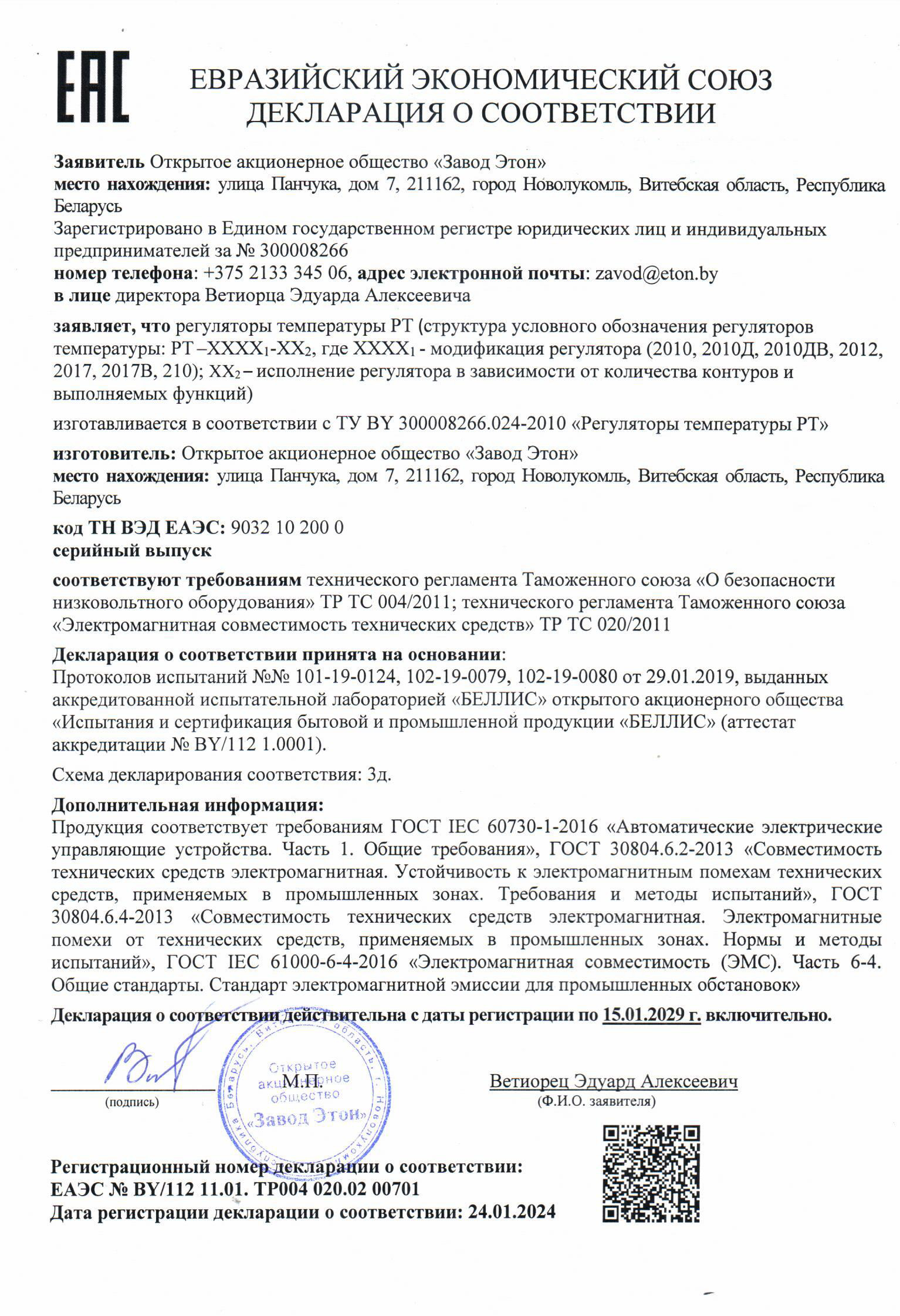

Сертификат
Назначение

Регуляторы температуры РТ-2010 применяются для управления гидроэлеваторами регулирующими, регулирующими клапанами и  т.п. в системах оптимизации расходования тепловой энергии при отоплении, горячем водоснабжении и других технологических процессах.

Датчики температуры предназначены для непрерывного измерения температуры различных рабочих сред (вода, воздух и т.п.)

Устройство и принцип работы регуляторов температуры РТ-2010

В состав регулятора температуры РТ-2010 входит контроллер и комплект датчиков температуры в зависимости от исполнения.

Контроллер имеет два независимых, универсальных контура регулирования. В зависимости от исполнения каждый контур настраивается на соответствующий режим работы.

В контроллерах производится архивирование контролируемых температур и установлен порт RS232 или RS485 для скачивания архивных данных. Также предоставлена возможность потребителю включать контроллер в существующую систему диспетчеризации процесса регулирования посредством протокола Wake.

В стоимость регулятора температуры входит стоимость программного обеспечения (ПО) «Кливер Менеджер РТ». ПО предназначено для диспетчерского управления и телеметрии тепловыми процессами на объектах.

ПО Кливер Менеджер РТ позволяет:
  • осуществлять контроль технологических процессов с индикацией текущих значений измеренных величин;
  • считывать архивные данные с РТ;
  • конфигурировать параметры РТ.

Удаленная диспетчеризация осуществляется с помощью технологий GSM или Ethernet связи.
Прием и передача данных по GSM технологии осуществляется с помощью CSD-соединения.

Внимание! Установка порта RS485 осуществляется только по заказу потребителя. По умолчанию устанавливается RS-232.

Основные исполнения регулятора температуры РТ-2010.





Наименование





Кол-во

контуров





Назначение

контуров

Назначение и количество датчиков температуры

Наружного

воздуха

Смешанного

теплоносителя

Подогретой

воды

Обратного

теплоносителя

Воздуха в

помещении

                        №1 №2 ОТП ГВС ГВС ОТП ГВС ОТП
 РТ-2010-00 2 ОТП+ОТП 1       - 2 -     - 2 - 4*
 РТ-2010-01 ОТП           - 2*
 РТ-2010-02 ГВС+ГВС           - 2*
 РТ-2010-03 ГВС           - 1*
 РТ-2010-04 ОТП+ГВС           - 1*  2*

        * - датчики  поставляются по дополнительному заказу.

Регулятор температуры также управляет: работой насоса в системе регулирования отопления по заданной температуре и работой насоса для ГВС по температуре и  времени (ночное снижение температуры ГВС). Два контура регулирования и два насоса могут работать одновременно по алгоритмам заданным для каждого контура.

Основные характеристики РТ-2010

Наименование параметра Значение
Количество контуров регулировки 2 независимых, универсальных

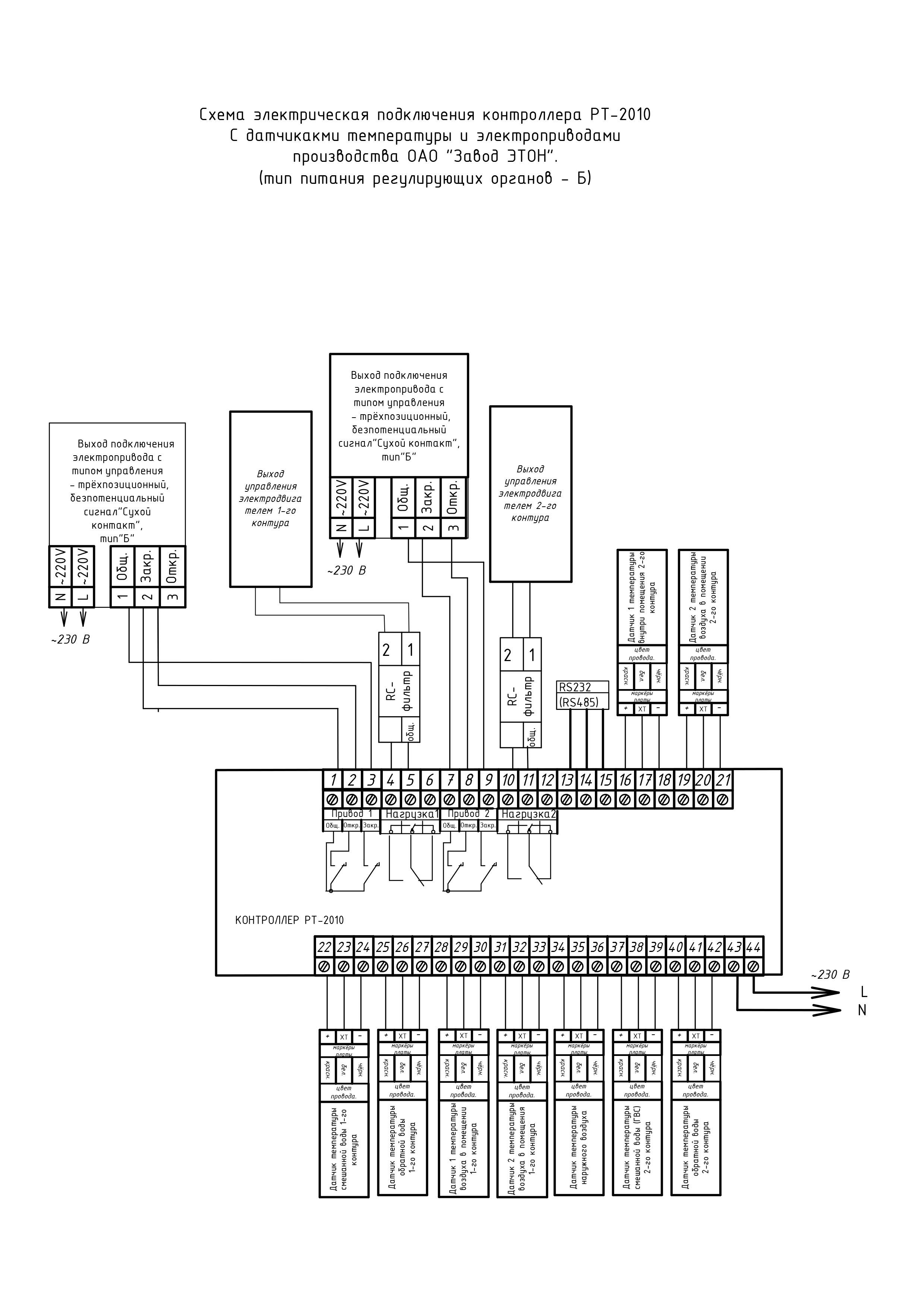

Количество выходов управления Тип питания Б:

- 4 релейных выхода для управления основным и резервными насосами;
- 4 релейных выхода для трехпозиционного управления электропиводами двух регулирующих клапанов.

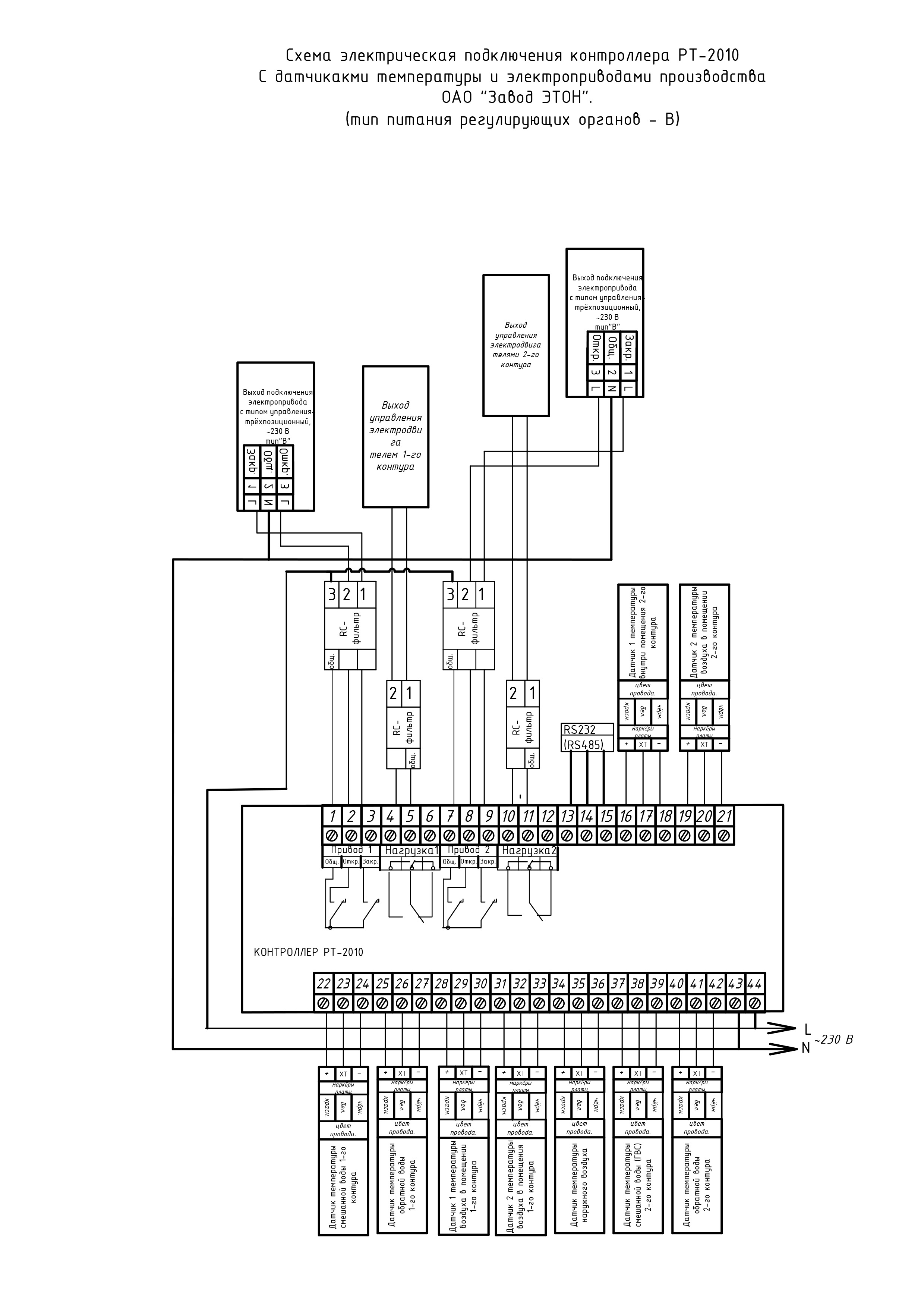

Тип питания В:

- 4 релейных выхода для управления основным и резервными насосами;
- 4 семисторных выхода для трехпозиционного управления электропиводами двух регулирующих клапанов

Типы законов регулирования  трехпозиционный, ПИД
Вид расписания Недельный график + годовое расписание праздничных дат
Количество температурных уставок 6 шт
Тип датчиков температуры цифровой на базе мискросхемы DS18, S20
Наличие интерфейса RS232 по умолчанию, RS485 по заказу
Тип управления электроприводами клапанов "В" - трехпозиционный 230В,
"Б" - трехпозиционный безпотенциальный  сигнал (сухой контакт)
Функции управления насосом управление включения насоса по датчику температуры
Тип выходов управления электроприводами,
пускателями насосов
релейный
Время хранения программы пользователя
при отсутствии сетевого электричества
до 3-х лет
Электропитание 230В, 50Гц
Степень защиты IP54
Масса не более не более 2,3 кг

При монтаже регулятора руководствоваться "Межотраслевыми правилами по охране труда при работе в электроустановках". Все работы связанные с техническим  обслуживанием  регулятора производить при отключенном контроллере от питающей сети.

Режим контура и выполняемые функции регулятором РТ-2010
Режим контура Функциональное назначение
 ГВС Регулирование температуры ГВС без контроля температуры обратной воды.
В этом случае в процессе регулирования контроллером используется только датчик температуры ГВС, а сам процесс регулирования заключается в поддержании температуры ГВС согласно заданным температурным уставкам недельного графика.
 ГВС по гр. Регулирование температуры ГВС с ограничением температуры обратной воды по графику обратной воды (ГО).
В этом варианте в процессе регулирования используются дополнительно датчики температуры наружного воздуха и температуры обратного теплоносителя.
Внимание! Если температура обратной воды не превышает текущее заданное предельное значение в ГО, осуществляется регулирование температуры ГВС ТГВС. В случае невыполнения данного условия регулятор переходит к регулированию по температуре обратной воды, предварительно произведя сброс ПИД-закона регулирования.
ГВС по зн.  Регулирование температуры ГВС с ограничением температуры обратной воды по одному значению (по точке).
В данном варианте регулирования используются только датчики температуры ГВС и обратного теплоносителя. Процесс регулирования аналогичен режиму «ГВС по гр.»  с тем отличием, что вместо ГО ограничением служит одно значение температуры обратного теплоносителя, которое задается пользователем в контроллере в меню настроек “Дополнительные параметры”.

 ОТП Регулирование температуры смешанного теплоносителя без ограничения температуры обратной воды.
В этом варианте регулирования контроллером используются датчики температуры смешанного теплоносителя и температуры наружного воздуха.

ОТП по гр.

Регулирование температуры смешанной воды с ограничением температуры обратной воды по графику обратной воды.
В данном варианте в процессе регулирования используются дополнительно датчики температуры обратного теплоносителя.
Внимание!!! Если температура обратной воды не превышает текущее заданное предельное значение в графике температуры обратной воды, осуществляется регулирование смешанной воды Tсм.. Если температура обратной воды превысит текущее заданное предельное значение в графике обратной воды (ГО), регулятор перейдет к регулированию по температуре обратной воды по выбранному закону регулирования.
ОТП по ГО  Регулирование температуры обратной воды по графику обратной воды.
В этом варианте регулирования используются только датчики температуры наружного воздуха и обратного теплоносителя.
Процесс регулирования заключается в поддержании только температуры обратной воды по значениям заданным в ГО.

Алгоритм работы регулятора температуры РТ-2010
Каждый из контуров регулятора РТ-2010 может быть независимо настроен на выполнение одной из следующих функций регулирования:

  • регулирование температуры теплоносителя в системе отопления с коррекцией или без коррекции по температуре воздуха внутри помещения;
  • регулирование температуры горячей воды в системе ГВС.

Для использования дополнительных релейных выходов управления насосами при настройке регуляторов РТ-2010 выбирается одно из следующих условий работы реле:

  1. «Выкл.» – реле в данном контуре всё время выключено (не используется).
  2. «По недельному графику» – управление дополнительным реле производится по времени, параллельно действию определённых уставок в недельном графике.
  3. «Тнаружн.» – выбирается пороговая температура наружного воздуха, при  превышении которой  происходит включение реле в данном контуре. (Режим обычно используется для включения корректирующего насоса  в системе отопления).
  4. «Тобратн.» – выбирается значение температуры  обратного теплоносителя, при превышении которой происходит включение реле.
  5. «ΔТобр.» – задается значение рассогласования между программируемым значением в графике обратной воды (ГО) максимально-допустимой температуры теплоносителя в обратном трубопроводе и её фактическим значением. При превышении этого значения происходит включение реле насоса.
  6. «Вкл.» – реле в данном контуре всё время включено.
