Назначение
Регуляторы температуры РТ-2010Д применяются для управления гидроэлеваторами регулирующими, регулирующими клапанами и т.п. в системах оптимизации расходования тепловой энергии при отоплении, горячем водоснабжении и других технологических процессах.
Датчики температуры предназначены для непрерывного измерения температуры различных рабочих сред (вода, воздух и т.п.)
Устройство и принцип работы регуляторов температуры РТ-2010

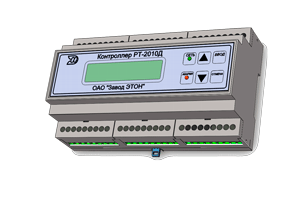

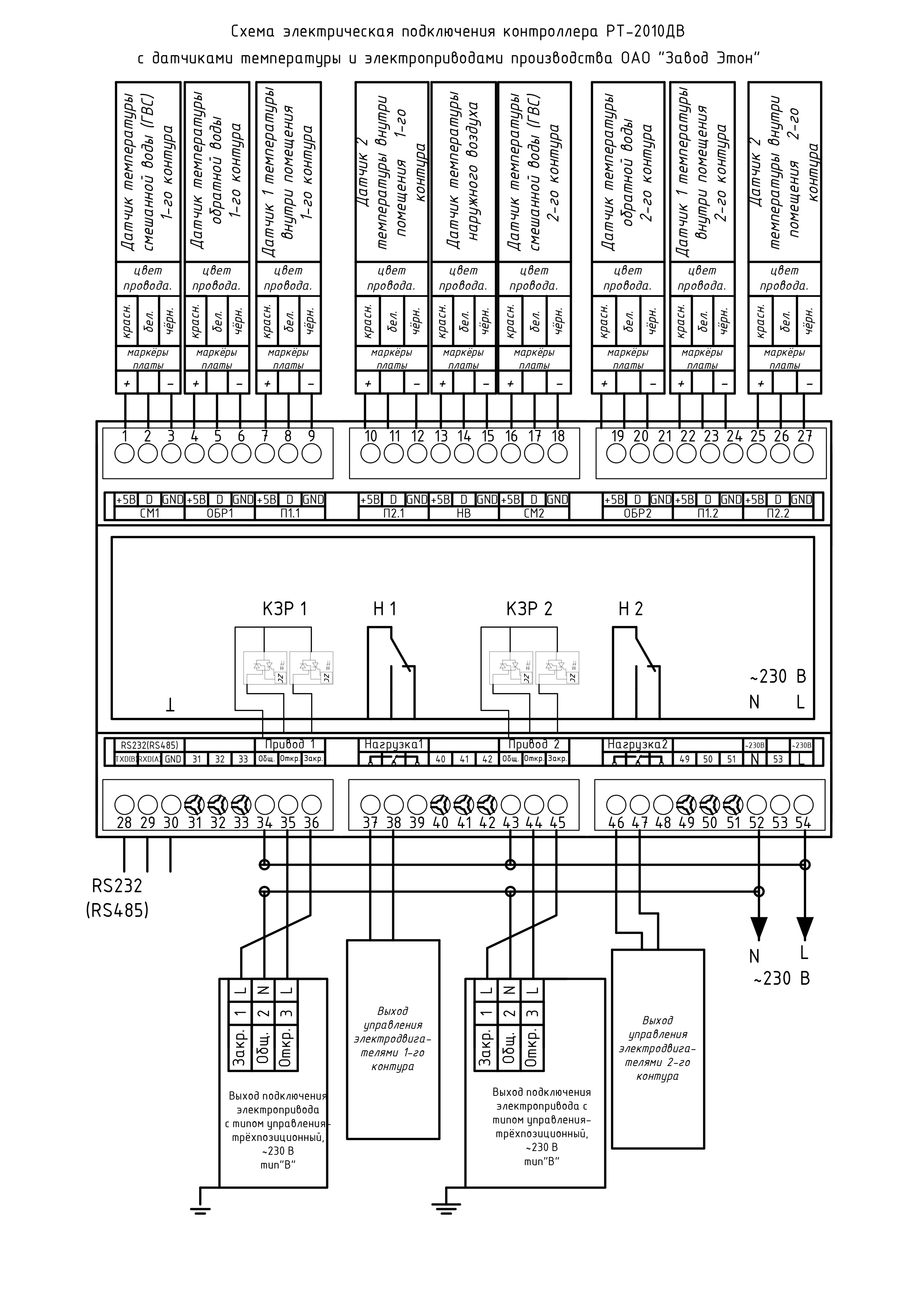

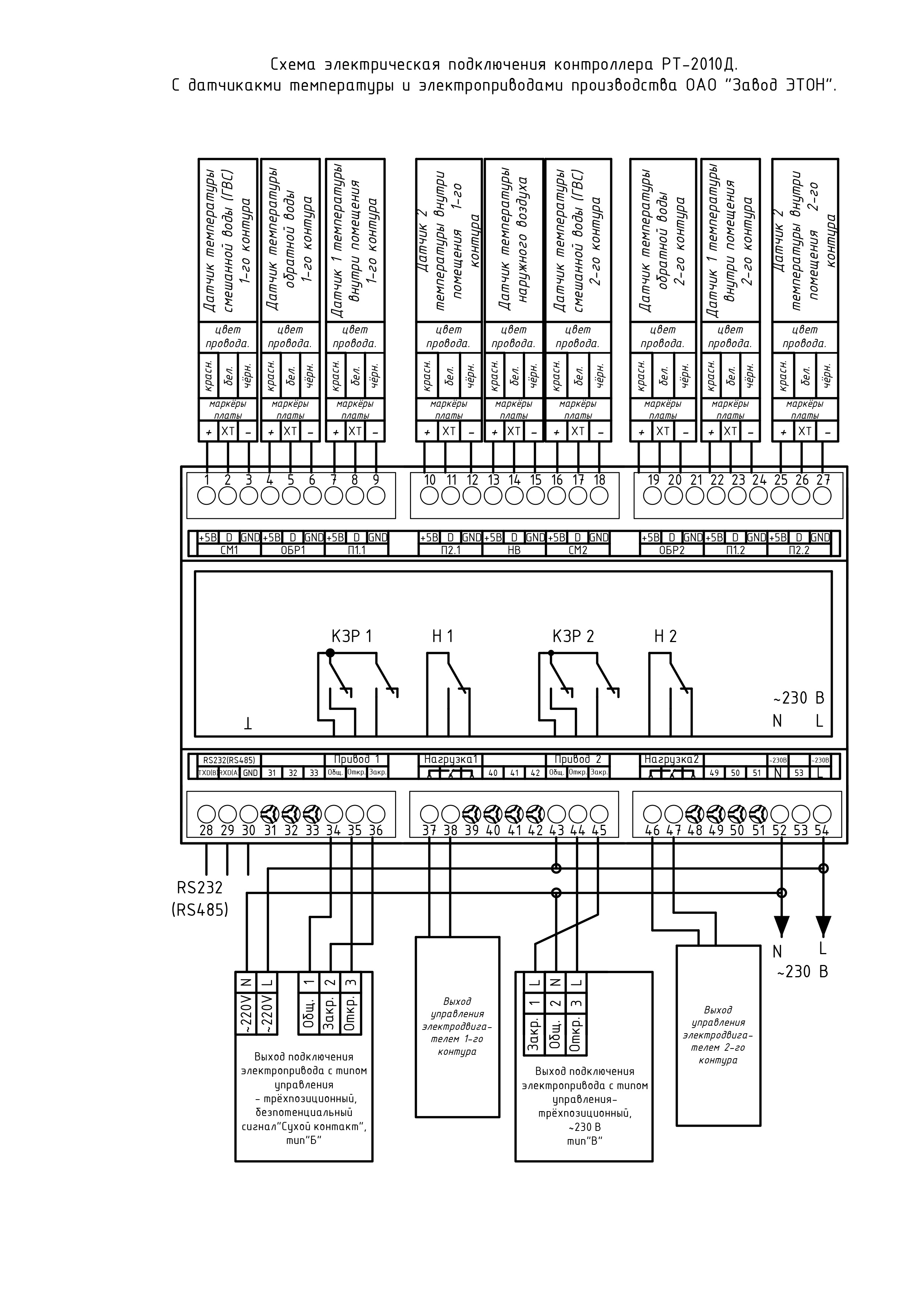

В состав регулятора температуры РТ-2010 входит контроллер и комплект датчиков температуры в зависимости от исполнения.
Контроллер имеет два независимых, универсальных контура регулирования. В зависимости от исполнения каждый контур настраивается на соответствующий режим работы.
В контроллерах производится архивирование контролируемых температур и установлен порт RS232 или RS485 для скачивания архивных данных. Также предоставлена возможность потребителю включать контроллер в существующую систему диспетчеризации процесса регулирования посредством протокола Wake.
В стоимость регулятора температуры входит стоимость программного обеспечения (ПО) «Кливер Менеджер РТ». ПО предназначено для диспетчерского управления и телеметрии тепловыми процессами на объектах.
ПО Кливер Менеджер РТ позволяет:
- осуществлять контроль технологических процессов с индикацией текущих значений измеренных величин;
- считывать архивные данные с РТ;
- конфигурировать параметры РТ.
Удаленная диспетчеризация осуществляется с помощью технологий GSM или Ethernet связи.
Прием и передача данных по GSM технологии осуществляется с помощью CSD-соединения.
Внимание! Установка порта RS485 осуществляется только по заказу потребителя. По умолчанию устанавливается RS-232.
Регулятор РТ-2010Д отличается только климатическим исполнением РТ-2010-IP54; РТ-2010Д-IP20.
Программное обеспечение РТ-2010Д идентично программному обеспечению РТ-2010, поэтому можно пользоваться описанием ПО РТ-2010 в полном объеме.
Основные исполнения регулятора температуры РТ-2010Д
|
Наименование
|
Кол-во
контуров
|
Назначение
контуров
|
Назначение и количество датчиков температуры
|
|
Наружного
воздуха
|
Смешанного
теплоносителя
|
Подогретой
воды
|
Обратного
теплоносителя
|
Воздуха в
помещении
|
|
|
|
|
№1
|
№2
|
ОТП
|
ГВС
|
ГВС
|
ОТП
|
ГВС
|
ОТП
|
|
РТ-2010Д-00
|
2
|
ОТП+ОТП
|
1
|
-
|
2
|
-
|
-
|
2
|
-
|
4*
|
|
РТ-2010Д-01
|
1
|
ОТП
|
1
|
-
|
1
|
-
|
-
|
1
|
-
|
2*
|
|
РТ-2010Д-02
|
2
|
ГВС+ГВС
|
-
|
-
|
-
|
-
|
2
|
-
|
2*
|
-
|
|
РТ-2010Д-03
|
1
|
ГВС
|
-
|
-
|
-
|
-
|
1
|
-
|
1*
|
-
|
|
РТ-2010Д-04
|
2
|
ОТП+ГВС
|
1
|
-
|
1
|
-
|
1
|
1
|
1*
|
2*
|
Примечания: * – датчики поставляются по дополнительному заказу
Регулятор температуры также управляет: работой насоса в системе регулирования отопления по заданной температуре и работой насоса для ГВС по температуре и времени (ночное снижение температуры ГВС). Два контура регулирования и два насоса могут работать одновременно по алгоритмам заданным для каждого контура.
Основные характеристики РТ-2010Д
|
Наименование параметра
|
Значение
|
|
Количество контуров регулировки
|
2 независимых, универсальных
|
|
Количество выходов управления
|
Тип питания Б:
- 4 релейных выхода для управления основным и резервными насосами;
- 4 релейных выхода для трехпозиционного управления электропиводами двух регулирующих клапанов.
Тип питания В:
- 4 релейных выхода для управления основным и резервными насосами;
- 4 семисторных выхода для трехпозиционного управления электропиводами двух регулирующих клапанов
|
|
Типы законов регулирования
|
трехпозиционный, ПИД
|
|
Вид расписания
|
Недельный график + годовое расписание праздничных дат
|
|
Количество температурных уставок
|
6 шт
|
|
Тип датчиков температуры
|
цифровой на базе мискросхемы DS18, S20
|
|
Наличие интерфейса
|
RS232 по умолчанию, RS485 по заказу
|
|
Тип управления электроприводами клапанов
|
"В" - трехпозиционный 230В,
"Б" - трехпозиционный безпотенциальный сигнал (сухой контакт)
|
|
Функции управления насосом
|
управление включения насоса по датчику температуры
|
Тип выходов управления электроприводами,
пускателями насосов
|
релейный
|
Время хранения программы пользователя
при отсутствии сетевого электричества
|
до 3-х лет
|
|
Электропитание
|
230В, 50Гц
|
|
Степень защиты
|
IP54
|
|
Масса не более
|
не более 2,3 кг
|
При монтаже регулятора руководствоваться "Межотраслевыми правилами по охране труда при работе в электроустановках". Все работы связанные с техническим обслуживанием регулятора производить при отключенном контроллере от питающей сети.
Режим контура и выполняемые функции регулятором РТ-2010Д
|
Режим контура
|
Функциональное назначение
|
|
ГВС
|
Регулирование температуры ГВС без контроля температуры обратной воды.
В этом случае в процессе регулирования контроллером используется только датчик температуры ГВС, а сам процесс регулирования заключается в поддержании температуры ГВС согласно заданным температурным уставкам недельного графика.
|
|
ГВС по гр.
|
Регулирование температуры ГВС с ограничением температуры обратной воды по графику обратной воды (ГО).
В этом варианте в процессе регулирования используются дополнительно датчики температуры наружного воздуха и температуры обратного теплоносителя.
Внимание! Если температура обратной воды не превышает текущее заданное предельное значение в ГО, осуществляется регулирование температуры ГВС ТГВС. В случае невыполнения данного условия регулятор переходит к регулированию по температуре обратной воды, предварительно произведя сброс ПИД-закона регулирования.
|
|
ГВС по зн.
|
Регулирование температуры ГВС с ограничением температуры обратной воды по одному значению (по точке).
В данном варианте регулирования используются только датчики температуры ГВС и обратного теплоносителя. Процесс регулирования аналогичен режиму «ГВС по гр.» с тем отличием, что вместо ГО ограничением служит одно значение температуры обратного теплоносителя, которое задается пользователем в контроллере в меню настроек “Дополнительные параметры”.
|
|
ОТП
|
Регулирование температуры смешанного теплоносителя без ограничения температуры обратной воды.
В этом варианте регулирования контроллером используются датчики температуры смешанного теплоносителя и температуры наружного воздуха.
|
|
ОТП по гр.
|
Регулирование температуры смешанной воды с ограничением температуры обратной воды по графику обратной воды.
В данном варианте в процессе регулирования используются дополнительно датчики температуры обратного теплоносителя.
Внимание!!! Если температура обратной воды не превышает текущее заданное предельное значение в графике температуры обратной воды, осуществляется регулирование смешанной воды Tсм.. Если температура обратной воды превысит текущее заданное предельное значение в графике обратной воды (ГО), регулятор перейдет к регулированию по температуре обратной воды по выбранному закону регулирования.
|
|
ОТП по ГО
|
Регулирование температуры обратной воды по графику обратной воды.
В этом варианте регулирования используются только датчики температуры наружного воздуха и обратного теплоносителя.
Процесс регулирования заключается в поддержании только температуры обратной воды по значениям заданным в ГО.
|
Алгоритм работы регулятора температуры РТ-2010Д
Каждый из контуров регулятора РТ-2010Д может быть независимо настроен на выполнение одной из следующих функций регулирования:
- регулирование температуры теплоносителя в системе отопления с коррекцией или без коррекции по температуре воздуха внутри помещения;
- регулирование температуры горячей воды в системе ГВС.
Для использования дополнительных релейных выходов управления насосами при настройке регуляторов РТ-2010Д выбирается одно из следующих условий работы реле:
- «Выкл.» – реле в данном контуре всё время выключено (не используется).
- «По недельному графику» – управление дополнительным реле производится по времени, параллельно действию определённых уставок в недельном графике.
- «Тнаружн.» – выбирается пороговая температура наружного воздуха, при превышении которой происходит включение реле в данном контуре. (Режим обычно используется для включения корректирующего насоса в системе отопления).
- «Тобратн.» – выбирается значение температуры обратного теплоносителя, при превышении которой происходит включение реле.
- «ΔТобр.» – задается значение рассогласования между программируемым значением в графике обратной воды (ГО) максимально-допустимой температуры теплоносителя в обратном трубопроводе и её фактическим значением. При превышении этого значения происходит включение реле насоса.
- «Вкл.» – реле в данном контуре всё время включено.
