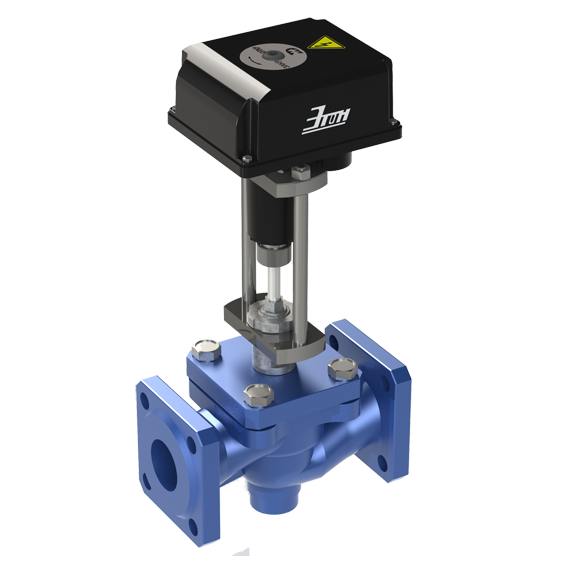

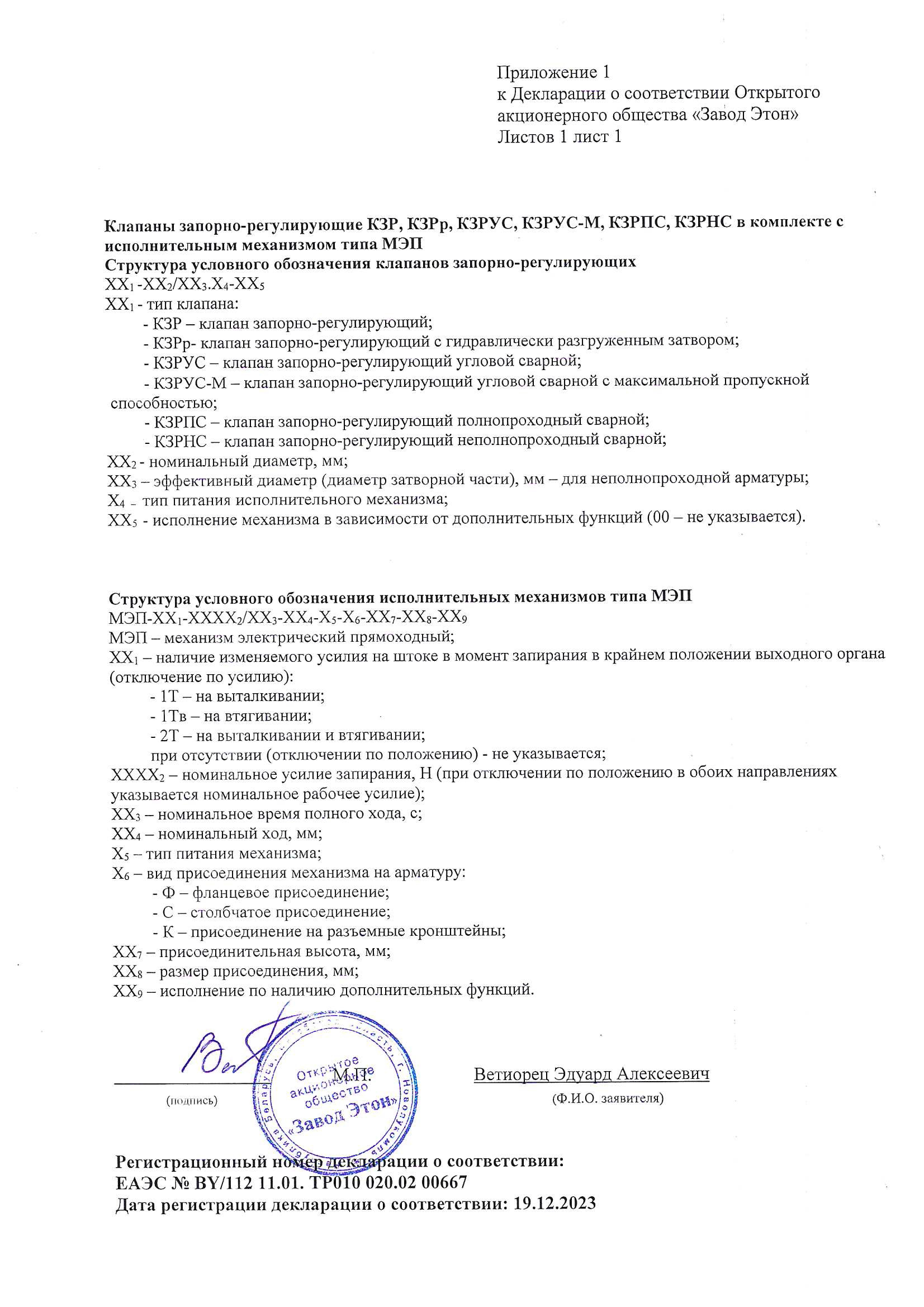

Клапан запорно-регулирующий КЗР-ХХ/ХХ.X (25ч945п)

Клапан запорно-регулирующий КЗР-ХХ/ХХ.X (25ч945п)

Гарантийный срок эксплуатации: 48 месяцев
Описание
Тех. характеристики
Назначение

Предназначены для регулирования и перекрытия потоков среды. Рабочая среда: вода – до 150°С и другие жидкости сходные по вязкости и совместимые с материалами внутренней части корпуса. Номинальное давление регулируемой среды – до 1,6 или 2,5 МПа.

Корпус изготавливается из чугуна.

Отличие клапанов КЗР и КЗРр состоит в том, что последние имеют конструкцию затвора с разгрузочной камерой, позволяющую уменьшить усилие, необходимое для его закрытия. Это позволяет использовать на клапане исполнительный механизм с малым усилием. В состав входит электрический привод – электромеханический прямоходный исполнительный механизм с шаговым электродвигателем.

Общее устройство клапана
Общее устройство клапана запорно-регулирующего
КЗР-ХХ/ХХ.X (25ч945п)

Использование в клапанах электрического исполнительного механизма (МЭП) с непрерывной настройкой хода позволяет производить настройку пропускной способности клапана, путем изменения хода затвора. Изменение пропускной способности клапана происходит пропорционально изменению хода затвора (см. технические характеристики).

Это позволяет использовать клапаны с максимальным значением диаметра затворной части на весь ряд пропускных способностей данного номинального диаметра. Данное свойство используется в регулирующих клапанах с разгруженной конструкцией затвора, а также в клапанах малых номинальных диаметров. Регулировка пропускной способности клапанам путем ограничения хода позволяет перенастроить систему без демонтажа клапана из нее, методом простых манипуляций настройки механизма.

Метод настройки МЭП отражен в ЭД на него.

Основные технические характеристики, габаритные и установочные размеры клапана запорно-регулирующего КЗР-ХХ/ХХ.Х (25ч945п)
 Модификация
клапана
 Номинальный
диаметр
DN, мм
Диаметр
затворной части
Дс, мм
Условная
пропускная способность
Кvу, м3/ч
Относит. протечка
в затворе
от Кvy, %
Условный ход затвора
Н3, мм (максимальный)
Макс. допустимый
перепад
давления ΔР мах, МПа*
Масса,
не более, кг
Размеры, мм
L H
КЗР-15/ХХ.X 15 18 0.63; 1; 1,6; 2,5; 4 0,01 20 1,6 8,5 130 366
КЗР-20/20.X 20 20 1,6; 2,5; 4; 6,3; 8; 10 0,01 18 1,6 9,0 150 385
КЗР-25/24,5.X 25 24,5 2,5; 4; 6,3; 8; 10 0,01 12,5 1,6 10,0 160 385
КЗР-32/31,5.X 32 31,5  6,3; 10; 16; 20 0,01 16 1,6 13,0 180 382
КЗР-40/40.X 40 40 10; 16; 20; 25 0,01 29 1,6 13,0 200 400
КЗР-50/49,5.X 50 49,5 10; 14; 19; 25; 36; 40 0,01 29 1,6 18,2 230 395
КЗР-65/55.X 65 55 25; 40; 50; 63 0,01 28 1,6 19,0 290 420
КЗРр-80/76.X 80 76 36; 40; 50; 63; 100 0,01 30 1,6 26,0 310 405
КЗРр-100/95.X 100 95 63; 80; 100; 125 0,01 30 1,6 38,0 350 475
КЗРр-125/120.X 125 120 100; 125; 160; 200 0,01 26 1,6 57,0 400 455
КЗРр-150/145.X 150 145 100; 160; 200; 280 0,01 30 1,6 82,5 480 465
