Назначение
Предназначены для применения в системах теплоснабжения, для оптимизации расхода теплоэнергии, осуществляя качественно-количественное регулирования смешения теплоносителя прямой и обратной воды, играя роль эжекционных узлов смешения с регулируемым расходом рабочего потока посредством изменения сечения рабочего сопла (коэффициент смешения). Рабочая среда: вода – до 150ºС и другие жидкости сходные по вязкости и совместимые с материалами внутренней части корпуса. Номинальное давление регулируемой среды – до 1,6 МПа. Рабочий диапазон перепада 0,06-0,4 Мпа (0,6-4 кгс/см2).

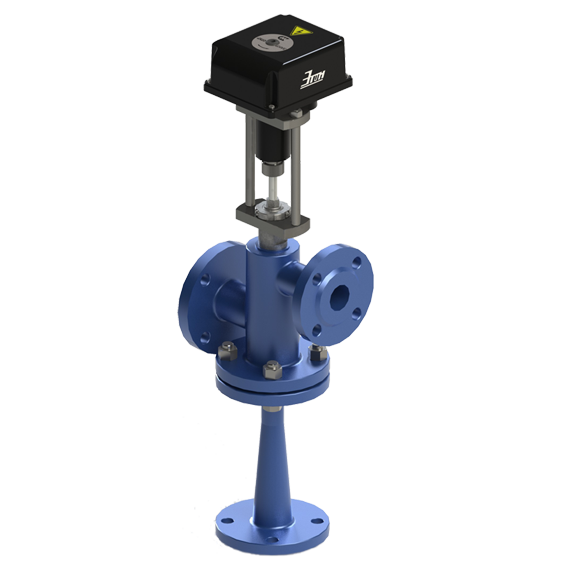

Гидроэлеваторы регулирующие РГ-ХХ (40с941нж) являются эжекционными узлами смешения с регулируемым сечением сопла с фланцевым присоединением к трубопроводам. Присоединительные размеры фланцев по ГОСТ 12815 на номинальное давление РN=1,6 (16 кгс/см2) для соответствующих номинальных диаметров DN.
Корпусные части выполнены из конструкционных сталей обыкновенного качества по ГОСТ380, рабочие части: сопло и регулирующая игла (золотник) – из легированных корозионно-стойких сталей по ГОСТ5632, уплотнение разъема корпуса – паронит, уплотнение штока иглы –термостойкая резина. В состав гидроэлеватора регулирующего входит электрический привод – электромеханический прямоходный исполнительный механизм с шаговым электродвигателем.

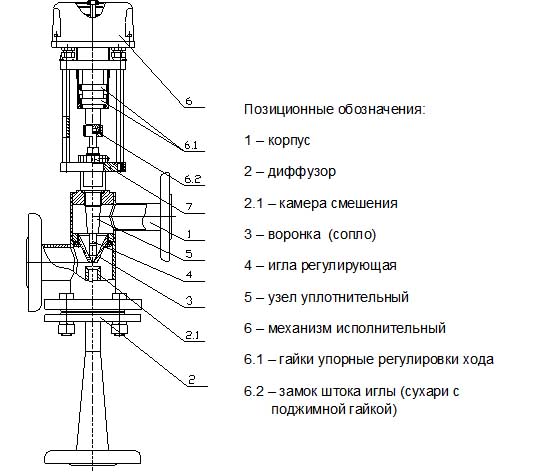

Общее устройство гидроэлеватора регулирующего

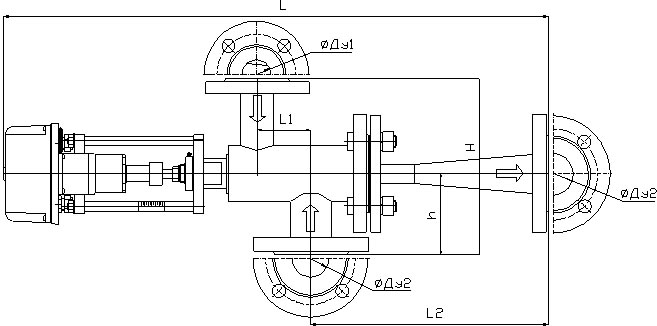

Габаритные и установочные размеры гидроэлеваторов регулирующих РГ (40с941нж)
Основные технические характеристики, габаритные и установочные размеры гидроэлеваторов регулирующих РГ 40с941нж
|
Типоразмер гидроэлеватора
|
Диаметр сопла dс,мм
|
Диаметр камеры смешения dг, мм
|
Условный ход затвора h3,мм
|
Максимальная тепловая мощность, Гкал/ч
|
Масса, не более, кг
|
Размеры, мм
|
|
L
|
L1
|
L2
|
H
|
h
|
Ду1
|
Ду2
|
|
РГ-00
|
6
|
15
|
6
|
0,12
|
24
|
795
|
75
|
330
|
240
|
110
|
40
|
50
|
|
РГ-01
|
8
|
20
|
8
|
0,21
|
|
РГ-02
|
10
|
25
|
10
|
0,31
|
36
|
975
|
90
|
483
|
285
|
155
|
50
|
80
|
|
РГ-03
|
12
|
30
|
13
|
0,38
|
|
РГ-04
|
14
|
35
|
15
|
0,44
|
|
РГ-05
|
16
|
47
|
14
|
0,6
|
54
|
1080
|
121
|
525
|
325
|
175
|
80
|
100
|
|
РГ-06
|
18
|
59
|
16
|
0,94
|

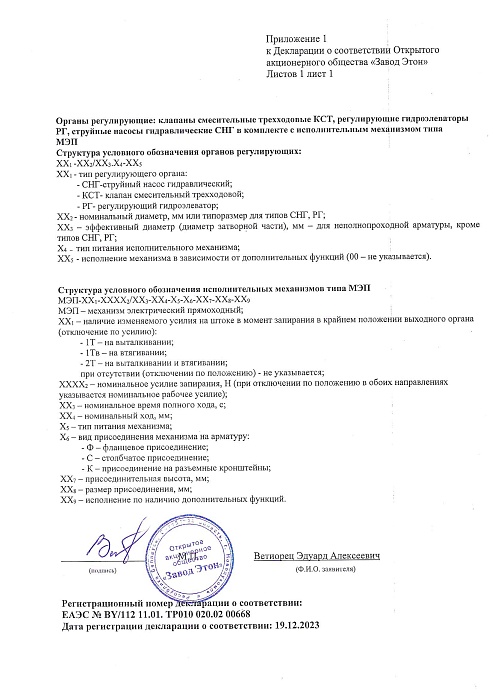

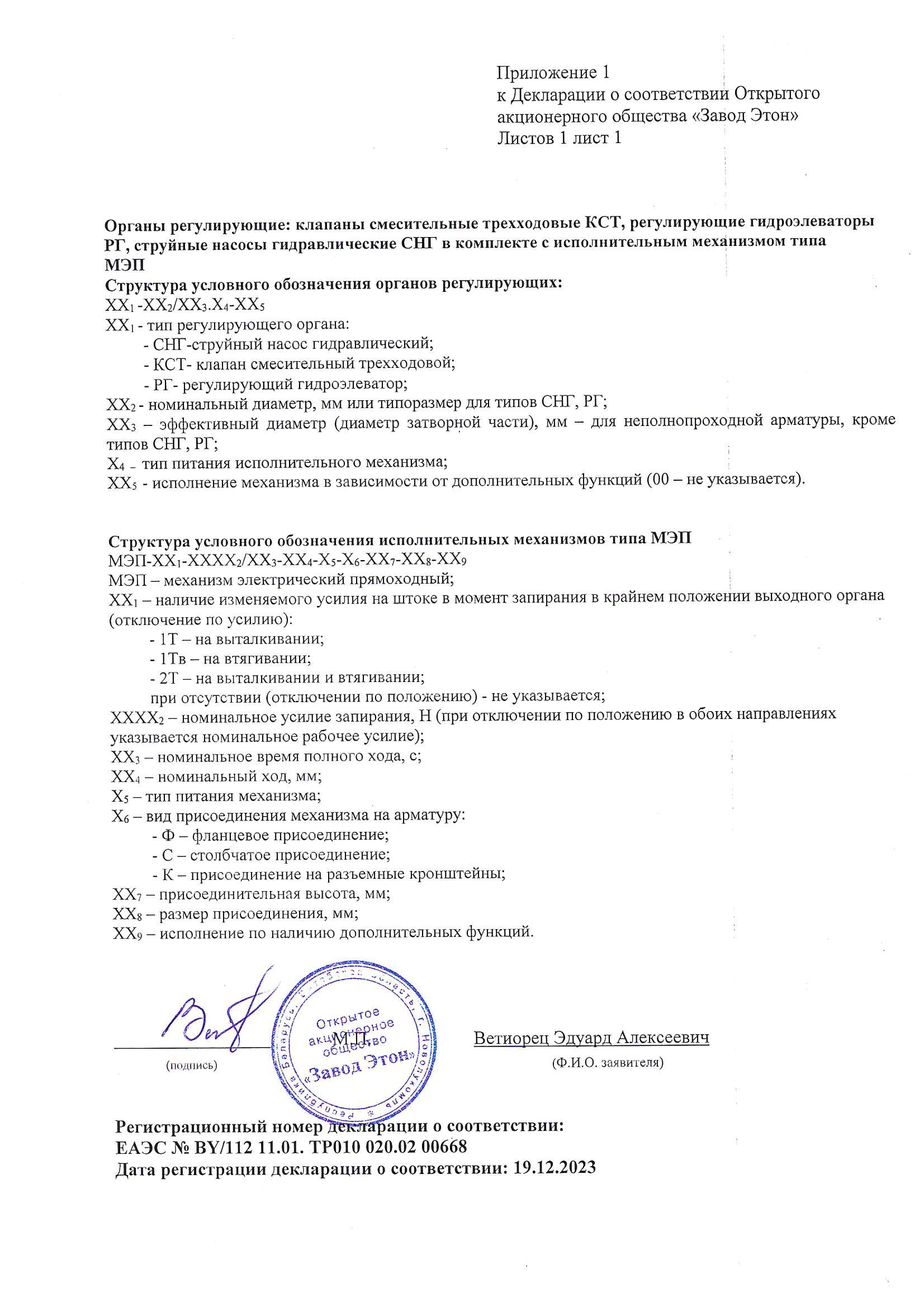

Расшифровка условного обозначения:
Гидроэлеватор РГ-ХХ (40с941нж) РГ – гидроэлеватор регулирующий ХХ – типоразмер гидроэлеватора Обозначения арматуры в зависимости от функционального назначения в соответствии с «Номенклатурным каталогом по трубопроводной арматуре, выпускаемой в СНГ» 40 – гидроэлеватор с – материал корпуса: сталь 9 – наличие на арматуре электрического провода 41- порядковый номер фигуры затвора, определяющий ее конструктив. нж- материал уплотнения затворных частей (коррозионно-стойкая сталь по стали)

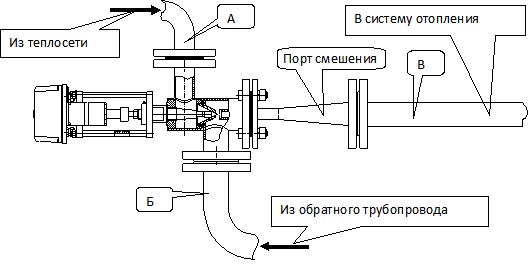

Установка гидроэлеватора регулирующего в систему
Для исключения гидравлических шумов рекомендуется участки подводящих трубопроводов А, Б и В выполнять прямыми с диаметрами условных проходов Ду, соответствующими диаметрам условных проходов патрубков гидроэлеватора. Рекомендуемые длины прямых участков: А и Б – не менее 3 DN, В – не менее 5 DN. На прямых участках допускается установка полнопроходной запорной арматуры.
При монтаже необходимо обращать внимание на установку прокладок в разъемные соединения между фланцами гидроэлеватора и трубопроводов. Прокладки должны иметь внутренний диаметр, соответствующий внутреннему диаметру патрубка гидроэлеватора и устанавливаться без смещения относительно его центра, чтобы не создавать дополнительных сопротивлений потокам. Не допускать засорения проточной части инородными телами (попадание окалины и сварочного шлама в зазор сопла(воронки)).
После приварки ответных фланцев к трубопроводу необходимо снять гидроэлеватор и произвести очистку внутренней полости трубопровода от окалины и шлама. Установка относительно горизонта: горизонтально осью протока порта смешения – рекомендуемая, вертикально осью протока порта смешения – допустимая. Не рекомендуется установка с расположением исполнительного механизма вниз.
Таблица ориентировочных тепловых нагрузок гидроэлеваторов.
|
Обозначение гидроэлеватора
|
Диаметр сопла dс,мм
|
Диапазон тепловой нагрузки,Гкал/час
|
|
6м∆Ррасп≤20м
|
20м≤∆Ррасп≤40м
|
|
РГ-00
|
6
|
≤0,07
|
≤0,12
|
|
РГ-01
|
8
|
0,07÷≤0,13
|
0,13÷≤0,21
|
|
РГ-02
|
10
|
0,14÷≤0,22
|
0,22÷≤0,31
|
|
РГ-03
|
12
|
0,23÷≤0,32
|
0,32÷≤0,38
|
|
РГ-04
|
14
|
0,33÷≤0,39
|
0,39÷≤0,44
|
|
РГ-05
|
16
|
0,4÷≤0,45
|
0,45÷≤0,6
|
|
РГ-06
|
18
|
0,46÷≤0,61
|
0,61÷≤0,94
|
∆Ррасп - располагаемый напор ∆Ррасп=∆Рп-∆Робр
Задача:
Подобрать регулирующий гидроэлеватор при тепловой нагрузке на отопление здания 0,11 Гкал/час. График отопления 130-70, давление на вводе 8кг/см
2, давление на выходе 6,9 кг/см
2, сопротивление системы 2м.
Решение:
Определяем расход сетевой воды на отопление по формуле:
Определяем расчетный коэффициент смешения из условия максимальной температуры смешанной воды 95°С определяем по формуле:
Определяем располагаемый напор на вводе:
Определяем диаметр горловины (камеры смешения) РГ по формуле:
Определяем диаметр сопла, воронки РГ по формуле:
Из таблицы выбираем регулирующий гидроэлеватор РГ-01 с диаметром камеры смешения 20мм и диаметром сопла 8мм.
