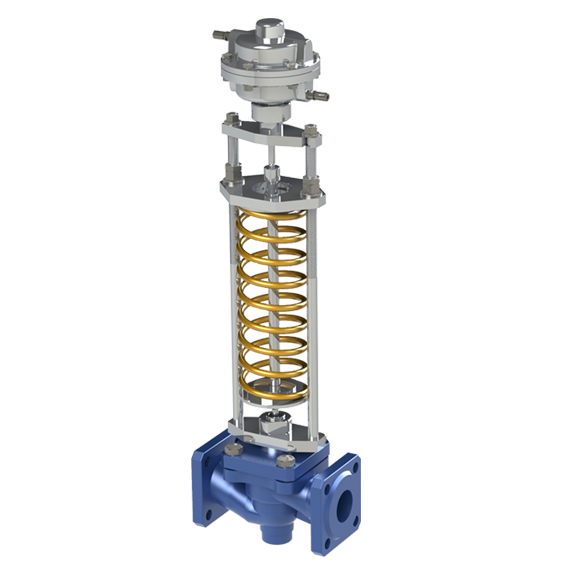

Регуляторы давления прямого действия «до себя» (подпора) и «перепуска»

Регуляторы давления прямого действия «до себя» (подпора) и «перепуска»

Гарантийный срок эксплуатации: 18 месяцев
Описание
Тех. характеристики

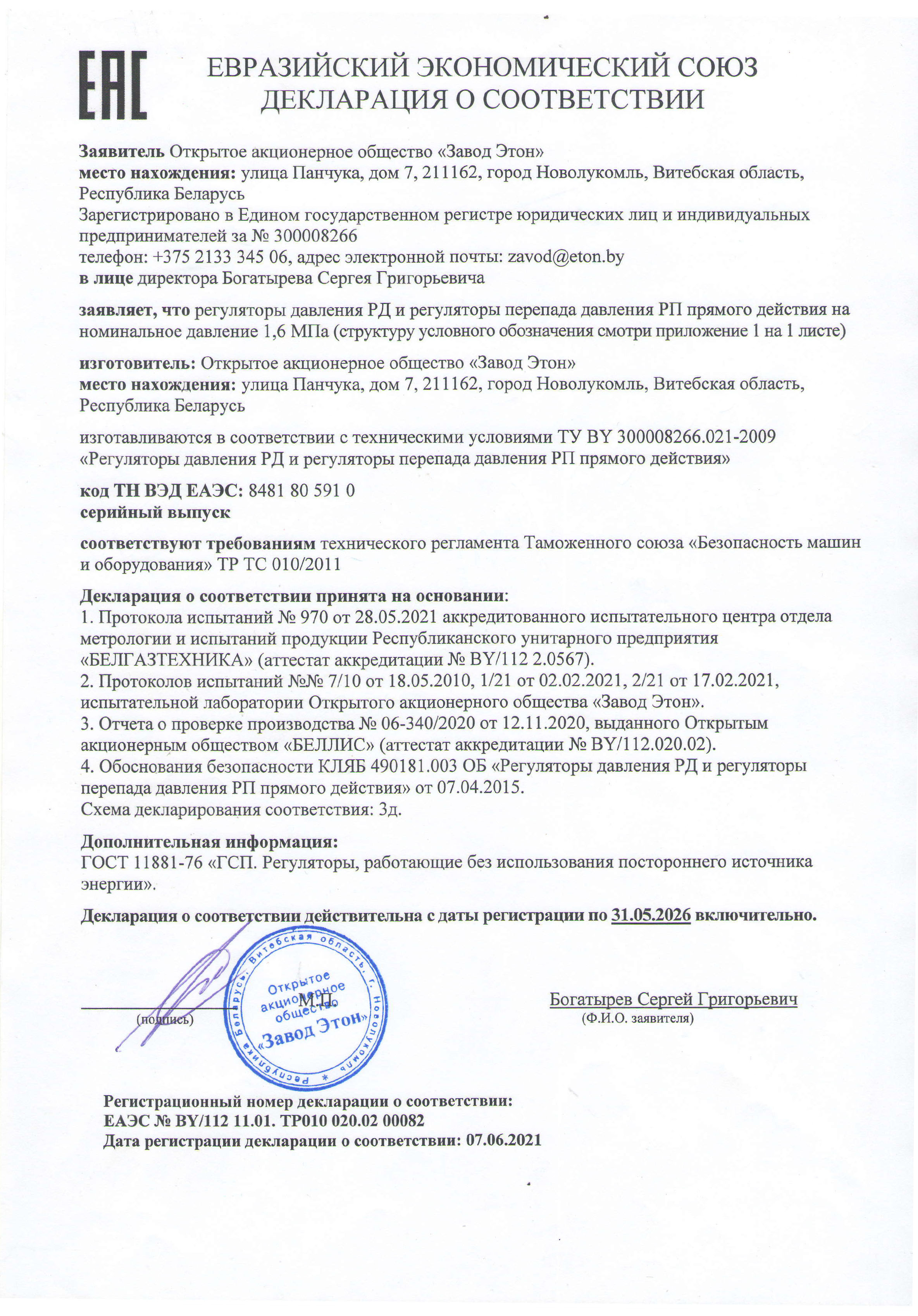

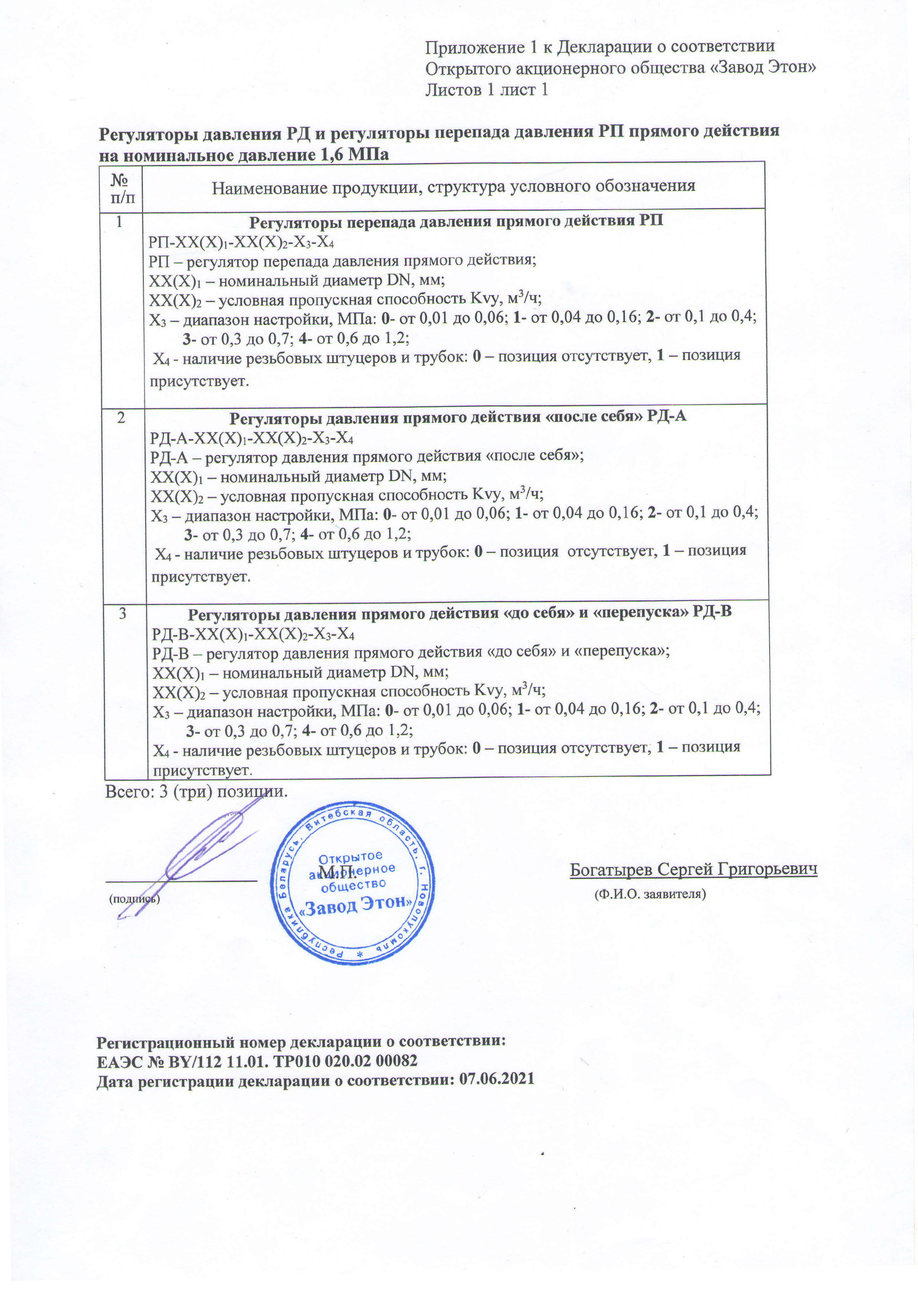

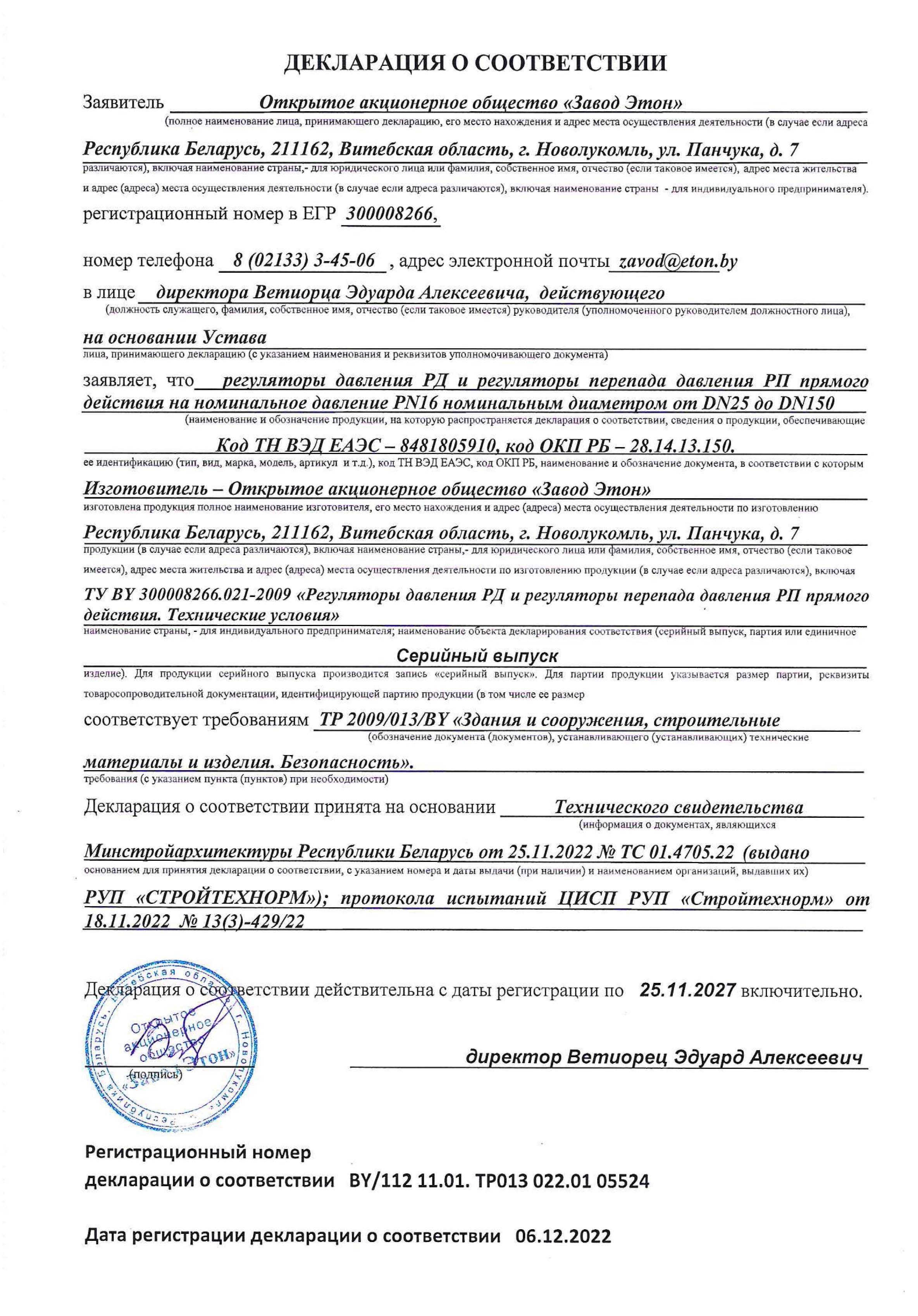

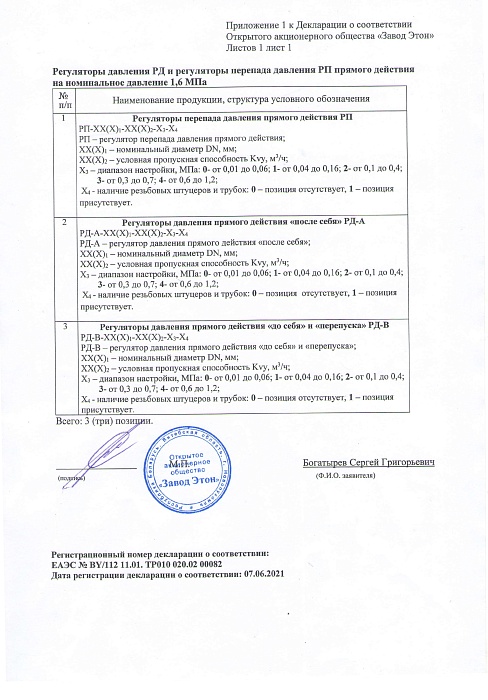

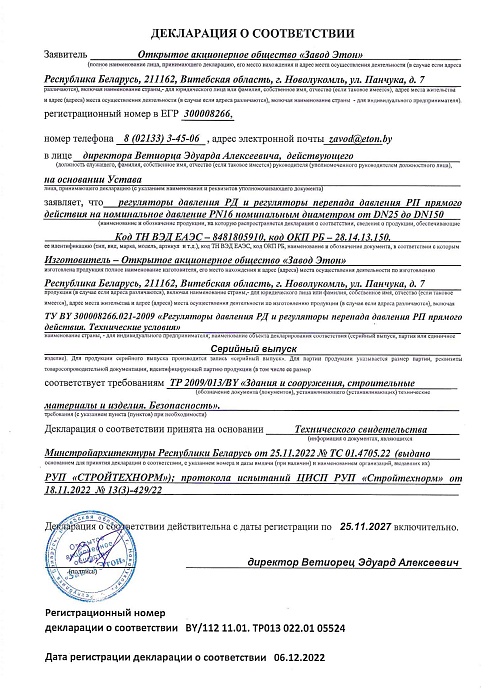

Сертификат

Клапан регулятора в режиме работы регулирования давления «до себя» нормально закрыт при отсутствии давления рабочей среды в системе на высокой стороне до клапана. При повышении давления до регулятора клапан открывается.

Импульс высокого давления подается по импульсной трубке в мембранную камеру со стороны клапана (штуцер «+ »). Мембранную камеру с внешней стороны (штуцер «- ») сообщают с атмосферой.

Изменение давления выше заданной величины, установленной при помощи пружины задатчика приводит к сдвигу штока и открытию клапана до момента, когда заданная величина регулируемого давления достигнет величины, установленной задатчиком.

Не работает при отсутствии расхода и в тупиковых схемах.

Область применения

Применяется в системах теплоснабжения и горячего водоснабжения с температурой рабочей среды до 150ºС и номинальным давлением до 1,6Мпа.

Условия эксплуатации

УХЛ категории размещения 4 по ГОСТ 15150 с температурой окружающей среды от +40 до -50ºС о относительной влажностью 80% при среднегодовой температуре +6ºС.

По назначению регуляторы давления различают: РД-А – «после себя» (регуляторы напора); РД-В – « до себя» (регуляторы подпора).

Регуляторы давления «после себя» РД-А и регуляторы перепада давления (РП) являются нормально открытыми исполнительными органами, а регуляторы давления «до себя» РД-В – нормально закрытыми.

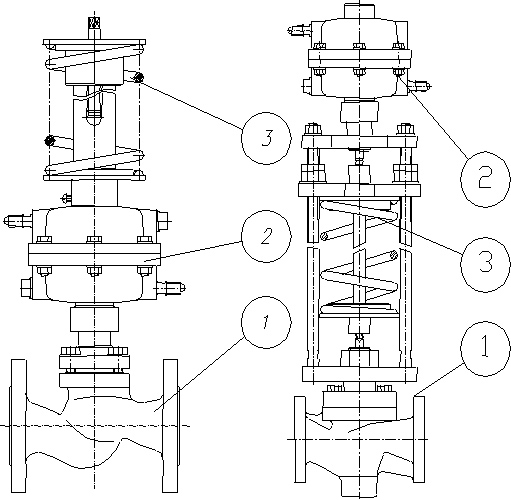

Конструкция

Регулятор конструктивно состоит из трех основных частей:

1 – регулирующего органа, представляющего собой проточную часть гидравлически разгруженного проходного клапана. При перемещении затвора происходит изменение пропускной способности.

2 – импульсного гидравлического исполнительного механизма, представляющего собой мембранную камеру с подводными штуцерами и трубками для подвода воздействующего параметра среды. Мембрана исполнительного механизма непосредственно связана со штоком затвора регулирующего органа и перемещает его, изменяя проходное сечение и соответственно пропускную способность.

3 – задатчика, представляющего собой упругий настраиваемый элемент (пружину). Пружина противодействует усилию развиваемому мембраной исполнительного механизма и соответственно перемещению затвора регулирующего органа.

Присоединение к трубопроводу – фланцевое. Присоединение фланцев по ГОСТ12820 с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ12815

Приборы измерения давления в комплект поставки не входят.

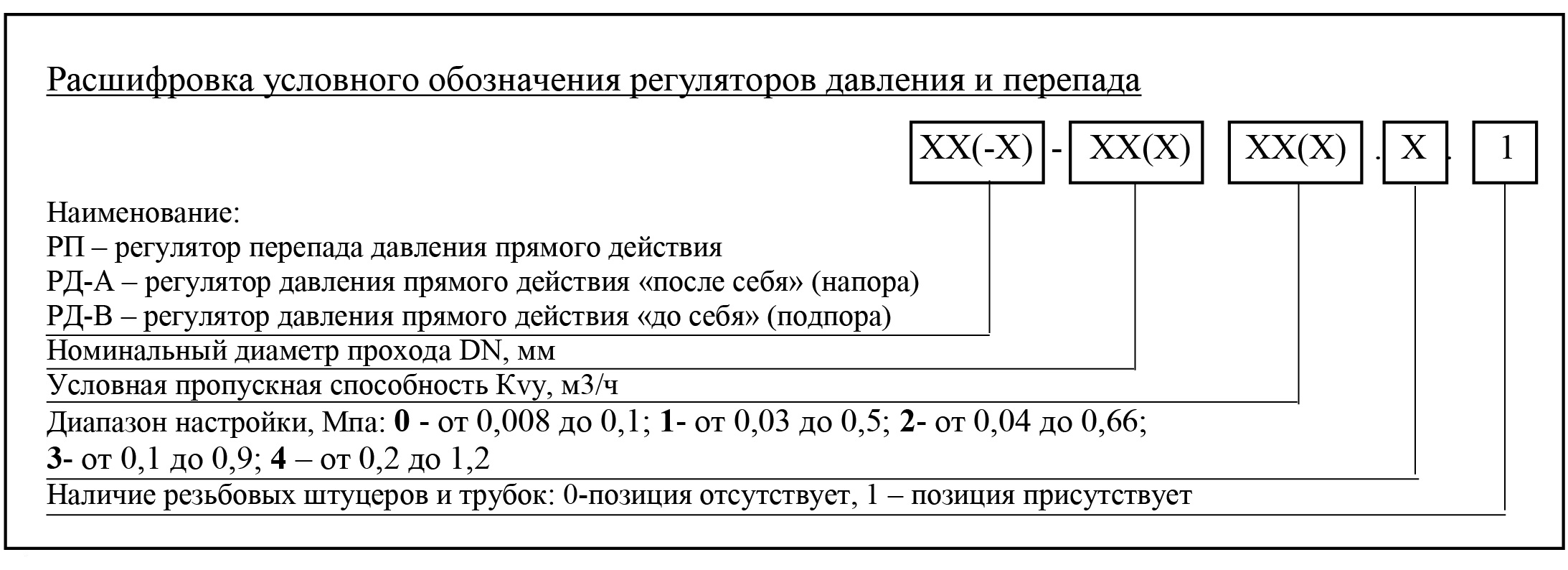

Регуляторы с температурой регулируемой среды до 90ºС могут быть установлены в любом положении, при температуре регулируемой среды выше 90°С регулятор следует устанавливать только на горизонтальном участке трубопровода регулирующим блоком (мембрана с пружинами) вниз. Перед регулятором рекомендуется устанавливать фильтр. Импульсные трубки рекомендуется подключать горизонтально сбоку через шаровой кран или вентиль. Структура условного обозначения регулятора:

Наименование показателя и единица измерения   Значение параметров
Номинальный диаметр DN,мм  15 20 25 32 40 50 65 80 100 125 150
Условная пропускная способность Кvу, м3/ч       0,4 1,6 1,6 6,3 10 10 20 40 63 100 160
0,63 2,5 2,5 10 16 16 25 63 100 125 200
1 4 4 16 20 25 40 80 125 160 260
1,6 6,3 6,3 - 25 32 50 100 160 200 -
2,5 - 8 - - 40 63 - - - -
4 - 10 - - - - - - - -
Номинальное давление PN, МПа 1,6
Рабочая среда           Вода, водные растворы гликолей
Температура рабочей среды Т,ºС   До 150°С
Относительная протечка % от Кvу   0,1
Диапазон настройки регуляторов, Мпа 0,008 - 0,1
0,03 - 0,5
0,04 - 0,66
0,1 - 0,9
0,2 - 1,2
Зона нечувствительности регулирования от граничных значений диапазона настройки регуляторов, % не более 6
Длина L, мм 130 150 160 180 200 230 290 310 350 400 480
Высота H, мм  740 707 715 717 745 770 768 785 830 845  851
 Высота H1, мм 798 760
778 787 828 851 860 885 940 970 995
Масса, кг 15 16 18 20 26 27 31 34 45 71 88

Схема подключения:

Установка регулятора давления «до себя»
Установка регулятора давления «до себя»
