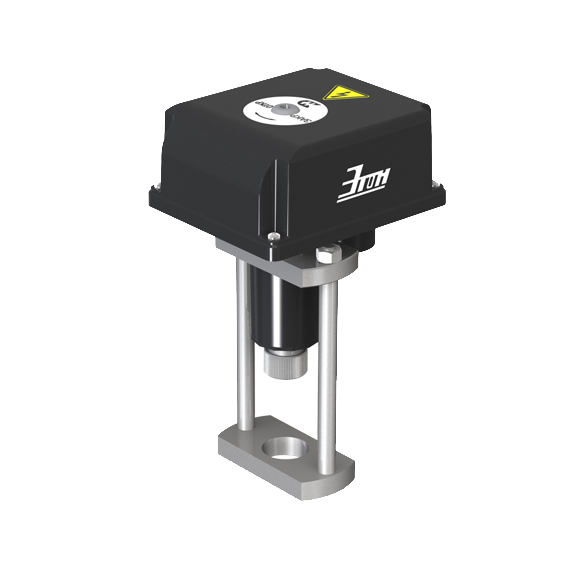

Электрический привод с усилием 3500Н

Электрический привод с усилием 3500Н

Гарантийный срок эксплуатации: 48 месяцев
Программы
Описание
Тех. характеристики
Назначение

Электропривод управляется контроллером, который формирует трёхпозиционный управляющий сигнал и служит для управления регулирующими клапанами, регулирующими гидроэлеваторами, струйными насосами гидравлическими.

Электропривод универсальный, имеет несколько скоростей перемещения штока, которые могут перенастраиваться непосредственно на объекте, без демонтажа клапана.

Рабочий ход электропривода может так же меняться на объекте, что дает возможность менять пропускную способность клапана в определенном диапазоне без демонтажа самого клапана.

Конструктив электропривода основан на применении шагового электродвигателя, что позволяет при работе электропривода на упор обеспечить клапану номинальное усилие запирания и соответственно требуемую герметичную точку его остановки.

Электропривод является прямоходным механизмом с функцией ручного регулирования и позволяет визуально осуществлять индикацию положения.

Два исполнения электропривода , для связи с удаленным компьютером, оснащены интерфейсом связи RS485,

Наименование параметров, единицы измерения Значения параметров

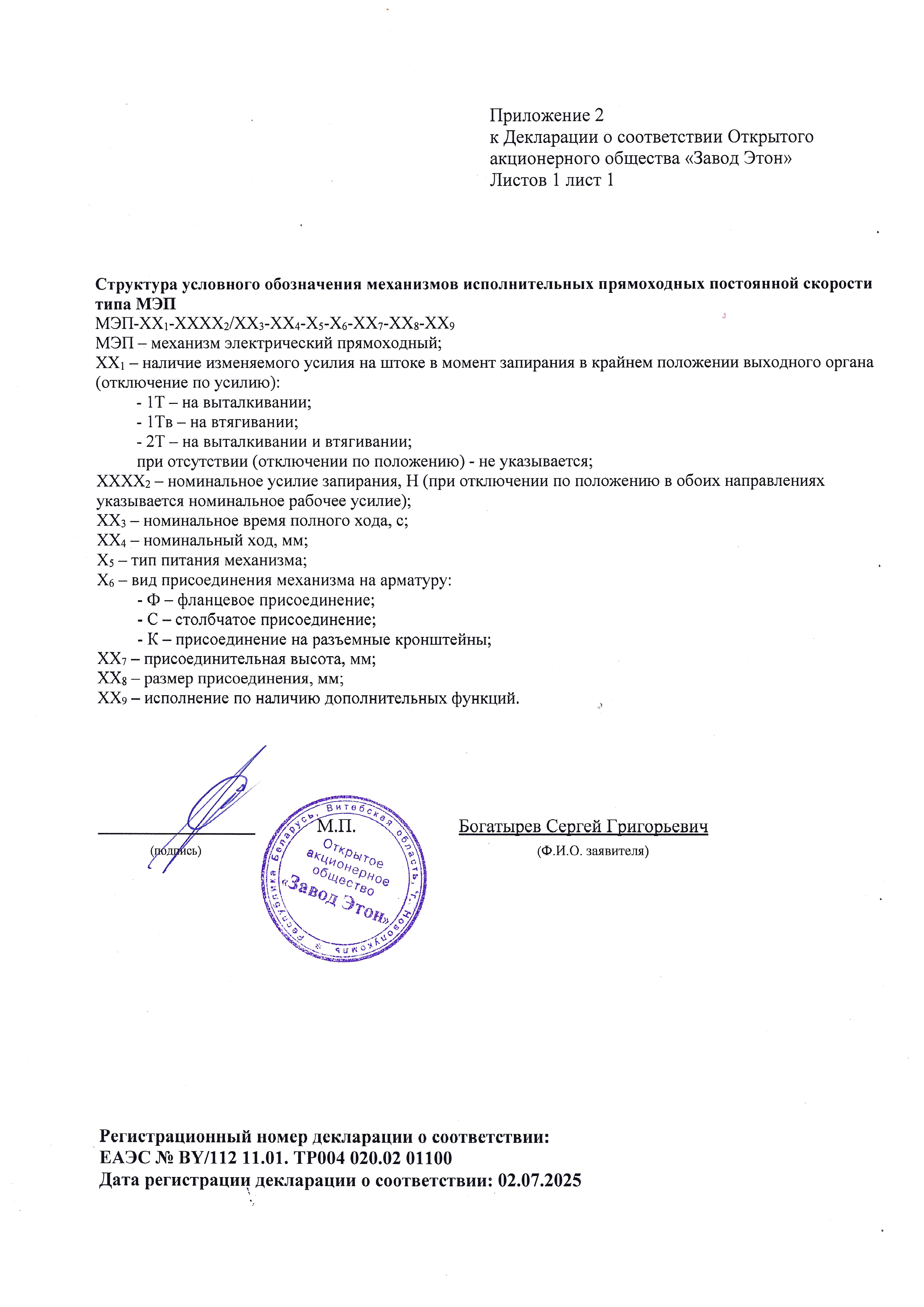

Марка электропривода МЭП3500/ХХ-30-В-Ф-57-35-00 МЭП3500/ХХ-30-Б-Ф-57-35-00 МЭП3500/ХХ-30-Б-Ф-57-35-01 МЭП3500/ХХ-30-Б-Ф-57-35-02
Напряжение питания 230В
Тип управления Трёхпозиционное 230В  Трёхпозиционное беспонтециальный сигнал "сухой контакт"
Трёхпозиционное беспонтециальный сигнал "сухой контакт" Трёхпозиционное беспонтециальный сигнал "сухой контакт"
Дополнительные функции - -
Интерфейс 485, датчик положения (токовый выход 4-20мА) Интерфейс 485, датчик положения (токовый выход 4-20мА, релейные выходы включателей по положению)
Рабочий ход, мм от 2 до 30 с непрерывным диапазоном регулировки
Скорость перемещения штока, мм/мин 20; 16; 12; 5 20; 16; 13; 4
Номинальная нагрузка, Н 3500
Выключение по усилению Электронное, бесконтактное
Степень защиты IP 54
Механическое присоединение Фланцевое
Масска, кг не более 4,2
